На резервуарных парках, в насосных, погрузочных, компрессорных цехах, технологических установках и вспомогательных производственных зонах нефтехимических заводов оборудование связи должно решать задачи, выходящие за рамки расстояния. Оно также работает в среде с горючими и взрывоопасными средами, высоким уровнем шума, воздействием внешней среды, коррозионными условиями и сложной производственной структурой. Когда персонал обнаруживает неисправности оборудования, утечки технологической среды, признаки возгорания или травмы, необходимо оперативно связаться с центральным диспетчерским пунктом. Получив сообщение, операторы диспетчерской должны определить место инцидента, связаться с соответствующими сотрудниками, организовать реагирование и продолжать отслеживать изменения на объекте.

По этой причине взрывозащищённый телефон не должен работать просто как изолированный полевой аппарат. После подключения к системе управления и диспетчеризации диспетчерской он может взаимодействовать с SIP-связью, аналоговыми телефонами, системами громкоговорительной связи, звуковыми и световыми сигнализациями, а также ресурсами записи разговоров. Обычный полевой вызов тогда становится частью коммуникационного процесса, который может быть распределён, направлен и отслежен.

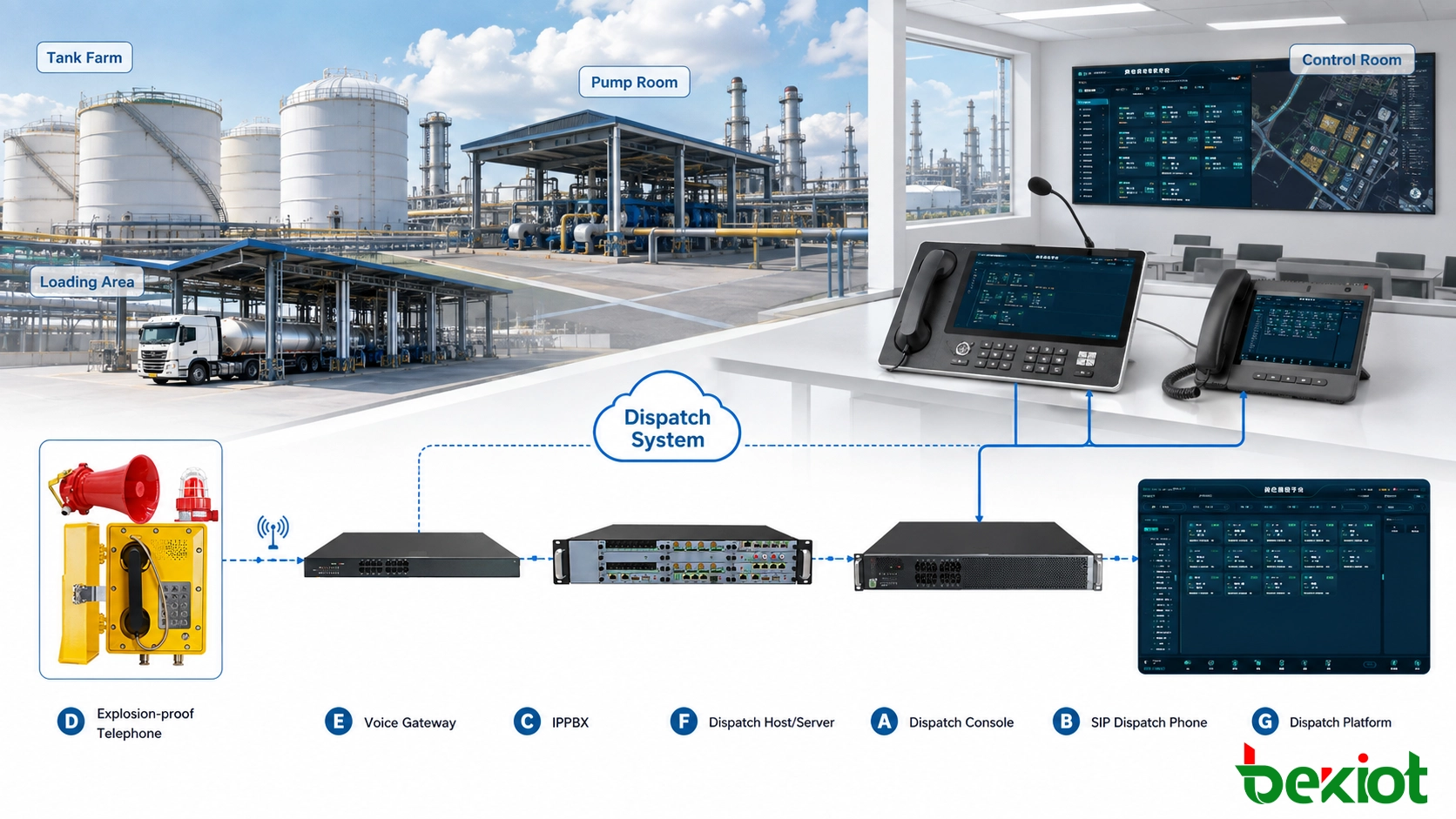

Почему полевые телефоны нуждаются в единой диспетчеризации

Крупные нефтехимические заводы обычно содержат несколько независимых технологических установок и производственных зон, некоторые из которых удалены друг от друга на сотни метров и более. Хотя диспетчерская может назначить каждому полевому телефону внутренний номер, управление десятками и более абонентами через традиционную модель АТС становится всё более неудобным.

Например, в одной и той же технологической зоне могут находиться телефоны в насосных, резервуарных парках, погрузочных станциях и местах технического обслуживания. Если диспетчер видит только номера, например, «8103» или «8126», ему приходится запоминать соответствие каждого номера физическому расположению.

После подключения этих терминалов к системе управления и диспетчеризации они могут быть организованы в соответствии с реальной производственной структурой. Интерфейс диспетчера может отображать понятные названия мест, например «Резервуарный парк 01», «Насосная 03» и «Погрузочная зона 02». Терминалы также можно группировать по технологическим установкам, рабочим бригадам, комнатам дежурных или профессиональной принадлежности.

При приёме или инициации вызова диспетчер может сразу выбрать нужную производственную зону или позицию, вместо того чтобы сначала искать внутренний номер. Такой подход поддерживает текущую производственную координацию и становится особенно ценным при отказах оборудования и чрезвычайных ситуациях.

Подключение аналоговых и SIP-терминалов

Не существует единой архитектуры связи для подключения взрывозащищённых телефонов к диспетчерской нефтехимического завода. Новые проекты и существующие объекты имеют разные условия инфраструктуры, поэтому при проектировании системы обычно необходимо учитывать как аналоговые, так и SIP-взрывозащищённые телефоны.

Подключение аналоговых взрывозащищённых телефонов

Многие давно действующие нефтехимические заводы уже имеют большое количество аналоговых взрывозащищённых телефонов и медных линий связи. Если эти терминалы и кабели по-прежнему работают надёжно, нет необходимости заменять их все только для внедрения IP-системы диспетчеризации.

Аналоговые телефоны могут подключаться к IP-сети через голосовые шлюзы, IP-АТС или другие подходящие интерфейсы, после чего они централизованно управляются хостом диспетчеризации.

Типовой путь связи:

Аналоговый взрывозащищённый телефон → Аналоговая линия → Голосовой шлюз / IP-АТС → Хост диспетчеризации → Консоль диспетчера

Такой подход подходит для модернизации действующих объектов, поэтапных проектов и площадок, где необходимо сохранить существующую полевую кабельную инфраструктуру. Способ работы для полевого персонала остаётся практически неизменным, а диспетчерская получает централизованное управление внутренними номерами и диспетчерские возможности.

Подключение SIP-взрывозащищённых телефонов

SIP-взрывозащищённые телефоны могут использоваться во вновь строящихся установках или в зонах, где уже имеется промышленная IP-сеть. Терминалы подключаются к Ethernet и регистрируются на SIP-сервере, IP-АТС или хосте диспетчеризации.

Типовой путь связи:

SIP-взрывозащищённый телефон → Промышленная Ethernet-сеть → SIP-сервер / Хост диспетчеризации → Консоль диспетчера

Эта архитектура упрощает единую нумерацию и поддерживает связь между технологическими установками, несколькими диспетчерскими или географически удалёнными объектами. В зависимости от возможностей терминала и платформы система диспетчеризации может также отображать состояния (онлайн, офлайн, ожидание, занят), предоставляя дополнительную информацию для рутинной эксплуатации и обслуживания.

Аналоговые и SIP-системы не обязательно являются взаимоисключающими. Они могут сосуществовать на одном нефтехимическом заводе. Новые зоны могут использовать SIP-терминалы, а существующие установки продолжат работать с аналоговыми телефонами, при этом оба ресурса в конечном счёте интегрируются в единую платформу диспетчеризации через соответствующие шлюзы.

Как экстренный вызов попадает в рабочий процесс диспетчеризации

Реальная ценность системы определяется тем, насколько гладко может протекать связь после возникновения инцидента на объекте.

Рассмотрим случай неисправности оборудования в насосной. Если работник замечает необычную вибрацию, посторонний шум или утечку технологической среды, он может немедленно воспользоваться ближайшим взрывозащищённым телефоном для связи с центральным диспетчерским пунктом.

На стандартных местах можно использовать обычный набор номера. Критические точки оборудования или аварийные посты также могут быть настроены на «горячую линию» (автоматическое соединение при снятии трубки) с заданным местом в диспетчерской. Это сокращает число операций в экстренных ситуациях.

Когда вызов поступает в диспетчерскую, интерфейс может отобразить внутренний номер, имя терминала и связанную с ним зону. Оператор может быстро определить, какая насосная или технологическая установка вызывает, без необходимости вручную проверять множество записей.

После ответа на вызов диспетчерская обычно должна уточнить несколько ключевых моментов:

• Точное место аномалии;
• Какое оборудование или технологическая линия задействована;
• Есть ли утечка, дым или открытое пламя на объекте;
• Есть ли пострадавшие или заблокированные люди;
• Требуется ли немедленная остановка соответствующих операций;
• Необходим ли персонал для ремонта, пожаротушения или другие специалисты.

Если проблема представляет собой обычную неисправность оборудования, диспетчерская может уведомить ремонтный персонал. Если инцидент связан с рисками для безопасности процесса, можно также связаться с руководителем процесса, сотрудниками по охране труда и технике безопасности (HSE) и дежурными руководителями.

Когда несколько специалистов должны вместе оценить ситуацию, диспетчер может организовать временную голосовую конференцию, объединив в одном вызове полевой персонал, диспетчерскую, технических инженеров и ответственных руководителей. Это снижает необходимость передачи информации от объекта к лицу А, затем от А к Б и, наконец, от Б к В для подтверждения.

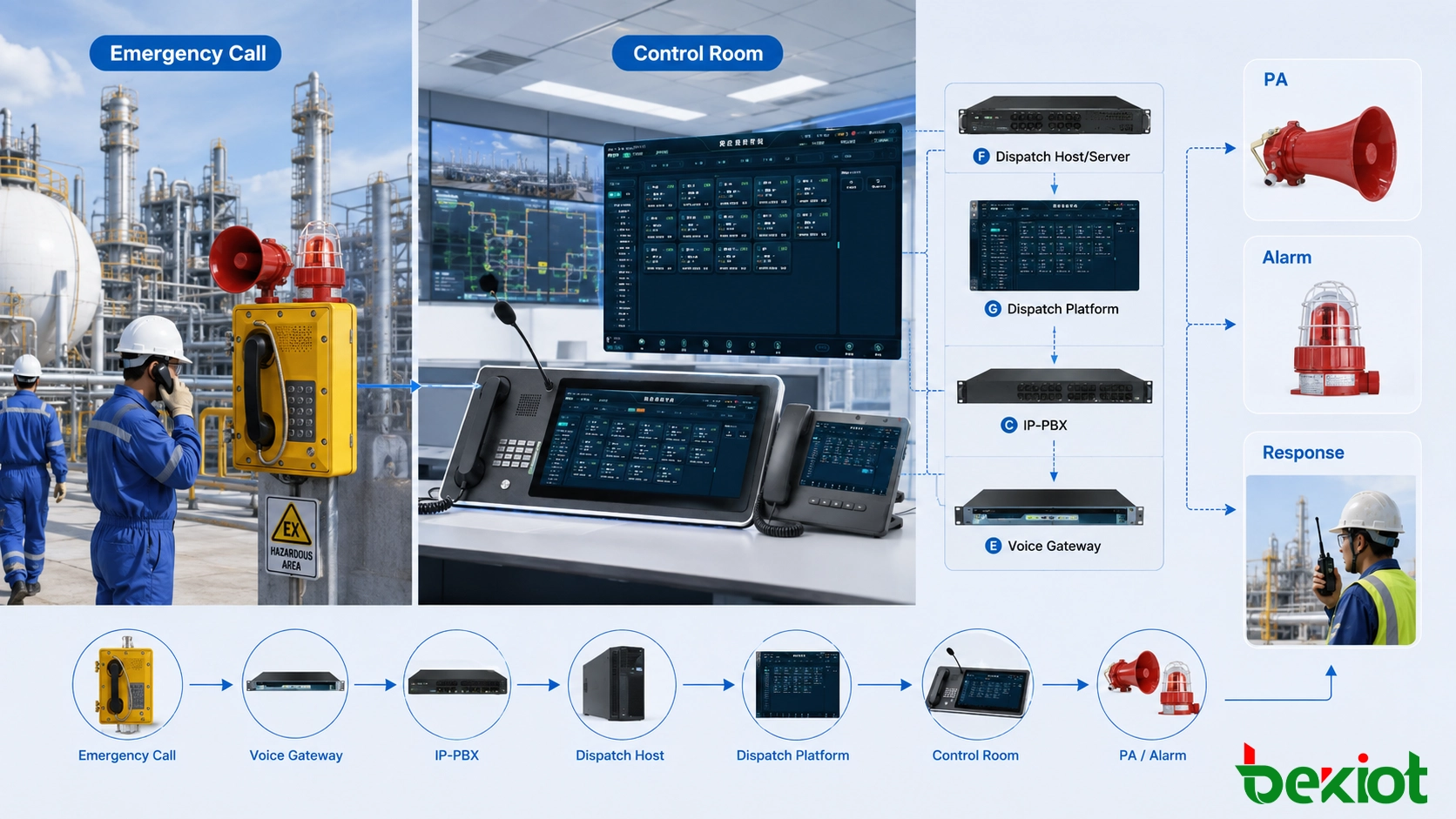

Связь с громкоговорителями и звуковыми/световыми сигнализациями

В зонах нефтехимического производства часто работают насосы, компрессоры, вентиляторы охлаждения и другое непрерывно работающее оборудование. В таких условиях, даже если работник может чётко связаться с диспетчерской по взрывозащищённому телефону, находящийся рядом персонал может не услышать или не получить ту же аварийную информацию.

Поэтому важна координация между телефонной связью и системой громкоговорящей связи.

Когда диспетчерская определяет, что предупреждение должно достичь более широкой зоны, может быть отправлено объявление в соответствующую производственную зону. Например, при нештатной ситуации в насосной диспетчерская может сначала оповестить пострадавшую насосную зону и соседние позиции. Если событие развивается дальше, оповещение может быть расширено на всю технологическую установку в соответствии с планом реагирования.

Типовое содержание объявления может включать:

• Остановить текущие работы;
• Немедленно покинуть указанную зону;
• Запретить вход посторонним лицам;
• Направить ремонтные или аварийные бригады в указанное место;
• Обеспечить свободные проходы и пути эвакуации;
• Ждать дальнейших указаний из диспетчерской.

В особо шумных технологических зонах могут быть добавлены промышленные сирены, усилители телефонных сигналов или устройства звуковой и световой сигнализации, чтобы аварийные уведомления передавались как звуком, так и проблесковыми сигналами.

Эти устройства выполняют разные функции:

• Взрывозащищённый телефон: обеспечивает двустороннюю связь между полевым персоналом и диспетчерской;
• Система громкоговорителей: позволяет диспетчерской передавать информацию в одну или несколько зон;
• Устройства звуковой и световой сигнализации: усиливают восприятие сигнала в условиях высокого шума или сложной операционной обстановки.

Эффективная интеграция не означает, что все три системы должны всегда активироваться одновременно. Диспетчерская должна выбирать подходящий метод связи в зависимости от уровня инцидента и зоны поражения.

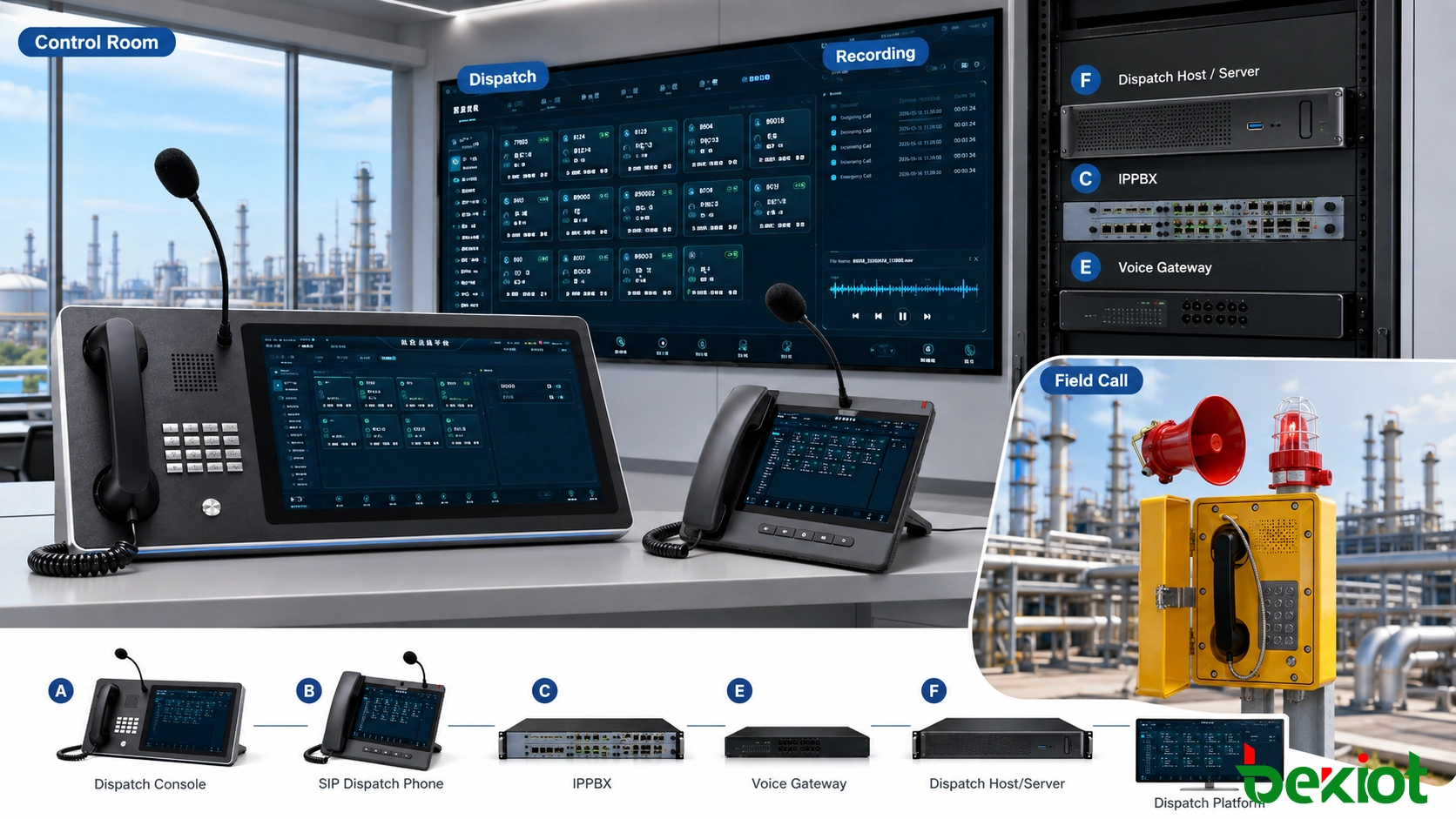

Необходимые функции диспетчеризации в диспетчерской

Центральная диспетчерская на нефтехимическом заводе обычно управляет гораздо большим количеством средств связи, чем один-два телефона. Она может получать вызовы от многочисленных технологических установок, дежурных комнат и полевых позиций. Поэтому система диспетчеризации должна отражать реальную производственную структуру, а не просто выводить обычные телефонные функции на большой экран.

Визуальное управление пользователями

Телефоны в разных зонах могут отображаться в соответствии с организационной структурой, например, резервуарные парки, насосные, погрузочные зоны, технологические установки, ремонтные бригады и комнаты дежурных. Диспетчер может выбрать позицию прямо из интерфейса для инициации вызова.

Индивидуальные и быстрые вызовы

При рутинных операциях диспетчер может напрямую связаться с отдельной позицией. Часто используемые абоненты могут быть помещены в область быстрого доступа, чтобы сократить время поиска номера.

Групповые вызовы

Когда в обслуживании, переключении производства или временных работах задействованы несколько позиций, можно одновременно связаться с заранее заданными группами пользователей в соответствии с конфигурацией проекта.

Голосовые конференции

Во время сложных инцидентов полевой персонал, технические руководители, ремонтный персонал и дежурные менеджеры могут быть объединены в одну конференцию, что сокращает многократную передачу критически важной информации.

Перевод и перехват вызовов

Если входящий вызов должен быть обработан другим специалистом, диспетчерская может перевести его на соответствующую позицию. В зависимости от конфигурации системы, диспетчерское место также может перехватывать входящие вызовы, предназначенные для необслуживаемых внутренних номеров.

Экстренное вторжение и приоритетная диспетчеризация

Для важных аварийных событий могут быть настроены такие функции, как авторизованное вторжение, в соответствии с требованиями проекта. Эти возможности должны контролироваться чётко определёнными правами пользователей, чтобы предотвратить нецелевое использование во время рутинных операций.

Мониторинг состояния терминалов

Для IP-терминалов, поддерживающих индикацию присутствия или состояния, интерфейс диспетчеризации может отображать состояния: онлайн, офлайн, ожидание или занят. Если важная точка связи остаётся офлайн, ремонтный персонал может проверить терминал, сеть или питание до того, как эта точка потребуется в экстренной ситуации.

Проекты, которые должны объединить под централизованным управлением полевые взрывозащищённые телефоны, SIP-телефоны, голосовые шлюзы и существующие ресурсы связи, могут использовать систему управления и диспетчеризации для управления номерами, организационными структурами, правами и состояниями терминалов. Затем, в соответствии с требованиями проекта, могут быть добавлены конференц-связь, громкоговорители, запись и интеграция со сторонними системами.

Связанная система: Система управления и диспетчеризации Becke

Как записи связи помогают в анализе инцидентов

Одно нештатное событие на нефтехимическом заводе может продолжаться некоторое время и порождать множество вызовов.

Например:

Первичное сообщение с объекта → Подтверждение диспетчерской → Уведомление ремонтников → Связь с технологическим персоналом → Инструкции по реагированию → Обратная связь с объекта → Закрытие события

Если эти вызовы происходят на разных терминалах без централизованных записей, то после события может быть сложно восстановить процесс коммуникации.

Когда система диспетчеризации работает совместно с платформой записи, согласно требованиям проекта может сохраняться следующая информация:

• Номер вызывающего;
• Вызываемый номер;
• Время вызова;
• Статус соединения;
• Длительность вызова;
• Диспетчерское место;
• Связанные диспетчерские операции;
• Связанные файлы записи.

Управленческий персонал может искать записи по дате, внутреннему номеру, диспетчерскому месту или другой операционной информации. При проверках дежурной службы, анализе отказов или разборе инцидентов они могут быстро найти сообщения за соответствующий период.

Таким образом, ценность записи не ограничивается хранением аудио. Что ещё важнее, она помогает руководству понять, какие коммуникации и диспетчерские действия были выполнены диспетчерской после происшествия.

Модернизация действующих объектов не требует полной замены на IP

Многие проекты в нефтехимической отрасли связаны с модернизацией существующих объектов. Аналоговые взрывозащищённые телефоны, традиционные АТС, аналоговые цепи громкоговорителей и независимые системы записи могли работать на площадке много лет.

Если существующее оборудование находится в хорошем состоянии, удаление и перестройка всего могут увеличить как стоимость проекта, так и объём работ по остановке и изменениям в кабелях.

Более практичный подход обычно заключается в предварительной инвентаризации существующих ресурсов связи:

• Какие аналоговые взрывозащищённые телефоны можно оставить в эксплуатации;
• Находится ли существующая медная кабельная инфраструктура в приемлемом состоянии;
• Необходимо ли сохранить существующую АТС;
• В каких зонах уже есть промышленный Ethernet;
• Предоставляет ли система громкоговорителей подходящие интерфейсы;
• Должна ли существующая система записи оставаться работоспособной.

На основе этой оценки устаревшие системы могут постепенно подключаться к новой платформе диспетчеризации через голосовые шлюзы, SIP-транки или другие подходящие интерфейсы. Новые технологические установки могут использовать SIP-телефоны, а старые установки сохраняют аналоговые аппараты, и все они в конечном счёте управляются из одной диспетчерской.

Этот подход лучше подходит для поэтапной реализации и может снизить влияние модернизации связи на текущее производство.

Надёжность зависит от всей цепочки связи

Установка взрывозащищённого телефона не делает автоматически надёжной всю цепочку связи. Один вызов может зависеть от нескольких элементов, включая полевой терминал, линию связи, сетевой коммутатор, шлюз, хост диспетчеризации и рабочее место диспетчера.

Отказ в любой критической точке может повлиять на связь.

В SIP-архитектуре особое внимание следует уделять промышленным коммутаторам, источникам питания, центральным серверам и сетевым соединениям. Если несколько критических технологических установок зависят от одной IP-платформы связи, можно рассмотреть кольцевые сети, резервные серверы, резервирование питания и механизмы восстановления после сбоев в соответствии с требованиями к надёжности проекта.

Аналоговые системы также требуют внимания к качеству линий. Если медные кабели стареют, соединения подвержены воздействию влаги или кабели повреждены при строительстве, связь может страдать от сбоев вызовов, шумов или полного прерывания, даже если сам телефон работает исправно.

По этой причине взрывозащищённая связь на нефтехимических заводах должна проектироваться с точки зрения всей цепочки связи, а не только сравнения характеристик отдельных терминалов.

Детали, часто упускаемые при развёртывании

Проекты связи в опасных нефтехимических зонах должны в первую очередь учитывать реальные условия площадки и требования безопасности. Выбор оборудования не может основываться только на функциях телефона. Зона установки также должна соответствовать взрывозащищённости выбранного терминала.

Взрывозащита и защита от внешних воздействий – разные вещи

Сертификация взрывозащиты указывает на то, что оборудование спроектировано для определённых взрывоопасных сред, в то время как степень IP в основном описывает защиту от проникновения пыли и воды. Они решают разные риски.

Телефон с отличной водостойкостью не автоматически подходит для установки во взрывоопасной атмосфере.

Наружные зоны требуют долгосрочной защиты от внешней среды

Резервуарные парки, погрузочные зоны и некоторые технологические установки длительное время находятся под открытым небом. При выборе и установке оборудования связи следует учитывать дождь, пыль, солнечный свет, коррозию, высокие и низкие температуры.

Зоны с высоким уровнем шума требуют иного аудиодизайна

При высоком уровне фонового шума необходимо оценить, обеспечивает ли стандартная трубка достаточную связь. Некоторые позиции могут лучше обслуживаться взрывозащищёнными терминалами с усиленным звуком, в сочетании с сиренами или звуковыми/световыми сигнализациями для более широкого оповещения.

Нумерация должна соответствовать реальным позициям

Номера телефонов не должны назначаться только по порядку установки. Привязка каждого внутреннего номера к имени терминала, технологической установке и фактическому местоположению значительно облегчает последующую диспетчеризацию и обслуживание.

Права доступа должны планироваться заранее

Обычному дежурному персоналу, бригадирам, профессиональным диспетчерам и администраторам системы не требуются одинаковые права. Такие функции, как громкоговорители, конференц-связь, вторжение и администрирование системы, должны назначаться в соответствии с реальными обязанностями.

Заключительные замечания

Интеграция взрывозащищённых телефонов с системой диспетчеризации диспетчерской нефтехимического завода – это не просто подключение полевых телефонов к серверу. Цель – создать полный производственный коммуникационный путь.

Полевой персонал использует взрывозащищённые телефоны для сообщения о неисправностях оборудования или чрезвычайных событиях. Диспетчерская определяет местоположение по информации от терминала и напрямую связывается с объектом. В зависимости от типа инцидента к реагированию могут быть привлечены ремонтные бригады, технологический персонал, сотрудники HSE и другие ответственные лица. Если необходимо оповестить более широкую зону, диспетчерская может задействовать громкоговорители или звуковые/световые ресурсы, сохраняя при этом необходимую информацию о вызовах и записях.

Для новых нефтехимических проектов SIP-взрывозащищённые телефоны, диспетчеризация, громкоговорители и запись могут планироваться совместно уже на стадии проектирования. Действующие заводы могут сохранить аналоговые телефоны и полевые кабели, которые находятся в хорошем состоянии, и постепенно интегрировать их в новую IP-архитектуру диспетчеризации через шлюзы.

Ключевой вопрос не в том, сколько телефонов установлено. Важно то, смогут ли сотрудники быстро связаться с диспетчерской при возникновении проблемы, сможет ли диспетчерская связаться с нужными людьми, будут ли инструкции своевременно доведены до пострадавшей зоны, и можно ли будет впоследствии просмотреть и отследить процесс связи.

Часто задаваемые вопросы

Где следует устанавливать взрывозащищённые телефоны на нефтехимическом заводе?

Точки установки должны определяться в соответствии с классификацией опасных зон, движением персонала, распределением оборудования и требованиями к аварийной связи. Общие места включают входы в резервуарные парки, насосные, погрузочные площадки, компрессорные, технологические установки, обходные посты и зоны работы критического оборудования. Точное количество и расстояние должны определяться исходя из реальной планировки завода.

Должен ли каждый полевой взрывозащищённый телефон использовать автоматический дозвон при снятии трубки?

Не обязательно. Автоматический вызов больше подходит для аварийных точек, позиций критического оборудования или мест, которые должны связываться только с фиксированной диспетчерской. Если тот же телефон используется и для рутинной связи с несколькими отделами, сохранение обычного набора номера обычно более гибко.

Могут ли полевые телефоны продолжать работать при отказе сети диспетчерской?

Это зависит от архитектуры системы. При проектировании системы для критических производственных зон должно быть определено, как связь будет работать при отказе коммутаторов, хостов диспетчеризации, серверов или сетевых соединений. В зависимости от требуемого уровня надёжности могут рассматриваться резервное оборудование, отказоустойчивые сетевые пути или другие механизмы локальной связи.

Можно ли интегрировать взрывозащищённые телефоны с системами DCS или пожарной сигнализации?

Интеграция зависит от интерфейсов, доступных в обеих системах, и от проектного решения. Перед реализацией проект должен определить, какая система генерирует сигнал события, какую информацию должна получать платформа диспетчеризации и какие действия разрешены. Затем интеграция может быть выполнена через API, интерфейсы ввода/вывода или другие подходящие методы.

Всегда ли лучше устанавливать больше взрывозащищённых телефонов?

Нет. Слишком мало точек связи может затруднить доступ к некоторым оперативным позициям, но простое увеличение числа телефонов не решает проблем, связанных с надёжностью сети, источниками питания, кабельной инфраструктурой или основными платформами связи. Более правильный подход – планировать точки связи в соответствии с зонами активности персонала и операционными рисками, обеспечивая при этом, чтобы каждая критическая точка поддерживалась надёжным каналом связи и серверной системой.
