Установка взрывозащищённого телефона решает задачу оснащения полевого объекта абонентским терминалом, но не формирует полноценную систему связи. Надёжная работа также зависит от способа подключения телефона к диспетчерской, маршрутизации вызовов, отображения местоположения вызывающего абонента и порядка передачи подтверждённого сообщения в систему оповещения или аварийного информирования.

Взрывозащищённые телефоны могут подключаться посредством прямой регистрации по протоколу SIP, через голосовой шлюз FXS или по гибридной архитектуре, объединяющей существующие аналоговые линии с новыми IP-терминалами. Выбор способа зависит от полевой кабельной инфраструктуры, доступности сети, эксплуатационных процедур и перечня сервисов, которые должны сохраняться при отказе оборудования или канала связи.

Определение границы между взрывоопасной и безопасной зонами

Проектирование системы следует начинать с определения границ взрывоопасной зоны. Полевые телефоны могут устанавливаться возле технологических установок, погрузочных площадок, резервуарных парков, насосных станций и в других местах, определённых по результатам оценки рисков. Серверы IP PBX, голосовые шлюзы, системы записи, диспетчерские пульты и центральные сетевые коммутаторы обычно размещаются в диспетчерской, аппаратной или другой подходящей безопасной зоне.

Размещение центрального оборудования за пределами классифицированной зоны упрощает техническое обслуживание и сокращает количество активных устройств, работающих во взрывоопасных условиях. При этом каждый коммутатор, источник питания, соединительная коробка, медиаконвертер и кабельный ввод, установленный внутри такой зоны, требует отдельной проверки соответствия. Устройство не получает автоматически уровень взрывозащиты телефона только потому, что является частью той же системы связи.

Типовой тракт связи выглядит следующим образом:

Взрывозащищённый телефон → промышленная сеть или полевая телефонная линия → коммутатор или голосовой шлюз → платформа унифицированных коммуникаций → диспетчерский пульт, телефон дежурного помещения и система оповещения

Соединения между зданиями требуют дополнительного внимания. Протяжённые медные линии могут подвергаться воздействию молний, электромагнитных помех и разности потенциалов заземления. Там, где это практически целесообразно, для магистральной сети предприятия можно использовать оптоволокно, а медный Ethernet или телефонный кабель оставить только на конечном участке до полевого терминала. Кабельные трассы, заземление, защита от перенапряжений и механическая защита должны соответствовать электротехническому проекту объекта.

Выбор подходящей архитектуры подключения

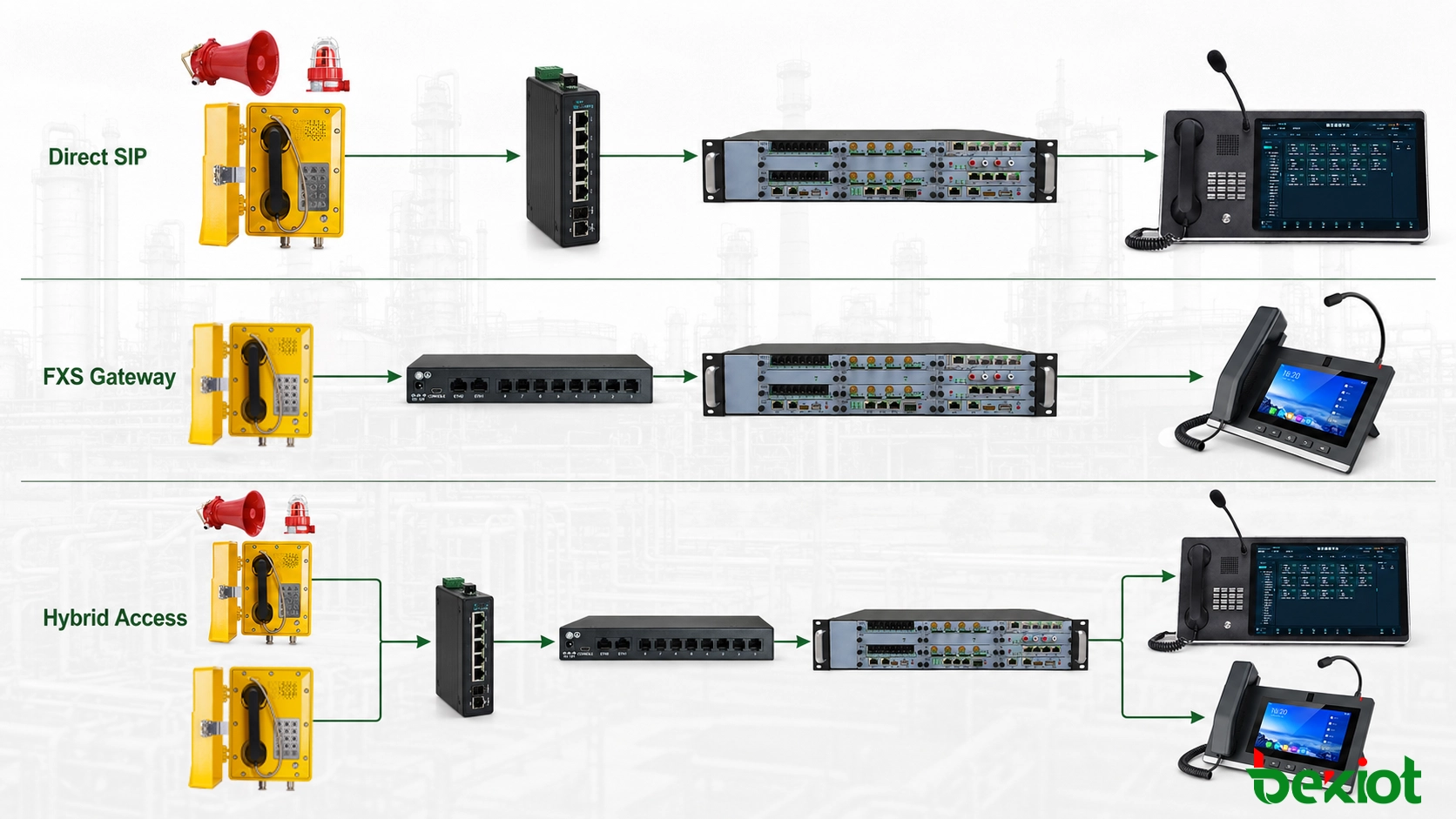

Прямая регистрация по SIP

На новом объекте с промышленной Ethernet-сетью взрывозащищённый SIP-телефон можно подключить к промышленному коммутатору и зарегистрировать непосредственно на IP PBX, SIP-сервере или платформе унифицированных коммуникаций. Платформа назначает терминалу внутренний номер и применяет необходимые права доступа, маршруты вызовов, правила записи и параметры аварийного переключения.

Взрывозащищённый SIP-телефон → промышленный коммутатор → платформа унифицированных коммуникаций → диспетчерский пульт или телефон дежурного помещения

Прямая регистрация уменьшает количество этапов преобразования протоколов и позволяет централизованно управлять состоянием терминалов, сетевыми адресами и журналами вызовов. Дополнительные телефоны обычно можно подключать путём настройки сети и учётных записей без прокладки отдельной аналоговой пары от каждой полевой точки до аппаратной.

SIP-терминал, например EX-BH621, может использоваться в такой архитектуре в качестве полевого абонентского устройства. Его соответствие конкретной зоне установки, способу электропитания и сетевому интерфейсу необходимо проверять с учётом условий проекта и актуальной технической документации.

Если терминал получает питание по сети, в проекте следует зафиксировать доступный бюджет мощности коммутатора, длину кабеля и схему резервного электропитания. При использовании отдельного источника питания силовые и информационные трассы необходимо документировать раздельно. Это упрощает диагностику отключённого терминала без проверки оборудования, не относящегося к неисправности.

Аналоговое подключение через шлюз FXS

На многих действующих предприятиях продолжают использоваться аналоговые взрывозащищённые телефоны и существующие полевые телефонные линии. Если оборудование и кабели находятся в исправном состоянии, телефоны можно подключить к FXS-портам голосового шлюза. Шлюз представляет аналоговые линии для IP PBX или коммуникационной платформы как SIP-абонентов.

Аналоговый взрывозащищённый телефон → полевой телефонный кабель → голосовой шлюз FXS → платформа унифицированных коммуникаций

Преобразование через шлюз подходит для проектов модернизации, в которых необходимо сохранить установленное полевое оборудование и ограничить объём немедленной замены. Шлюз преобразует интерфейс, но не устраняет повреждения изоляции, попадание влаги, коррозию контактов или электрические помехи в полевой линии. Поэтому до интеграции необходимо проверить состояние линии, длину абонентского шлейфа и качество соединений.

Каждый FXS-порт следует закрепить за определённым полевым терминалом и местом установки. При переносе порта или линии необходимо одновременно обновить карту портов шлюза, данные внутреннего номера, обозначение на диспетчерском интерфейсе и исполнительную документацию. В противном случае отображаемое на диспетчерском пульте местоположение может не соответствовать фактической точке вызова.

Гибридное развёртывание

Крупные промышленные объекты часто модернизируются поэтапно. На действующих технологических участках могут сохраняться аналоговые телефоны, а в новых зданиях и расширяемых производственных зонах могут устанавливаться SIP-терминалы. Оба типа устройств могут работать через единую коммуникационную платформу, если аналоговые линии подключены через FXS-шлюзы, а IP-терминалы зарегистрированы напрямую.

В гибридном проекте должны быть чётко обозначены точки преобразования интерфейсов. На схемах следует показать зоны с прямым SIP-подключением, участки с сохранёнными аналоговыми линиями, места установки шлюзов и локальные сервисы связи, которые должны продолжать работать при недоступности центральной платформы или сети WAN.

Построение нумерации и маршрутизации с учётом местоположения

После подключения телефона платформа должна связать его внутренний номер с фактическим местом установки. Отображение только номера, например «8001», имеет ограниченную эксплуатационную ценность. В диспетчерском интерфейсе также следует указывать понятное название объекта, например «Резервуарный парк — восток», «Погрузочная площадка 2» или «Насосная инженерных систем».

В системах с несколькими зданиями или площадками можно применять план нумерации, объединяющий префикс объекта, код зоны и номер терминала. Отдельные диапазоны могут быть выделены для резервуарного парка, погрузочной площадки, технологических установок и инженерных зданий. Такая структура помогает диспетчеру определить источник вызова, а обслуживающему персоналу — найти соответствующий порт коммутатора, канал шлюза и полевую линию.

Маршрутизация должна соответствовать графику дежурств, а не направлять все вызовы с полевых телефонов на один номер. Типовые правила маршрутизации включают:

• Первоначальное направление полевого вызова диспетчеру, ответственному за соответствующую зону;
• Переадресацию неотвеченного вызова дежурной группе или резервному оператору;
• Одновременный вызов нескольких диспетчерских рабочих мест;
• Назначение отдельных направлений или приоритетов для аварийных точек связи;
• Запись выбранных разговоров с указанием номера вызывающего абонента, времени и рабочего места, принявшего вызов.

Для состояний «занято», «нет ответа» и «не в сети» также необходимо определить порядок обработки. Последовательная маршрутизация, одновременный вызов и резервные номера дают разные эксплуатационные результаты. Выбранный алгоритм должен соответствовать распределению ответственности на объекте, а не только стандартным настройкам коммуникационной платформы.

Для системы с несколькими площадками необходимо определить поведение при отказе сети WAN. Если локальные телефоны должны продолжать вызывать ближайшее дежурное помещение при недоступности центральной платформы, соответствующий локальный маршрут необходимо включить в архитектуру и проверить во время приёмочных испытаний.

Интеграция полевых вызовов с диспетчеризацией и оповещением

Телефонная связь и система оповещения выполняют разные задачи. Телефон обеспечивает двусторонний разговор между полевым сотрудником и оператором. Система оповещения передаёт голос в реальном времени или записанные сообщения в одну или несколько зон. Платформа унифицированных коммуникаций может объединить эти рабочие процессы, не рассматривая их как один и тот же сервис.

Оповещение после подтверждения оператором

Полевой сотрудник звонит в диспетчерскую и сообщает место происшествия и текущую обстановку. Оператор проверяет информацию по идентификатору вызывающего абонента и отображаемому местоположению, после чего выбирает на диспетчерском пульте требуемую зону оповещения.

Подтверждение оператором подходит для производственных событий, которые необходимо проверить до передачи широковещательного сообщения. В зависимости от фактически затронутой территории оператор может выбрать одну зону, несколько соседних зон или общую группу оповещения объекта.

Оповещение через выделенные внутренние номера

Платформа может назначить отдельный номер оповещения для каждого здания, производственной зоны или группы общего вызова. Авторизованный оператор набирает требуемый номер, после чего аудиосигнал передаётся через шлюз оповещения, SIP-громкоговоритель или существующую систему громкой связи.

Для направлений оповещения должны быть определены права доступа, предварительный звуковой сигнал, обработка занятости и правила завершения сеанса. Общие группы объекта не должны быть доступны с каждой обычной внутренней линии. Если зона уже используется, платформа должна отклонить второй запрос, поставить его в очередь либо разрешить прерывание текущего сообщения в соответствии с назначенным приоритетом.

Сообщения по сигналу тревоги и световая сигнализация

Контроллеры сигнализации и сторонние системы могут передавать события на коммуникационную платформу через поддерживаемый интерфейс. Платформа может выбрать назначенное направление и запустить воспроизведение записанного сообщения, световое или звуковое сигнальное устройство.

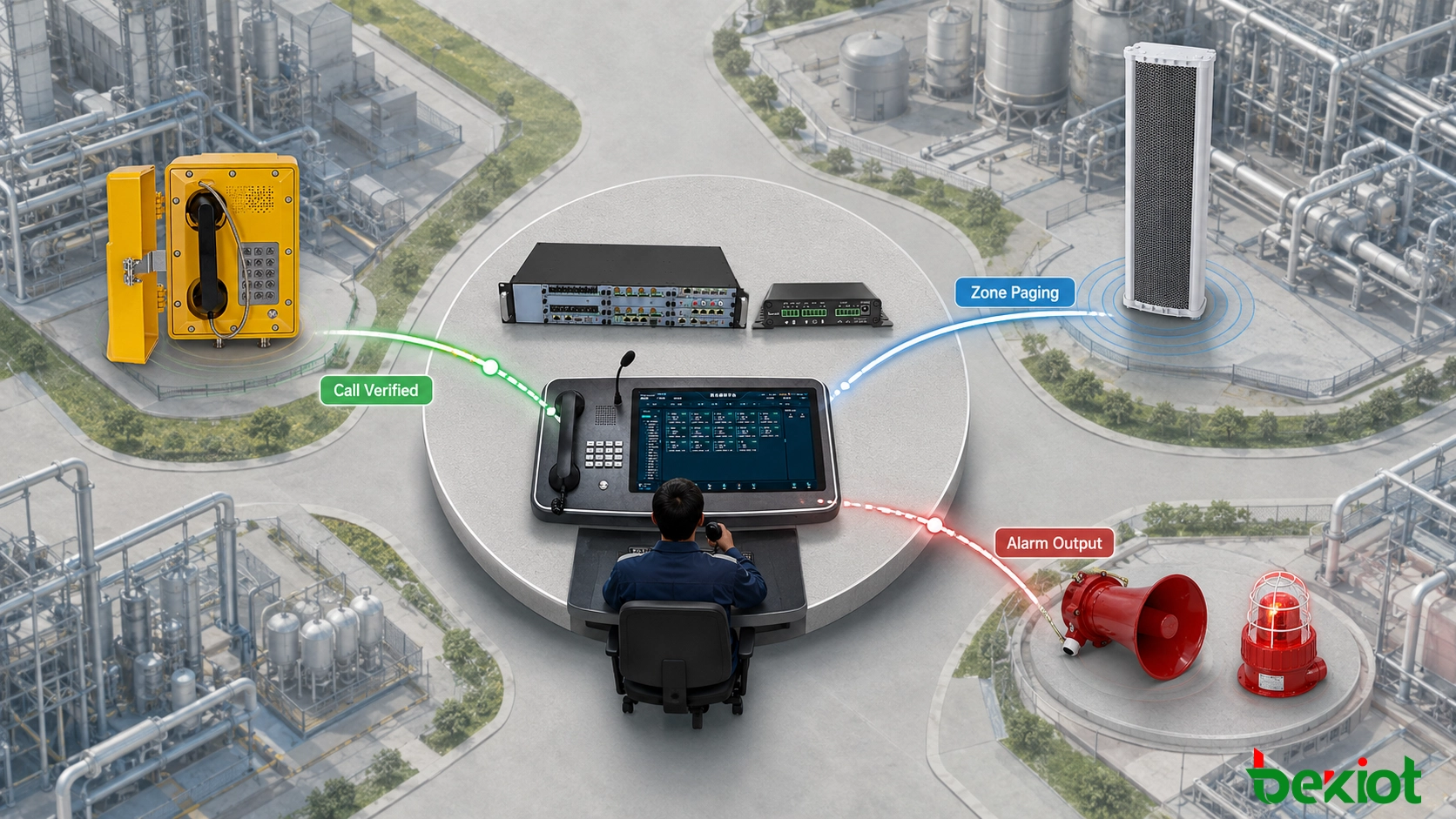

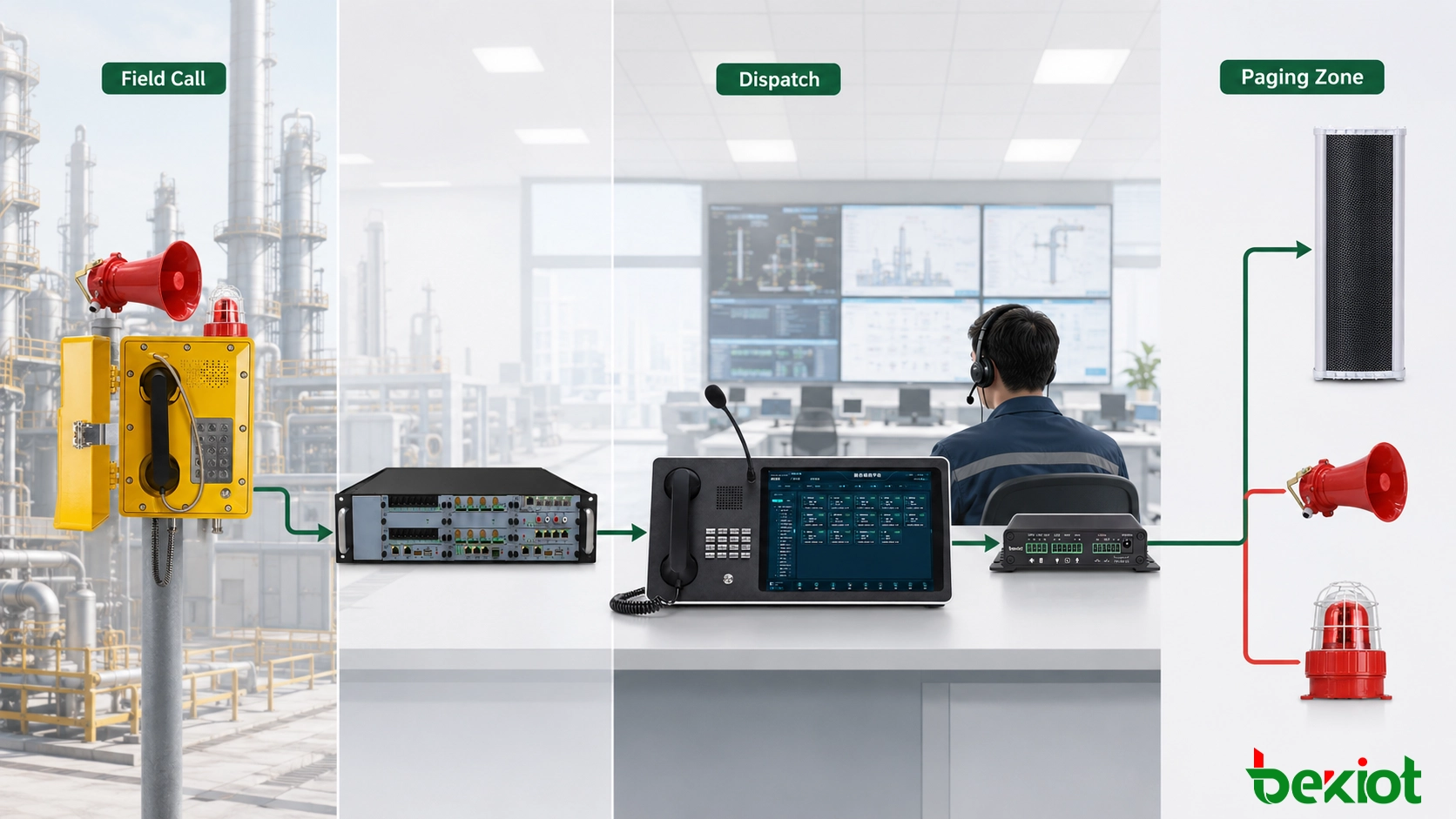

Полевой вызов или сигнал тревоги → проверка источника и прав доступа → подтверждение оператором или выполнение правила платформы → выбор зоны → передача речи в реальном времени или записанного сообщения → завершение и восстановление рабочего состояния

Для автоматизированных действий необходимо задокументировать источник события, интерфейс, место хранения сообщения, зоны назначения, приоритет и условие сброса. Высокий приоритет на платформе телефонной связи не означает автоматического вытеснения другого источника на усилителе системы громкой связи. Шлюз оповещения, контроллер системы громкой связи и усилитель должны поддерживать требуемую приоритетность или отключение звука на всём аудиотракте.

Если система оповещения должна выполнять функцию пожарного или другого аварийного голосового оповещения, вся система должна оцениваться в соответствии с применимыми проектными и нормативными требованиями. Интеграция телефонной связи и оповещения сама по себе не превращает обычную коммуникационную систему в сертифицированную систему речевого оповещения.

Совместное планирование качества речи и непрерывности связи

Наличие зарегистрированного SIP-терминала не подтверждает исправность голосового тракта. SIP обычно отвечает за регистрацию, установление и завершение вызова, а медиапоток передаётся по RTP. Поэтому телефон может отображаться как подключённый, но при этом в разговоре могут отсутствовать звук, двусторонняя связь или отдельные фрагменты речи.

При необходимости голосовые устройства можно выделить в отдельную VLAN и применить правила управления доступом и качества обслуживания ко всему фактическому тракту связи. Испытания следует проводить при нагрузке, соответствующей рабочим условиям, а не только в незагруженной сети. Для вызовов, проходящих через общие восходящие каналы или сеть WAN, необходимо контролировать сквозную задержку, джиттер, потерю пакетов и стабильность маршрутизации.

Планирование кодеков должно быть согласовано для телефонов, шлюзов, серверов IP PBX, диспетчерских пультов и систем записи. Избыточное транскодирование потребляет ресурсы платформы и может увеличивать задержку. Если аналоговые и SIP-терминалы используют общий маршрут вызова, параметры медиапотока необходимо проверить как на шлюзе, так и на центральной платформе.

Планирование доступности должно охватывать всю цепочку связи:

• Необходимость резервного питания для полевых телефонов и промышленных коммутаторов;
• Возможность отключения всей производственной зоны при отказе одного коммутатора;
• Порядок передачи оператору информации об отказах шлюзов и терминалов;
• Необходимость резервирования коммуникационной платформы или резервной регистрации;
• Возможность приёма критически важных вызовов телефоном дежурного помещения при отказе диспетчерского пульта;
• Доступность локальных вызовов при отказе сети WAN;
• Альтернативный способ информирования при недоступности системы оповещения.

Работа с двумя серверами, резервная регистрация, дублированные сетевые маршруты и автономное воспроизведение сообщений поддерживаются не каждым устройством. Перед включением этих функций в окончательный проект необходимо проверить их поддержку выбранным оборудованием, версией программного обеспечения и лицензией.

Проверка полного рабочего процесса при вводе в эксплуатацию

Один успешный тестовый вызов не подтверждает готовность системы к эксплуатации. Приёмочные испытания должны охватывать полный рабочий процесс — от полевого телефона и оператора до зоны оповещения и восстановления после отказа.

1. Проверить данные терминалов. Для каждого телефона необходимо проверить внутренний номер, имя устройства, место установки, порт коммутатора или канал шлюза.
2. Проверить вызовы в обоих направлениях. Необходимо выполнить вызов с полевого телефона на диспетчерский пульт, обратный вызов с пульта и соединение с телефоном дежурного помещения.
3. Подтвердить отображение местоположения. Место, отображаемое на диспетчерском интерфейсе, должно соответствовать маркировке полевого устройства и исполнительной документации.
4. Оценить разборчивость речи при рабочем шуме. При работающем технологическом оборудовании необходимо проверить разборчивость, уровень громкости, задержку, одностороннюю связь и прерывистую передачу речи.
5. Проверить все зоны оповещения. Необходимо протестировать отдельные зоны, группы и общее оповещение, убедившись, что звук не поступает в невыбранные зоны.
6. Проверить занятость и приоритеты. Следует подтвердить ожидаемое поведение при занятой зоне или поступлении запроса с более высоким приоритетом.
7. Прервать сетевые каналы и электропитание. Необходимо зафиксировать, какие сервисы прекращают работу, какие остаются доступными и восстанавливаются ли терминалы автоматически.
8. Проверить системные журналы. Следует сопоставить журналы вызовов, записи разговоров и временные метки тревожных событий, чтобы подтвердить синхронизацию времени.

После приёмки проектная документация должна содержать учётные записи терминалов, план нумерации, карту портов шлюзов, сетевые адреса, группы оповещения, маршруты вызовов и версии программного обеспечения. Эти данные формируют контролируемую исходную конфигурацию для последующего расширения, диагностики и внесения изменений.

Готовая к эксплуатации система должна направлять полевой вызов ответственному оператору с правильным обозначением местоположения, поддерживать передачу сообщения в систему оповещения или аварийной сигнализации согласно утверждённой процедуре и предсказуемо восстанавливаться после заданных отказов сети или оборудования.
