Современные металлургические комбинаты охватывают обширные производственные зоны: от коксохимического, доменного и сталеплавильного производства до систем газоочистки и утилизации, участков вдувания пылеугольного топлива, инженерных сетей и общезаводских трубопроводов. Условия связи значительно различаются в зависимости от участка: одни зоны характеризуются высокой температурой, запылённостью и сильным шумом, другие связаны с присутствием горючих газов, включая коксовый, доменный, конвертерный и природный газ.

Поэтому выбор телефонных аппаратов для металлургического предприятия не ограничивается только возможностью совершать звонки. Ключевое значение имеют место установки, категория взрывоопасной зоны, схема кабельных трасс, условия окружающей среды и перечень аварийных и производственных служб, с которыми требуется поддерживать связь.

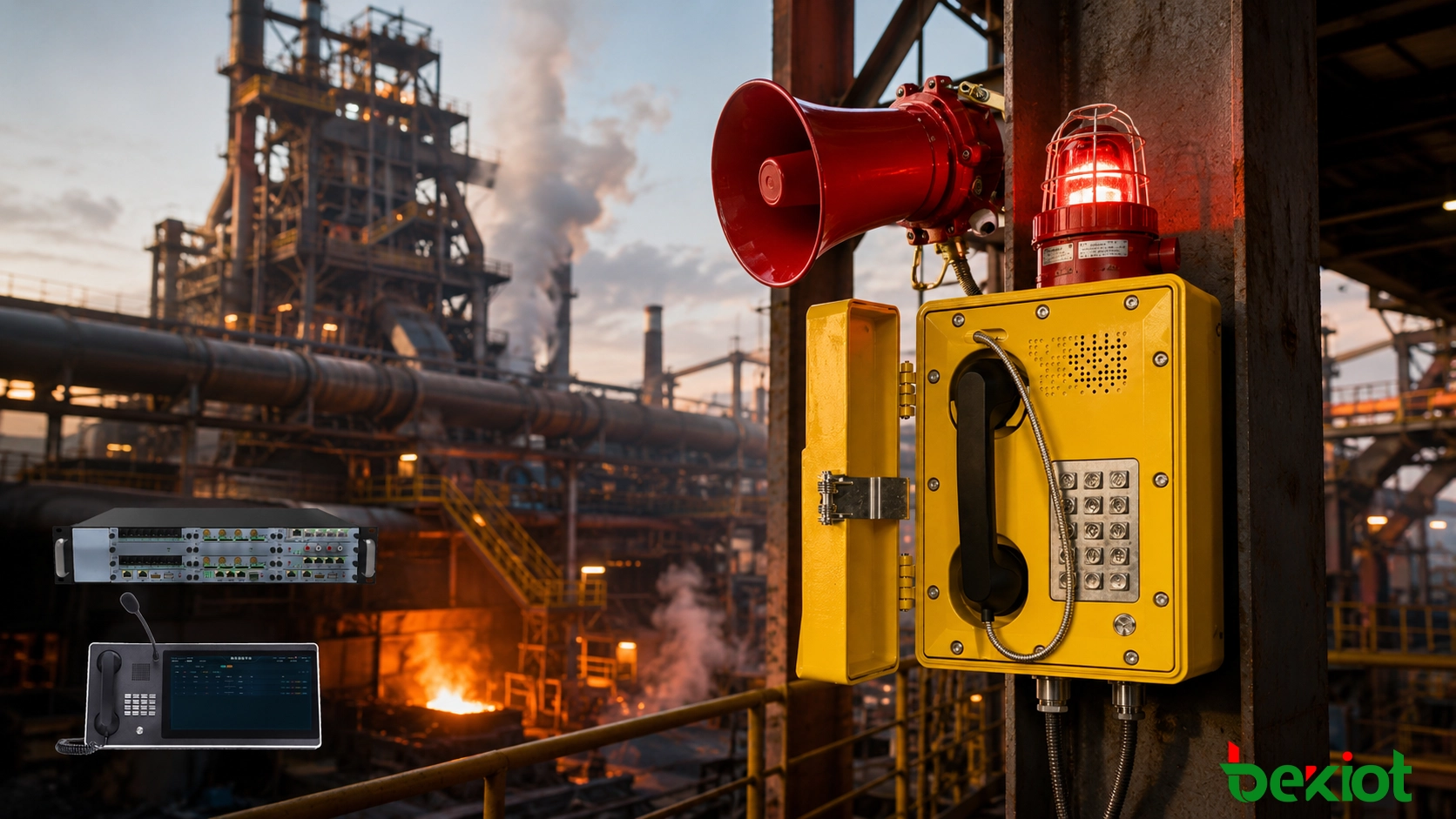

Взрывозащищённые телефонные аппараты устанавливают прежде всего на стационарных постах во взрывоопасных зонах. На обычных производственных участках в зависимости от условий эксплуатации могут использоваться промышленные, IP- или другие специализированные телефоны. Оснащать все зоны предприятия взрывозащищёнными аппаратами без необходимости не требуется.

Коксохимические производства и зоны очистки коксового газа

Коксохимическое производство является одним из типичных объектов применения взрывозащищённой связи. Процессы коксования, очистки и транспортировки газа связаны с коксовым газом и различными химическими средами. Такие участки насыщены трубопроводами, арматурой и технологическим оборудованием и требуют постоянного контроля со стороны персонала.

В зависимости от категории взрывоопасной зоны взрывозащищённые телефоны могут устанавливаться возле коксовых печей, установок газоочистки, газовых задвижек, насосных станций, воздуходувных установок и других мест регулярных обходов.

Их основная задача — обеспечить надёжную связь персонала с диспетчерской коксохимического цеха. При обнаружении отклонений по давлению, шуму, положению клапанов или другим параметрам оператор может воспользоваться ближайшим стационарным аппаратом, не тратя время на поиск другого средства связи.

При интеграции с центральной диспетчерской каждый терминал может быть идентифицирован по месту установки, например «Коксовая зона 03». Это позволяет диспетчеру быстрее определить источник вызова и направить информацию соответствующему персоналу.

Доменные и конвертерные газовые системы

Доменные цеха включают крупное технологическое оборудование, рабочие площадки, разветвлённые трубопроводы и многочисленные вспомогательные объекты. Система доменного газа содержит газоводы, пылеуловители, задвижки и другие узлы, поэтому фиксированные точки связи необходимы возле ключевого оборудования, маршрутов обхода и газовых коммуникаций.

Существенным фактором здесь является высокий уровень шума. Работа воздуходувок, пылеулавливающего оборудования, конвейеров и других механизмов может заглушать стандартный сигнал вызова обычного телефона.

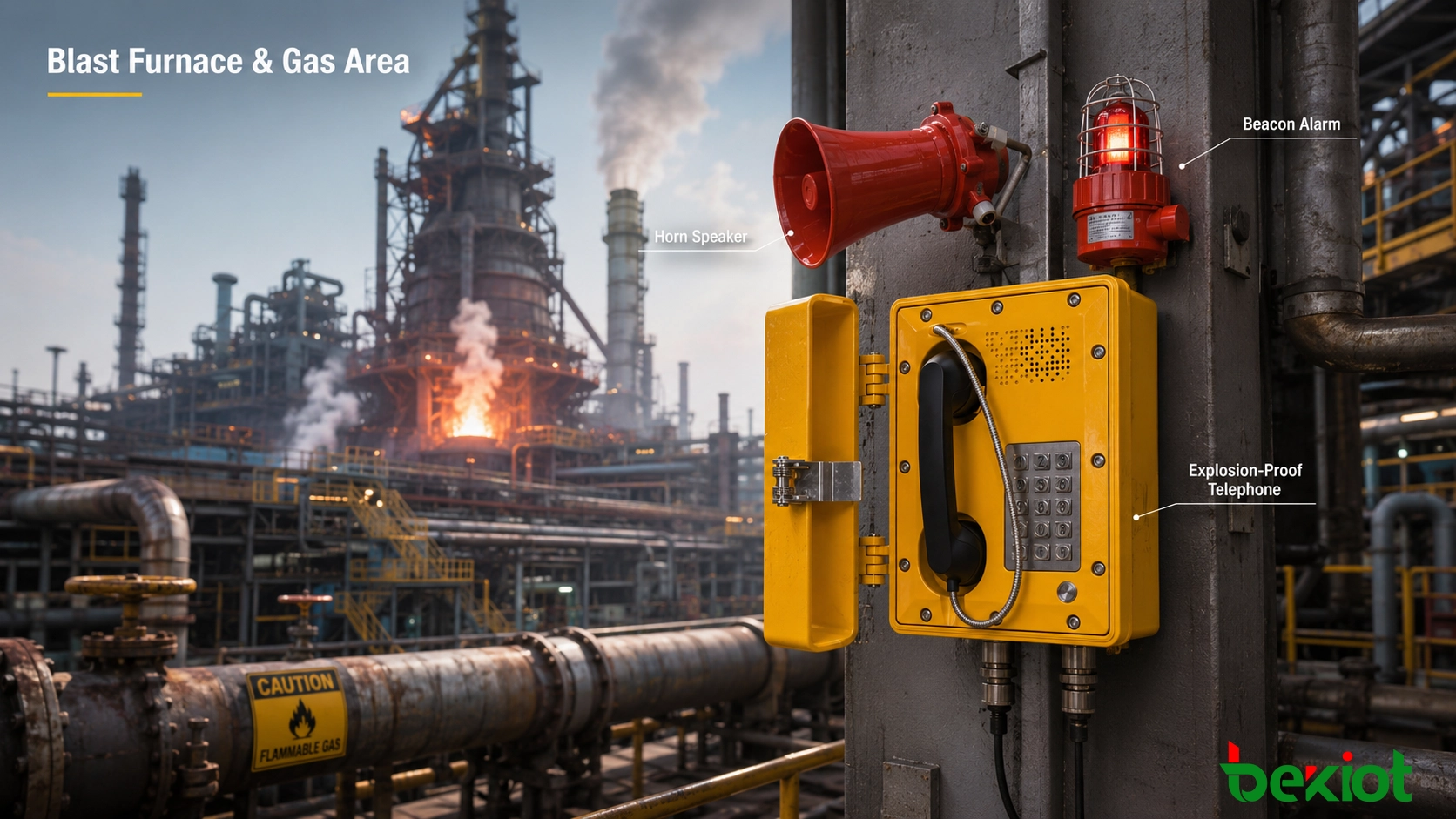

В таких местах взрывозащищённые телефоны могут дополняться взрывозащищёнными громкоговорителями или светозвуковыми оповещателями. При поступлении вызова персонал получает более заметный звуковой или визуальный сигнал.

Необходимость применения внешних громкоговорителей и световой сигнализации определяется фактическим уровнем шума, расстоянием до персонала и требованиями проекта. Такие устройства не обязательно устанавливать на каждой телефонной точке.

В конвертерных цехах связь особенно важна в зонах утилизации конвертерного газа, пылеулавливания и инженерных систем. Полевые терминалы могут подключаться к диспетчерской сталеплавильного цеха или к общезаводской системе, обеспечивая взаимодействие сталеплавильного персонала, энергетических служб, подразделений безопасности и ремонтных бригад.

Участки подготовки и вдувания пылеугольного топлива

Для систем подготовки и вдувания пылеугольного топлива требуется иной подход, чем для газовых сред. Дробление, размол, хранение и транспортировка угля сопровождаются образованием горючей пыли. Перед выбором терминала необходимо определить категорию взрывоопасной зоны и характеристики горючей среды, после чего проверить соответствие сертификата оборудования конкретным условиям эксплуатации.

Типичные места установки включают участки углеразмольных мельниц, бункеры угольной пыли, конвейерные линии, посты вдувания и контрольные точки технологического процесса.

Распространённая ошибка — считать любой аппарат с маркировкой «взрывозащищённый телефон» пригодным для всех взрывоопасных сред. Для газовых и пылевых сред применяются разные требования к защите, маркировке и области сертификации. Поэтому оборудование следует выбирать на основании фактических сертификатов и проектной документации, а не только по названию изделия.

Помимо взрывозащиты, в зонах с угольной пылью необходимо учитывать накопление пыли на корпусе, степень герметичности, возможность очистки и долговременную надёжность кабельных вводов.

Газгольдеры, компрессорные и инженерные объекты

На крупных металлургических предприятиях действуют системы утилизации, хранения, смешения, компримирования и распределения доменного, коксового, конвертерного и природного газа, а также других технологических сред.

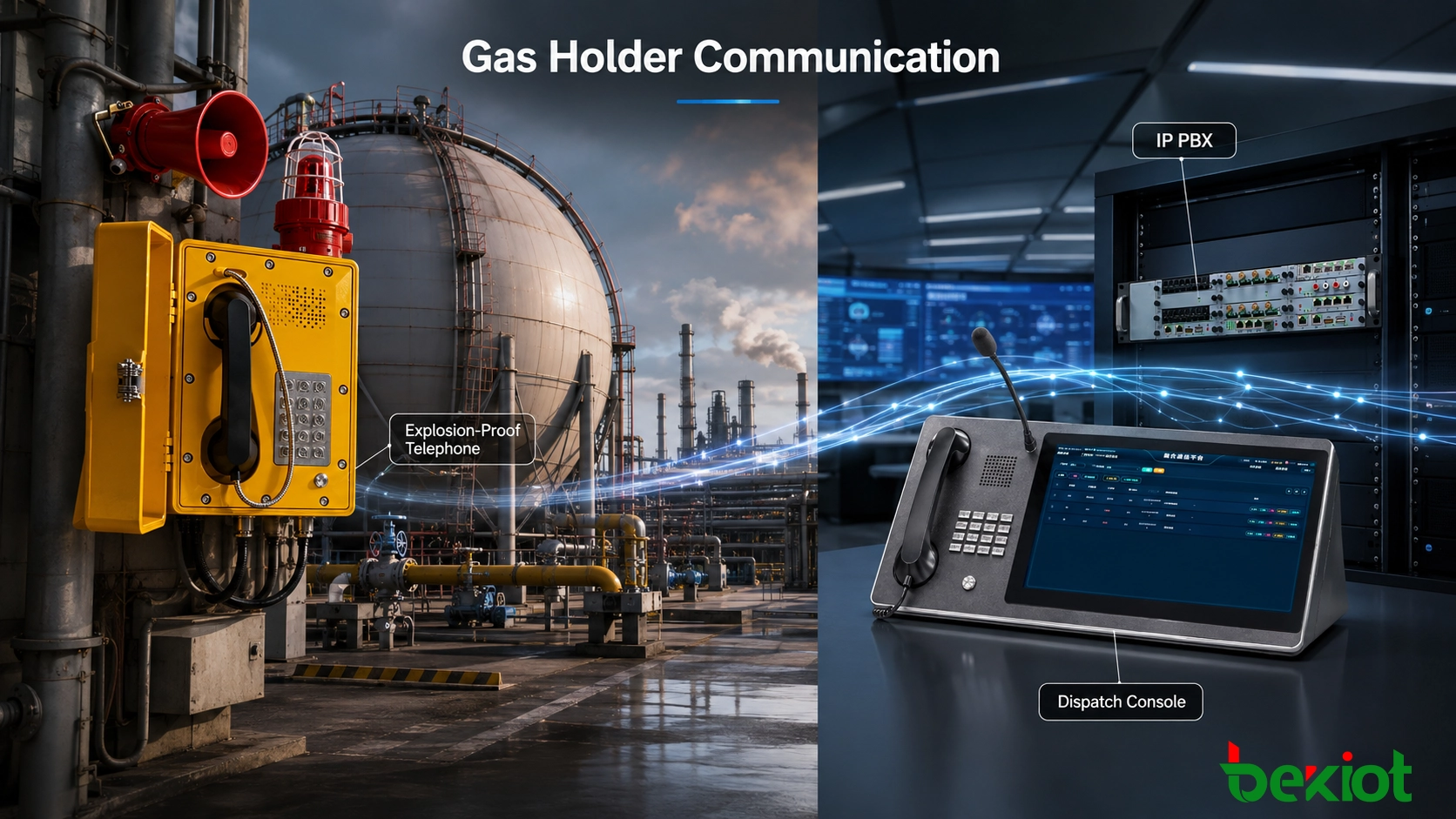

Газгольдеры, компрессорные станции, смесительные и регулирующие пункты, а также узлы задвижек часто расположены на значительном расстоянии от центральных диспетчерских. Переключение оборудования, операции с задвижками и регулярные обходы требуют устойчивой связи с энергетической или производственной диспетчерской.

Взрывозащищённые телефоны на таких объектах позволяют персоналу быстро связываться с диспетчером, службами безопасности и ремонтными подразделениями.

Например, при переключении газопроводов оператор и диспетчер могут последовательно подтверждать положение задвижек, состояние оборудования и порядок выполнения операций. Стационарный телефон обеспечивает постоянную точку связи, не зависящую от местонахождения личного мобильного устройства или радиостанции.

Аналогичная потребность возникает вдоль газовых эстакад, в удалённых клапанных узлах, насосных и других инженерных сооружениях. Для крупных металлургических предприятий наличие надёжной связи на удалённых производственных точках зачастую важнее, чем применение стандартных офисных телефонных решений.

Подключение взрывозащищённых телефонов к диспетчерской системе

Инфраструктура связи на новых и модернизируемых предприятиях может существенно различаться, поэтому универсальной схемы подключения не существует. Архитектуру выбирают с учётом наличия промышленной IP-сети, существующей аналоговой кабельной инфраструктуры или их совместного использования.

Подключение SIP-телефонов через IP-сеть

При наличии промышленной Ethernet-сети SIP-телефоны подключаются к сетевым коммутаторам и регистрируются на IP-АТС, SIP-сервере или диспетчерской платформе.

Типовая схема подключения: Взрывозащищённый телефон → Промышленный Ethernet-коммутатор → Заводская IP-сеть → IP-АТС/SIP-сервер → Диспетчерская консоль.

Такая архитектура упрощает централизованное назначение номеров, распределение терминалов по цехам и производственным зонам, а также дальнейшее расширение системы. Дополнительные функции, такие как приоритетный вызов, принудительное завершение соединения, запись разговоров, групповой вызов или интеграция с системой оповещения, зависят от возможностей конкретной платформы. Само наличие поддержки SIP не гарантирует доступность всех этих функций.

Сохранение существующих аналоговых взрывозащищённых телефонов

На многих действующих металлургических предприятиях уже существует развитая аналоговая телефонная кабельная сеть. Если состояние кабелей и терминалов остаётся удовлетворительным, модернизация системы не требует их полной замены.

Типовая схема поэтапной миграции: Аналоговый взрывозащищённый телефон → Существующая телефонная линия → FXS-шлюз → IP-сеть → IP-АТС/Диспетчерская система.

Аналоговый телефон продолжает использоваться на производственной площадке, а установленный в аппаратной или узле связи шлюз преобразует аналоговый интерфейс в SIP. Такой подход позволяет сначала модернизировать центральную часть системы, а полевые терминалы заменять постепенно — по мере необходимости, износа оборудования или доступного бюджета.
