Вопасных промышленных средах, таких как нефтехимические заводы, подземные угольные шахты, морские буровые платформы и коммуникационные туннели, система связи является не только нервным центром для ежедневного производственного планирования, но и «спасательной линией» для обеспечения безопасности персонала в чрезвычайных ситуациях. Эти среды обычно характеризуются наличием воспламеняющихся и взрывоопасных газов, пыли и экстремального механического шума, превышающего 100 дБ(А). В таких сложных условиях производительность взрывозащищенных усиленных вызывных станций напрямую определяет, могут ли инструкции быть точно переданы, а тревоги — своевременно доставлены.
Однако одного лишь наличия сертификата взрывозащиты (например, Ex d ib IIB T6 Gb) недостаточно для создания отличной промышленной системы связи. Основная задача системы: как обеспечить, чтобы звук был не только «слышимым», но и «разборчивым» на фоне сильного фонового шума и сложной архитектурной акустики. Это требует научного проектирования звукового поля на ранней инженерной стадии и применения современных технологий обработки сигналов для повышения разборчивости речи. Данное руководство основано на фундаментальной акустической теории, сочетает современную технологию цифровой обработки сигналов (DSP) с инженерной практикой и комплексно анализирует стратегии построения звукового поля и оптимизации четкости для взрывозащищенных усиленных вызывных станций.
I. Акустические проблемы голосовой связи в промышленных средах с высоким уровнем шума
Перед проектированием звукового поля для взрывозащищенных усиленных вызывных станций необходимо тщательно изучить характеристики акустической среды промышленных объектов. Промышленный шум характеризуется не только высоким уровнем звукового давления, но и его спектральным распределением, а также свойствами пространственного отражения, которые серьезно искажают голосовые сигналы.
1. Спектр шума и эффект маскировки
Источниками шума в промышленных условиях в основном являются компрессоры, насосы, крупные вентиляторы и оборудование для транспортировки материалов. Шум, создаваемый этими источниками, обычно имеет широкополосный характер, при этом энергия концентрируется преимущественно в низко- и среднечастотном диапазоне (100 Гц – 1000 Гц). Основная частота человеческой речи примерно составляет от 100 Гц до 300 Гц, в то время как информация о согласных, критически важная для разборчивости речи, в основном распределена в высокочастотном диапазоне от 1 кГц до 4 кГц.
Согласно «эффекту маскировки» в акустике низкочастотный шум легко маскирует высокочастотные речевые сигналы. Когда уровень окружающего шума достигает 90–120 дБ(А), простое увеличение громкости системы оповещения не только не улучшает четкость, но и может вызвать искажения динамиков, дополнительно снижая разборчивость речи. Поэтому выделение «формантов» речи на фоне сильного маскирующего эффекта является основной задачей при проектировании звукового поля.
2. Время реверберации (RT60) и помехи от эха
В закрытых или полузакрытых промышленных помещениях (например, подземные коммуникационные туннели, шахтные выработки, закрытые производственные цеха) стены, полы и металлические трубы обычно выполнены из бетона или стали. Эти материалы имеют чрезвычайно низкие коэффициенты звукопоглощения, из-за чего звуковые волны многократно отражаются в пространстве, что приводит к очень большому времени реверберации (RT60).
Умеренная реверберация может придать звуку полноту, но при голосовой связи чрезмерное время реверберации приводит к тому, что отраженный звук предыдущего слога накладывается на прямой звук следующего, создавая эффект «хвоста», который сильно маскирует детали согласных. Исследования показывают, что при времени реверберации более 1,5 секунды разборчивость речи снижается экспоненциально. При проектировании систем звукоусиления реверберацию необходимо рассматривать как особую форму «шума», подлежащую контролю.II. Принципы проектирования звукового поля для взрывозащищенных усиленных вызывных станций
Научное проектирование звукового поля является физической основой для обеспечения разборчивости речи. В процессе проектирования необходимо комплексно учитывать покрытие по уровню звукового давления, направленность динамиков, геометрию пространства и динамические изменения фонового шума.
1. Расчет уровня звукового давления (SPL) и избыточность покрытия
Основная задача системы звукоусиления — обеспечить достаточное отношение сигнал/шум (SNR). Согласно национальным стандартам и отраслевым нормам, в местах, где окружающий шум превышает 60 дБ(А), уровень воспроизводимого звукового давления динамика в самой дальней точке зоны покрытия должен быть как минимум на 15 дБ выше фонового шума. Например, если фоновый шум в компрессорной составляет 95 дБ(А), уровень звукоусиления в этой зоне должен достигать более 110 дБ(А).
При расчете мощности и размещения динамиков необходимо соблюдать закон обратных квадратов распространения звуковых волн: в свободном поле уровень SPL снижается на 6 дБ при каждом удвоении расстояния. Это выражается формулой:
Lp(r) = Lw - 20log(r) - 11 (где Lp — прогнозируемый уровень SPL на расстоянии r, Lw — уровень звуковой мощности источника, r — расстояние).
В реальных промышленных средах ослабление часто больше теоретического значения из-за препятствий от оборудования и поглощения воздухом. Поэтому взрывозащищенные динамики обычно требуют высокой выходной способности по SPL (например, 106 дБ при 1 Вт/1 м) и оснащаются взрывозащищенными усилительными модулями мощностью 30–50 Вт для обеспечения эффективного покрытия в радиусе 30–50 метров.
2. Размещение динамиков и управление направленностью
Стратегия размещения динамиков критически важна в средах с высокой реверберацией и сильным шумом. Традиционные схемы «централизованного высокомощного» размещения легко приводят к избыточному уровню SPL в ближней зоне (риск повреждения слуха), при этом в дальней зоне отсутствует четкость из-за помех реверберации. Современные взрывозащищенные системы усиления предпочитают подход «распределенного, многоточечного, среднемощного» размещения.
- Распределенное размещение: Сокращает критическое расстояние для слушателей, обеспечивая преимущественное получение прямого звука, а не отраженного, что эффективно борется с помехами реверберации.
- Управление направленностью: Используются высоконаправленные взрывозащищенные рупорные динамики. Рупорные динамики могут концентрировать акустическую энергию и точно направлять ее в зоны деятельности персонала, снижая бесполезную акустическую энергию, направленную на потолки и стены, тем самым минимизируя возбуждение реверберационной энергии на источнике.
3. Зоновое вещание и динамическая регулировка мощности
Крупные нефтехимические комплексы или горные районы занимают огромные территории, и уровни шума могут значительно различаться между разными зонами. Взрывозащищенные усиленные вызывные станции должны поддерживать интеллектуальное зоновое вещание на основе протокола SIP. При возникновении чрезвычайной ситуации в определенной зоне система может точно активировать вещание только в этой зоне и прилегающих районах, избегая ненужной паники, которая могла бы быть вызвана общезаводским оповещением.
Кроме того, современные системы оснащены автоматической регулировкой усиления (AGC). С помощью встроенного микрофона в вызывной станции реально времениcaptures уровень окружающего шума, чип DSP автоматически регулирует выходную мощность усиления. В периоды высокого шума, когда оборудование работает на полную мощность, система автоматически увеличивает усиление (например, +3 дБм). В периоды низкого шума ночью или во время остановок на обслуживание она автоматически снижает выходную мощность (например, -20 дБм). Это обеспечивает четкость при одновременном минимизации акустического перекрестного помех между зонами и нерационального расхода энергии.III. Основные технологии повышения разборчивости речи (STI)
Проектирование звукового поля решает проблему «слышимости». Для решения проблемы «разборчивости» необходимо опираться на объективные оценочные метрики и современные технологии обработки аудиосигналов.
1. Индекс передачи речи (STI) и измерение STIPA
Индекс передачи речи (STI) — стандартный параметр, определенный Международной электротехнической комиссией (IEC 60268-16) для объективной оценки разборчивости речи. Значение STI варьируется от 0 до 1; чем ближе значение к 1, тем выше разборчивость речи. В промышленных системах экстренного оповещения значение STI обычно должно быть не менее 0,5 (соответствует оценке «хорошо»).
При приемке практических проектов часто используется STIPA (STI для систем общественного оповещения) для быстрого измерения. STIPA использует специальные модулированные шумовые сигналы для моделирования огибающих характеристик человеческой речи. Затем профессиональный акустический анализатор принимает сигнал в различных точках измерения для расчета функции передачи модуляции (MTF). Эта метрика комплексно учитывает вредное влияние фонового шума, времени реверберации, частотной характеристики системы и нелинейных искажений на речь. Она является «золотым стандартом» оценки производительности взрывозащищенных систем усиления.
2. Цифровая обработка сигналов (DSP) и алгоритмы снижения шума
При экстремальных условиях шума, например 120 дБ, традиционные аналоговые методы фильтрации неэффективны. Современные взрывозащищенные усиленные вызывные станции обычно включают высокопроизводительные DSP (цифровые процессоры сигналов, например, серии TMS320) для глубокой обработки аудиосигнала как на входе (запись звука), так и на выходе (усиление).
- Снижение шума с помощью вейвлет-преобразования: Разлагает речевой сигнал на низкочастотные и высокочастотные компоненты в разных масштабах. Поскольку промышленный шум часто является стационарным или медленно изменяющимся низкочастотным сигналом, а речь содержит много переходных высокочастотных согласных, вейвлет-преобразование позволяет точно выделить шумовые компоненты, сохраняя переходные характеристики речи.
- Алгоритм FXLMS (Filtered-X Least Mean Squares): Это адаптивная технология фильтрации, способная в реальном времени отслеживать и устранять периодический механический шум (например, звук вращения насоса) и узкополосный шум. Путем непрерывного обновления весов фильтра система может адаптироваться к изменениям окружающего шума за миллисекунды.
- Акустическое подавление эха (AEC): В режиме полнодуплексной переговорной связи AEC предотвращает попадание звука, воспроизведенного динамиком, обратно в микрофон и возникновение свиста. DSP оценивает тракт эха с помощью адаптивного фильтра и вычитает оценку эха из сигнала микрофона, обеспечивая чистоту двусторонней связи.
Измеренные данные показывают, что взрывозащищенные вызывные станции, оснащенные современными алгоритмами снижения шума на базе DSP, могут достигать точности распознавания речи более 97% даже при фоновом шуме 95 дБ(А).
3. Эквализация частотных полос и защита формантов
Для дальнейшего повышения значения STI система выполняет обработку параметрической эквализации (PEQ) на выходном этапе. Поскольку диапазон 1–4 кГц является основным частотным диапазоном для разборчивости речи (содержит большинство информации о согласных), DSP применяет умеренное усиление (повышение на 3–6 дБ) в этой полосе, создавая «защиту формантов». Одновременно он применяет высокочастотный фильтр (срез низких частот) для частот ниже 300 Гц, отфильтровывая энергию, не способствующую четкости и легко возбуждающую низкочастотные стоячие волны в пространстве. Эта обработка «срезки пиков и заполнения впадин» делает речевой сигнал более проникающим в шумных средах.
IV. Конструктивное и аппаратное проектирование взрывозащищенных усиленных вызывных станций

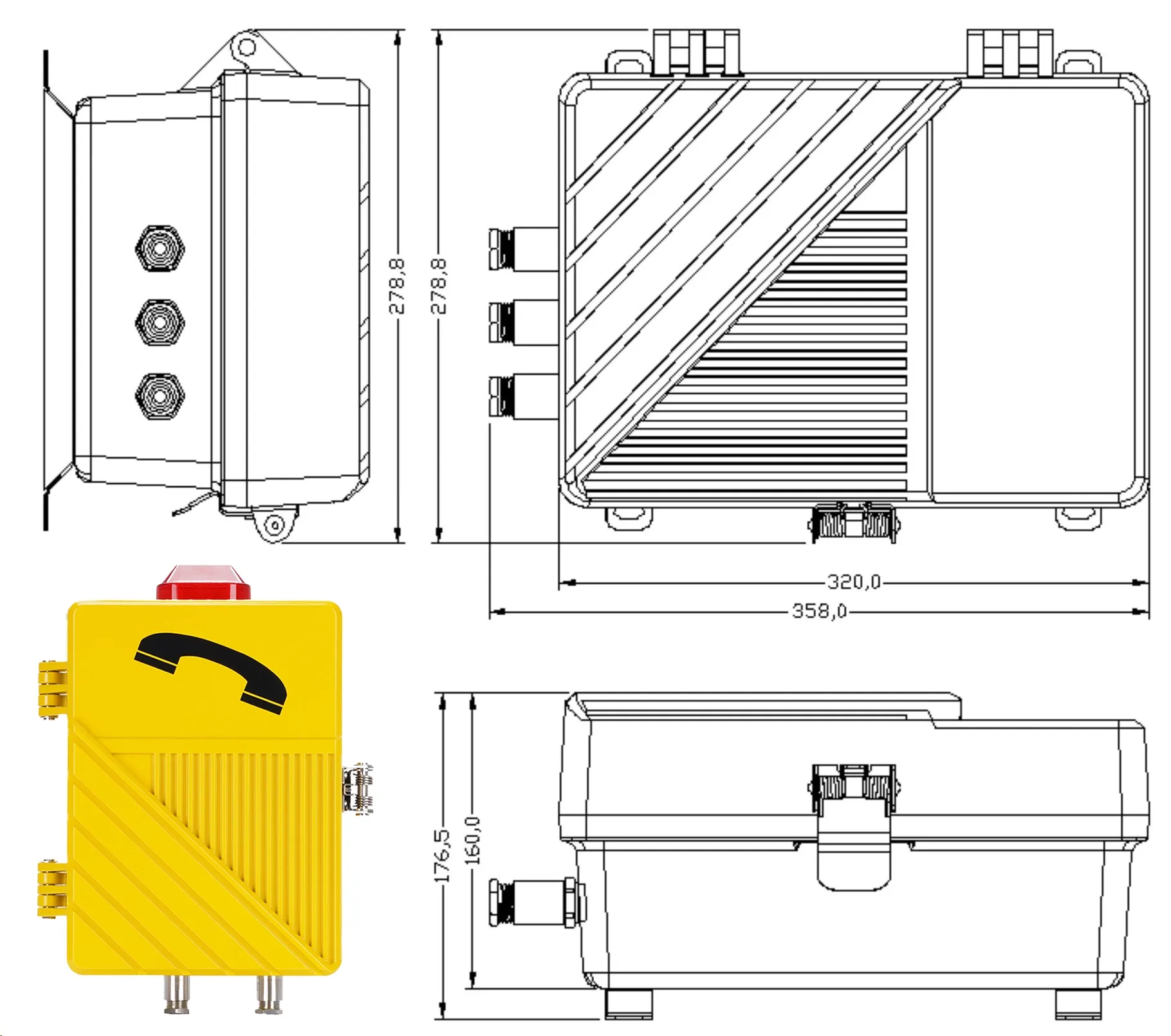

Конкретная физическая конструкция взрывозащищенного оборудования напрямую влияет на его акустические характеристики. При проектировании и производстве необходимо достичь идеального баланса между «собственной безопасностью/огнеупорной защитой» и «акустической достоверностью».
1. Влияние огнеупорного и собственно безопасного дизайна на акустические характеристики
Взрывозащищенные усиленные вызывные станции обычно используют либо огнеупорную (Ex d), либо собственно безопасную (Ex i) конструкцию. Огнеупорные корпуса часто выполнены из толстого литого алюминиевого сплава или нержавеющей стали 316L, при этом зазоры в соединениях строго контролируются до ≤0,15 мм. Такая жесткая, полностью герметичная полость легко создает внутренние акустические резонансы, приводя к приглушенному звуку или искажениям стоячих волн.
Для решения этой проблемы в высококлассные взрывозащищенные вызывные станции встроены акустические демпфирующие материалы в конструкцию внутренней части, оптимизируя объем задней полости динамика для устранения вредных резонансов. Кроме того, материал диафрагмы взрывозащищенного динамика должен сочетать коррозионную стойкость, ударопрочность и хорошие частотные характеристики. Часто используются титановые сплавы или специализированные полимерные композиты.
2. Микрофонный массив и технология шумозащищенного приема звука
С стороны приема звука один всенаправленный микрофон будет захватывать весь окружающий шум. Промышленные взрывозащищенные вызывные станции обычно оснащены шумоподавляющими направленными микрофонами (например, кардиоидными или суперкардиоидными), которые используют принцип разности звуковых давлений для подавления дальнего шума, поступающего с боков и сзади. В экстремальных сценариях (например, ядро буровой платформы) используется технология двухмикрофонного массива. Путем расчета фазовой разности и временной задержки между сигналами, принимаемыми двумя микрофонами, формируется пространственный луч, принимающий звук только из направления рта оператора, достигая коэффициента подавления окружающего шума более 20 дБ.V. Решения по проектированию звукового поля для типичных промышленных сценариев
Различные промышленные сценарии имеют совершенно разные акустические и экологические характеристики; проектирование взрывозащищенной системы усиления должно быть адаптировано к местным условиям.
1. Нефтехимические технологические установки (высокий шум, сложные конструкции)
Характеристики сценария: Наличие многочисленных башен, трубопроводов, плотная компоновка оборудования, несколько источников шума с уровнями до 100–120 дБ, а также коррозионные газы (например, сероводород).
Решение по проектированию: Выбор оборудования с степенью защиты до IP66/IP67 и классом взрывозащиты Ex d IIB/IIC T6. Использование распределенной сети рупорных динамиков. Рекомендуемая высота установки динамиков — 3–4 метра, наклон вниз под углом 15–30 градусов для избежания прямых отражений от крупных металлических резервуаров. Система должна быть глубоко интегрирована с распределенной системой управления (DCS) и системой пожарной сигнализации (FAS) для обеспечения миллисекундного перехвата и принудительного включения экстренного оповещения.
2. Подземные угольные шахтные туннели (большое расстояние, высокая запыленность)
Характеристики сценария: Длинные узкие пространства, высокая концентрация пыли, риск газовых взрывов, расстояния связи могут достигать нескольких километров.
Решение по проектированию: Необходимо использовать сертифицированное для шахт (MA) собственно безопасное оборудование (Ex ib I C T6). Из-за трубчатой формы туннеля звуковые волны медленно ослабевают по оси, но склонны к многократным эхам. Размещать одну собственно безопасную усиленную вызывную станцию каждые 50–100 метров вдоль туннеля. Использовать волоконно-оптическую кольцевую сеть или частную 5G-сеть для передачи аудиосигналов, чтобы обеспечить отсутствие задержек и ослабления на больших расстояниях. Вызывные станции должны иметь функцию автоматического ответа после трех звонков, подходящую для необслуживаемых зон вдоль ленточных конвейеров.
3. Коммуникационные и автомобильные туннели (среды с высокой реверберацией)
Характеристики сценария: Закрытые, длинные и узкие; бетонные поверхности приводят к чрезвычайно большому времени реверберации (до 3–5 секунд); значительный шум от транспортных средств или вентиляционных вентиляторов.
Решение по проектированию: Борьба с высокой реверберацией является основной задачей. Использование мощного централизованного звукоусиления строго запрещено. Необходимо применять «низкомощное, плотное» распределенное размещение колонных или рупорных динамиков. Использовать процессоры DSP для точной синхронизации задержек каждого динамика, обеспечивая фазовую согласованность сигналов от соседних динамиков, поступающих в одну и ту же точку прослушивания, тем самым избегая эффекта гребенчатого фильтра, вызывающего размытие речи. Одновременно значительно ослаблять низкочастотный выход ниже 300 Гц.VI. Монтаж, ввод в эксплуатацию и стандарты настройки системы
Как бы ни был идеален проект, без стандартизированного монтажа и настройки ожидаемая разборчивость речи не достигается. Строительство взрывозащищенных систем усиления должно строго соответствовать «Нормам на строительство систем звукоусиления» (GB 50949-2013) и «Нормам проектирования электроустановок во взрывоопасных средах» (GB 50058-2014).
1. Прокладка кабелей и взрывозащищенная герметизация
Во взрывоопасных зонах аудиосигнальные линии и силовые кабели должны прокладываться в оцинкованных стальных трубах или гибких взрывозащищенных трубопроводах. При входе кабелей во взрывозащищенную вызывную станцию необходимо использовать соответствующие взрывозащищенные кабельные вводы. Разница между внутренним диаметром уплотнительного кольца и внешним диаметром кабеля должна быть ≤1 мм, а степень сжатия контролироваться примерно на 1/3 для обеспечения целостности огнеупорного корпуса. Промежуточные соединения кабелей во взрывоопасных зонах строго запрещены; все соединения должны выполняться внутри утвержденных взрывозащищенных распределительных коробок.
2. Полевое акустическое измерение и интеграция & настройка системы
После установки оборудования обязательна систематическая акустическая настройка. Инженерам необходимо выехать на объект, оснащенный профессиональными шумомерами и аудиоанализаторами (например, NTi XL2):
- Измерение фонового шума: Измерение октавного спектра шума в каждой зоне при нормальной работе оборудования.
- Калибровка уровня звукового давления: Воспроизведение тестовых сигналов розового шума, регулировка усиления каждой вызывной станции для обеспечения того, что воспроизводимый уровень SPL как минимум на 15 дБ выше фонового шума, а распределение SPL по всему объекту равномерное (погрешность ≤±3 дБ).
- Измерение STI/STIPA: Проведение сетевых измерений STIPA в основных зонах деятельности персонала. Если значение STI в точке измерения ниже 0,5, необходимо выполнить целенаправленную оптимизацию, например, корректировку углов динамиков, изменение параметров DSP-эквиализации или добавление звукопоглощающих материалов, пока все точки не соответствуют стандарту.
Инженерный совет: Правильное заземление взрывозащищенной системы усиления критически важно. Система должна использовать общую схему заземления с сопротивлением заземления ≤1 Ом. Металлический корпус взрывозащищенного оборудования должен быть надежно подключен к шине заземления с помощью специальных заземляющих проводов. Это предотвращает накопление статического электричества и искры, вызванные молнией, что является не только требованием взрывозащиты, но и помогает экранировать электромагнитные помехи, улучшая чистоту аудиосигнала.
VII. Заключение
Проектирование звукового поля и оптимизация четкости речи для взрывозащищенных усиленных вызывных станций представляют собой комплексную инженерную задачу, охватывающую науку о взрывозащите, архитектурную акустику и цифровую обработку сигналов. В волне Индустрии 4.0 и интеллектуального производства коммуникационные устройства больше не являются изолированным оборудованием, а интеллектуальными безопасными узлами, интегрирующими протоколы SIP, искусственный интеллект для снижения шума и межсистемную интеграцию (например, с пожарными сигнализациями и системами контроля газа).
