Традиционные системы громкой связи (PA) были в основном рассчитаны на однонаправленное распространение звука. Они могли воспроизводить запланированные объявления или экстренные сообщения, но добавление новых зон, подключение других систем связи или поддержка двустороннего взаимодействия часто требовали отдельного оборудования и дополнительной кабельной проводки. По мере перехода промышленной и общественной инфраструктуры на IP-связь эта модель меняется.

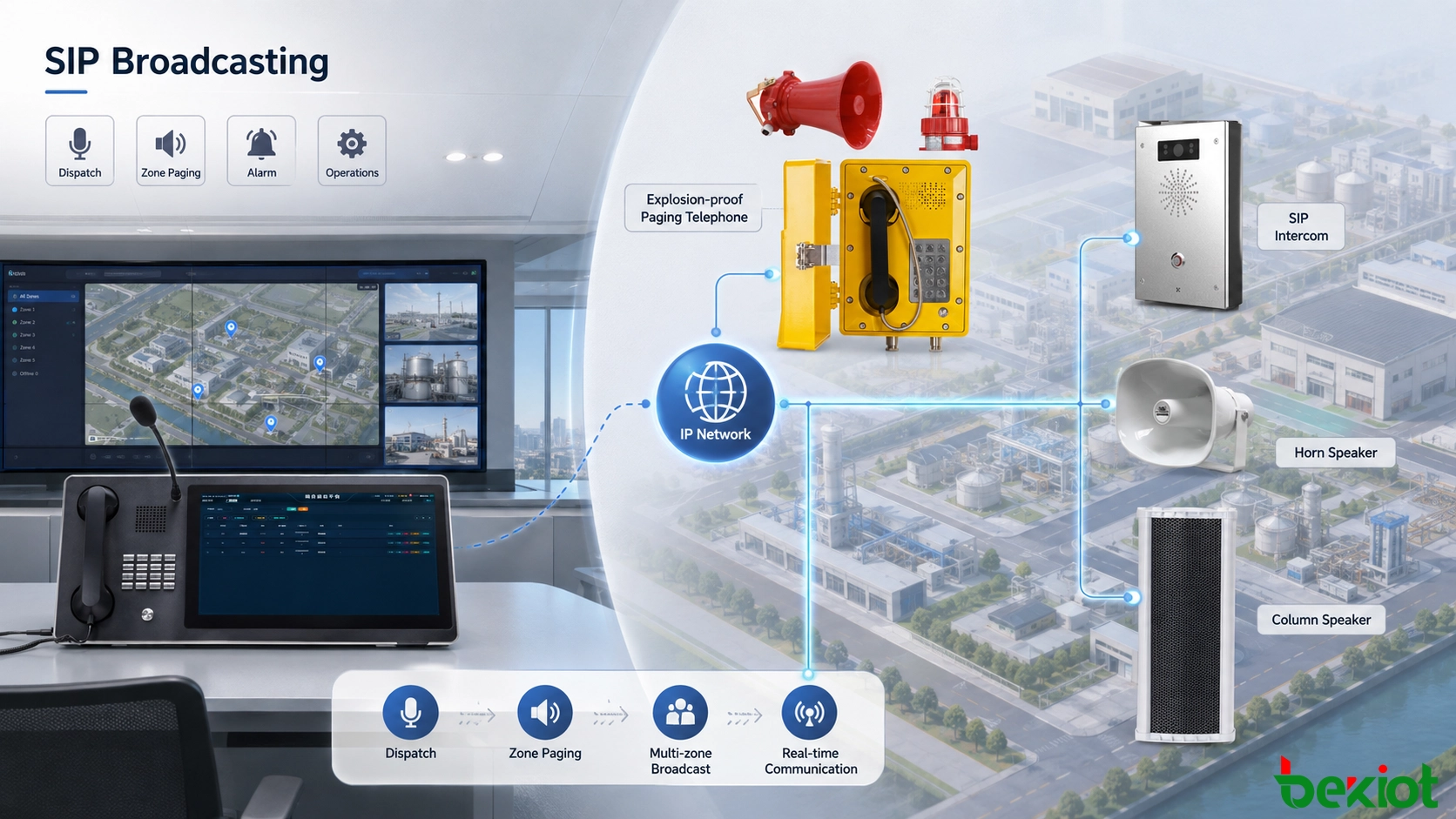

SIP-система оповещения использует стандартные IP-сети для объединения вызова, голосовой диспетчерской, интеркома, экстренного оповещения и оперативного управления. Вместо работы в качестве изолированной сети громкоговорителей она может стать частью более широкой коммуникационной среды, в которой сигналы тревоги, полевые устройства, управляющие платформы и операторы обмениваются информацией в рамках скоординированных рабочих процессов. Это делает архитектуру полезной далеко за пределами обычных школ, офисов и торговых центров.

Почему IP-аудио меняет архитектуру

Основное отличие традиционной системы громкой связи от SIP-архитектуры заключается не просто в способе передачи аудио. Более существенное изменение состоит в том, что отдельные аудиооконечные устройства становятся сетевыми адресуемыми ресурсами связи.

Центр управления может организовать громкоговорители, терминалы вызова, станции интеркома и зоны связи в соответствии со зданиями, производственными участками, платформами, тоннелями или операционными подразделениями. Затем сообщения могут отправляться на одну конечную точку, выбранную группу, определенную зону или на более широкую аудиторию по всему объекту.

Поскольку SIP уже широко используется для IP-голосовой связи, оповещение также может быть интегрировано с телефонными системами, диспетчерскими платформами и сервисами интеркома. Пользователь на месте может инициировать вызов, оператор может ответить из диспетчерской, а то же самое событие впоследствии может запустить адресное объявление для другого персонала.

Архитектура также может обмениваться информацией с платформами автоматизации и мониторинга. Интерфейсы на основе таких протоколов, как Modbus, OPC UA и MQTT, могут использоваться в проектах, где операционным системам необходимо обмениваться информацией о тревогах или состоянии с коммуникационным уровнем.

Такая интеграция меняет роль оповещения. Оно больше не ограничивается воспроизведением заранее записанного аудио. Оно может участвовать в полной операционной последовательности, которая начинается с события и заканчивается подтверждением, уведомлением и регистрацией коммуникационной активности.

Опасные производства

Нефтехимические заводы, объекты природного газа и производственные площадки, связанные с водородом, относятся к средам, где интегрированное голосовое оповещение особенно ценно. Эти объекты могут включать резервуарные парки, технологические установки, компрессорные цеха, погрузочные сооружения и другие места, где возможно присутствие горючих газов или паров.

Оборудование связи, развертываемое в опасных зонах, должно прежде всего соответствовать экологическим и безопасностным требованиям объекта. Однако помимо пригодности конечных устройств, более серьезной задачей является скорость распространения информации после обнаружения аномального состояния.

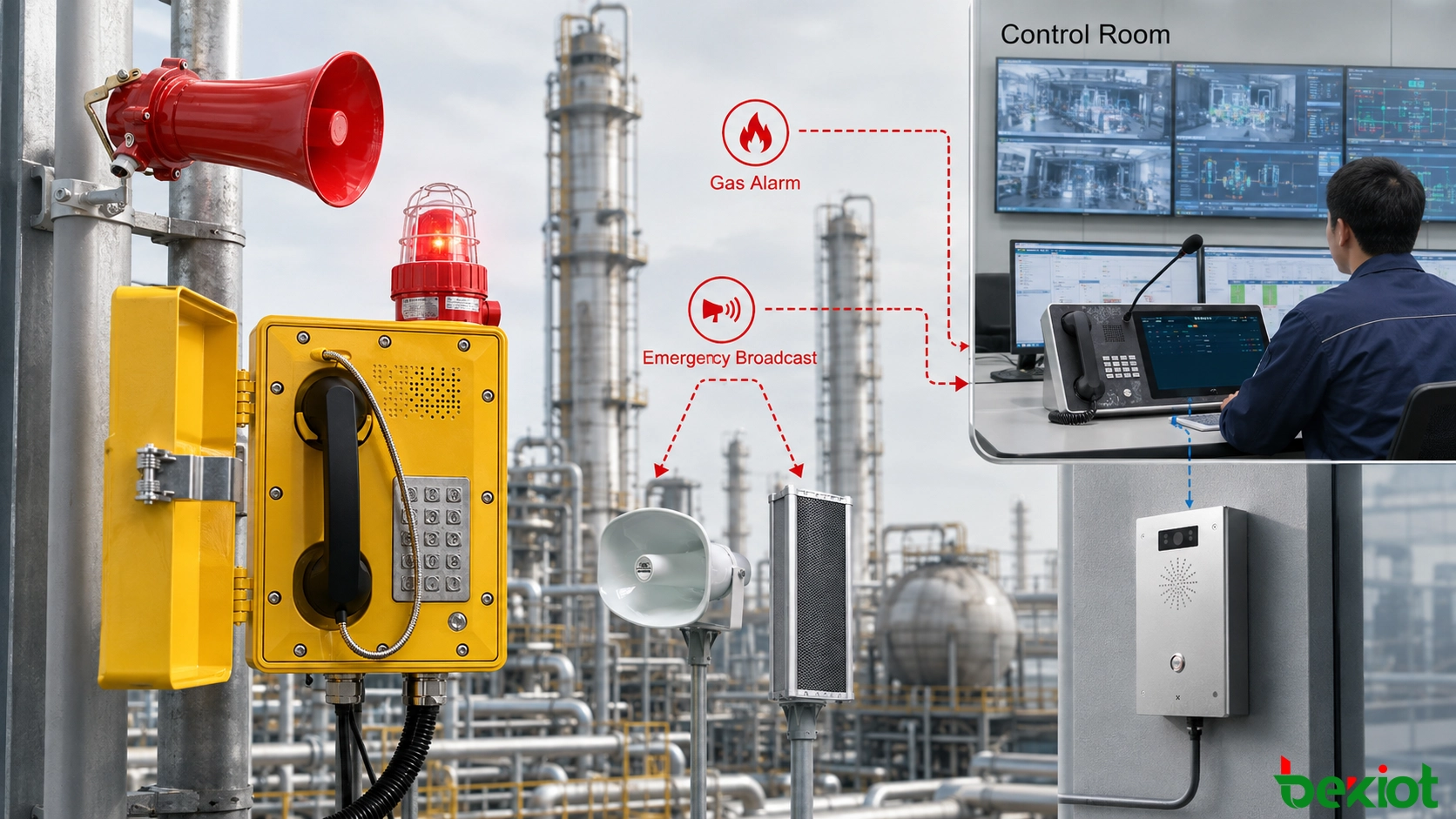

Типовой интегрированный рабочий процесс может включать:

1. Газоанализатор или система мониторинга технологических процессов выявляет аномальное состояние.
2. Событие передается на платформу управления или сигнализации.
3. Система связи выбирает пострадавшую зону.
4. В эту зону отправляется предварительно записанное или прямое голосовое предупреждение.
5. При необходимости визуальные или звуковые сигнальные устройства могут обеспечить дополнительный сигнал внимания.
6. Операторы используют каналы диспетчерской или интеркома для подтверждения обстановки с полевым персоналом.

Такой подход связывает обнаружение и связь, вместо того чтобы заставлять операторов вручную переключаться между несколькими изолированными системами. В правильно спроектированном автоматизированном рабочем процессе экстренное сообщение, которое ранее требовало нескольких ручных шагов, может быть отправлено в течение нескольких секунд, а не минут, пока информация проходит через нескольких людей.

Тот же принцип может поддерживать производственные операции и вне чрезвычайных ситуаций. Диспетчерские могут использовать зональный вызов для координации технического обслуживания, уведомлений о сменах, инструкций по остановке оборудования или временных ограничений доступа, не транслируя сообщение в несвязанные зоны.

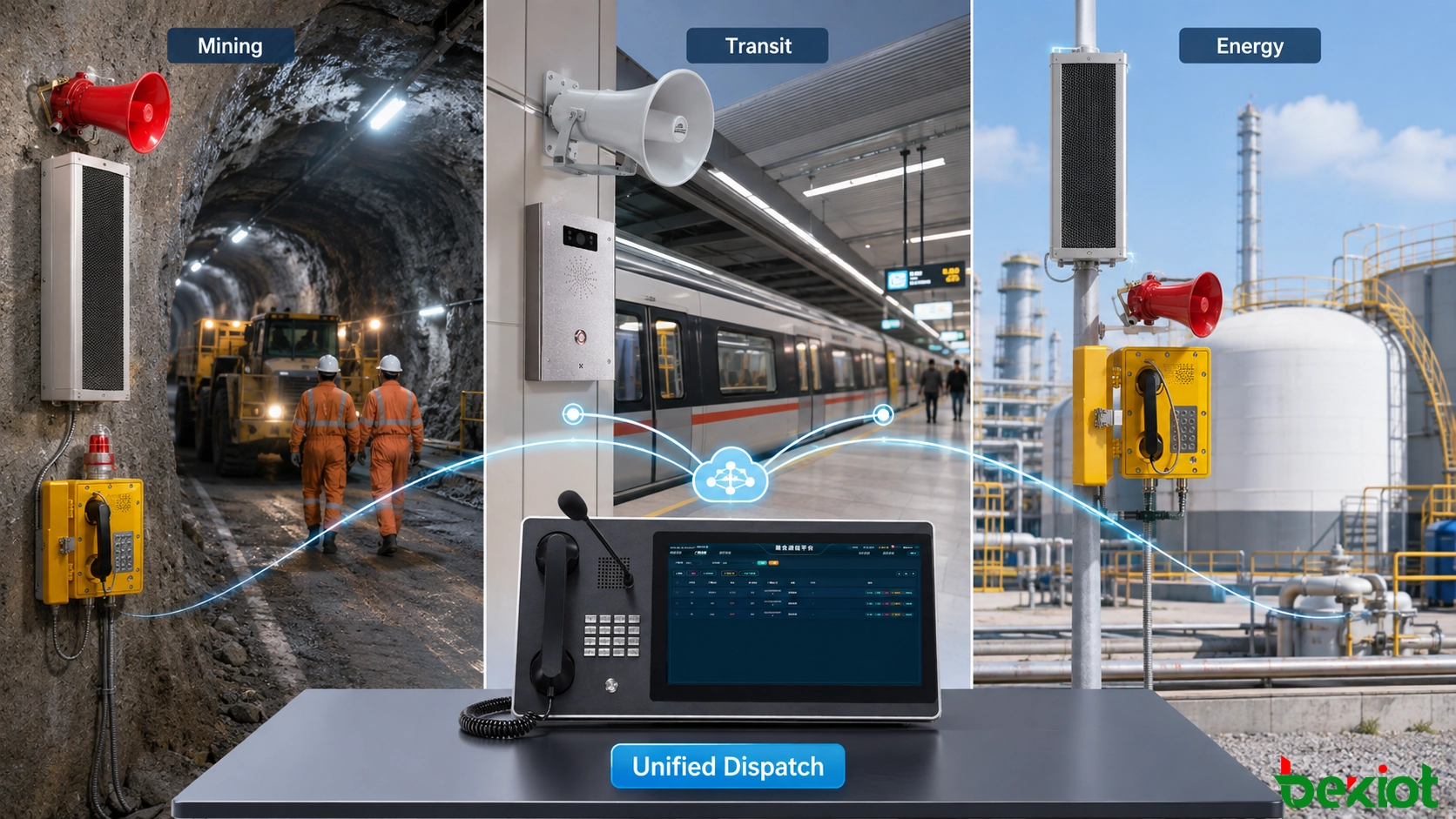

Подземные и удаленные рабочие зоны

Горнодобывающая промышленность сталкивается с иной проблемой связи. Подземные туннели могут простираться на большие расстояния, физические конструкции ослабляют беспроводные сигналы, а работники могут быть отделены от поверхностной диспетчерской несколькими уровнями подземной инфраструктуры.

Система оповещения и интеркома на основе IP может использовать промышленную Ethernet-сеть шахты для размещения проводных точек связи вдоль подземных маршрутов и рабочих зон. Вместо полной зависимости от радиопокрытия фиксированные IP-конечные точки обеспечивают известные места связи, которые могут оставаться на связи с поверхностной диспетчерской.

Если работник обнаруживает аномалию газа или другое опасное состояние, ближайший пункт экстренного вызова может обеспечить прямой канал связи с центром управления. Оператор может принять вызов, определить местоположение и поддерживать двустороннюю голосовую связь при координации реагирования. В исходном материале также подчеркивается возможность подключения информации о местоположении персонала к оповещению, чтобы сообщения могли направляться в конкретные зоны во время спасательных работ.

Это создает три полезных уровня связи:

• Локальное оповещение для работников в пострадавшем подземном участке;
• Двусторонняя связь между подземной точкой и поверхностной диспетчерской;
• Координация с учетом местоположения при наличии систем позиционирования персонала или операционного позиционирования.

Та же архитектура может быть применима к другим протяженным или труднодоступным объектам, таким как туннели, подземные инженерные сети и удаленные промышленные коридоры, где стационарное сетевое соединение более предсказуемо, чем reliance на единственную беспроводную службу.

Транспорт и крупная инфраструктура

Транспортные объекты нуждаются в оповещении не только для экстренных ситуаций. Станции, депо, терминалы и ремонтные мастерские должны обрабатывать обычные объявления, информирование пассажиров, операционную координацию и инструкции по эвакуации в одной и той же физической среде.

На железнодорожном транспорте аудио на основе SIP может быть интегрировано с системой информирования пассажиров, чтобы обычные сообщения и операционные объявления согласовывались с информацией на станции. Во время пожара, сильного пассажиропотока или другой чрезвычайной ситуации операторы могут выбирать конкретные платформы, входы, коридоры или другие зоны вместо трансляции одного и того же сообщения повсюду.

Адресное оповещение важно, поскольку разные зоны могут требовать разных инструкций. Пассажирам у одного выхода может понадобиться использовать другой маршрут, в то время как персонал в незатронутых частях станции может получить только операционное уведомление. Избыточные или не относящиеся к делу объявления могут затруднить понимание экстренной информации.

Аэропорты и порты представляют аналогичные проблемы в более крупном масштабе. Объект может включать пассажирские зоны, грузовые зоны, мастерские, склады, пожарные части, погрузочные площадки и открытые рабочие пространства. Таким образом, одна система должна поддерживать как обычный зональный вызов, так и экстренную связь с более высоким приоритетом.

Порты добавляют еще один экологический вызов, поскольку наружные устройства связи могут работать в условиях влажности, соленого воздуха и крупной техники. Аэропортам может потребоваться связь между терминалами, операционными группами и аварийными службами. В обоих случаях ценность SIP заключается в способности организовывать географически разделенные аудио- и голосовые ресурсы через IP-сеть, вместо создания отдельной изолированной системы для каждой операционной зоны.

Энергетика и эксплуатация объектов

Генерация электроэнергии и крупные энергетические объекты могут использовать ту же архитектуру для уведомлений, связанных с оборудованием. Наблюдательная платформа, такая как SCADA, может выявить температурный режим, состояние оборудования или рабочее состояние, требующее внимания персонала. Затем это событие можно связать с голосовым уведомлением для соответствующей зоны технического обслуживания или эксплуатации.

Преимущество не в том, что оповещение заменяет SCADA или систему управления. Управляющая платформа остается ответственной за мониторинг оборудования и операционную логику. Оповещение обеспечивает человеческий коммуникационный уровень, который преобразует выбранные системные события в понятные голосовые инструкции.

Например, система может различать:

• сигнал тревоги, видимый только персоналу диспетчерской;
• уведомление о техническом обслуживании, отправленное в конкретную рабочую зону;
• предупреждение высокого приоритета, требующее немедленных действий персонала;
• общеобъектовая чрезвычайная ситуация, требующая более широких инструкций.

Такое разделение предотвращает превращение каждой технической тревоги в публичное объявление. Разработчики системы должны определить, какие события требуют голосового уведомления, какие зоны должны его получать и должен ли оператор подтверждать событие перед трансляцией.

Здравоохранение, образование и интеллектуальные объекты

Архитектура также полезна за пределами тяжелой промышленности, поскольку многие общественные среды сталкиваются с одной и той же фундаментальной проблемой: важное сообщение должно быстро достичь нужных людей, не отвлекая остальных.

Больницы

Больницы могут использовать связь на основе SIP для срочных клинических уведомлений, таких как вызов Code Blue, сохраняя при этом обычный вызов и внутриотделенческую связь раздельными. Ценность заключается в маршрутизации сообщения нужным командам или зонам, а не в том, чтобы рассматривать каждое объявление как общебольничную трансляцию.

Школы и университеты

Образовательные учреждения могут комбинировать пункты экстренного вызова, системы мониторинга и зоны оповещения. Пользователь может инициировать тревогу из обозначенного пункта помощи, после чего служба безопасности может проверить событие и использовать адресные объявления при необходимости более широкого уведомления.

Интеллектуальные кампусы и промышленные парки

Крупные кампусы уже могут эксплуатировать интеркомы для посетителей, фоновое аудио, связь систем контроля доступа и экстренное оповещение как отдельные системы. Перевод этих сервисов на скоординированную IP-платформу может уменьшить количество изолированных интерфейсов управления и упростить управление зонами.

Тот же принцип проектирования применим независимо от того, является ли объект больницей, университетом или промышленным парком: обычная и экстренная связь могут использовать общую инфраструктуру, оставаясь разделенными по правам доступа, приоритетам и операционным правилам.

Как спланировать практическое развертывание

Выбор SIP не автоматически создает эффективную систему связи. Проект все равно должен быть спроектирован с учетом реального операционного рабочего процесса объекта.

Практический процесс проектирования должен начинаться с определения зон связи. Крупный объект может содержать производственные зоны, зоны технического обслуживания, пассажирские пространства, общественные коридоры, аварийные зоны и ограниченные места. Их следует сопоставлять с фактическими эксплуатационными обязанностями, а не делить только по геометрии зданий.

Далее необходимо определить, каким системам требуется обмениваться информацией. В зависимости от проекта это могут быть:

• голосовая диспетчерская;
• телефонные или интерком-системы;
• платформы пожарной сигнализации;
• газоанализ;
• DCS или SCADA;
• системы информирования пассажиров;
• системы позиционирования персонала;
• платформы безопасности или мониторинга.

Третий шаг — определить логику событий. Не каждая тревога должна автоматически генерировать общеобъектовое голосовое сообщение. Некоторые события могут требовать подтверждения оператором, в то время как события высокого приоритета могут быть настроены на немедленное адресное оповещение.

Правила приоритетов не менее важны. Экстренные инструкции должны иметь приоритет над обычным фоновым аудио или запланированными объявлениями. Права операторов также должны определять, кто может получать доступ к отдельным зонам, инициировать экстренные сообщения или создавать более крупные группы связи.

Наконец, при проектировании системы следует учитывать запись и журналы событий. В исходном материале подчеркивается важность сохранения журналов операций и записей связи на транспорте и в других управляемых средах. Эти записи могут поддерживать восстановление инцидентов, анализ технического обслуживания и операционную подотчетность.

Заключительные замечания

Основная ценность SIP-оповещения заключается не просто в замене аналогового аудио сетевым. Его более важная роль — соединить голосовое оповещение с диспетчерской, интеркомом, мониторингом и операционными системами через стандартную IP-архитектуру.

Эта архитектура может применяться очень по-разному в зависимости от среды. На опасных промышленных объектах акцент может делаться на газоанализ и экстренную эвакуацию. Шахтам нужна надежная подземная связь. Транспортные объекты зависят от точного управления зонами. Энергетические объекты могут преобразовывать выбранные события SCADA в понятные человеку предупреждения, в то время как больницы и кампусы используют ту же основную концепцию для срочного оповещения команд и общественной безопасности.

Общее требование простое: критически важная информация должна достигать нужных людей, в нужной зоне, в нужное время, через канал связи, который можно управлять и проверять. Когда проект разработан с учетом этого требования, SIP-оповещение становится частью операционной коммуникационной инфраструктуры объекта, а не отдельной системой громкой связи.

Часто задаваемые вопросы

Может ли SIP-оповещение работать в той же сети, что и другие IP-сервисы?

Оно может использовать общую IP-инфраструктуру, если сеть спроектирована с учетом требуемого трафика, надежности и политик безопасности. В крупных или критических проектах голосовой трафик все же может быть логически или физически разделен в соответствии с требованиями к проектированию сети.

Должна ли каждая системная тревога вызывать голосовое объявление?

Нет. Правила обработки событий должны различать технические тревоги, предназначенные для операторов, и события, требующие оповещения персонала. Некоторые сообщения могут быть автоматическими, в то время как другие должны требовать подтверждения перед трансляцией.

Как объекту следует готовить предварительно записанные экстренные сообщения?

Сообщения должны быть краткими, привязанными к местоположению и ориентированными на действия. Также следует определить, кто может утверждать, обновлять и тестировать содержимое сообщений, чтобы экстренные инструкции оставались согласованными с текущими операционными процедурами.

Что произойдет, если часть IP-сети станет недоступной?

Ответ зависит от архитектуры сети. Критические развертывания должны оценивать резервирование сети, резервное питание, альтернативные каналы связи и поведение конечных устройств при частичных сбоях сети до ввода в эксплуатацию.

Можно ли постепенно мигрировать существующую систему громкой связи?

Во многих проектах миграция может быть поэтапной, если существующая аудиоинфраструктура и новый IP-коммуникационный уровень могут быть соединены через подходящие интерфейсы. Объект может сначала выделить приоритет критическим зонам и расширять IP-архитектуру по мере того, как позволяют операционные требования и бюджеты.
