Промышленное предприятие, транспортный диспетчерский центр или центр управления в чрезвычайных ситуациях редко зависят только от одной сети связи. Стационарные рабочие места могут использовать SIP-телефоны, во взрывоопасных зонах могут требоваться взрывозащищённые телефоны, полевой персонал использует радиостанции, а производственные зоны также могут быть оснащены громкоговорителями оповещения, интерком-станциями, камерами видеонаблюдения и устройствами сигнализации.

Проблемы возникают, когда одно событие требует одновременного использования нескольких таких систем. Диспетчеру, реагирующему на утечку газа, отказ оборудования или инцидент безопасности, может потребоваться определить место события, связаться с находящимся поблизости персоналом, вызвать радиогруппу, просмотреть изображение с камеры и передать инструкции в затронутую зону. Если каждый ресурс остаётся изолированным, оператору приходится переключаться между разными консолями, списками контактов и программными платформами.

Единая диспетчерская система объединяет эти ресурсы в общей рабочей среде с помощью SIP, IP-сетей, RoIP-шлюзов, медиаинтерфейсов и интеграции приложений. Существующее оборудование при этом не обязательно должно заменяться. Первая задача заключается в определении того, каким образом каждый коммуникационный ресурс может быть подключён, управляем и связан с рабочими процессами диспетчерского центра.

Почему системы связи остаются изолированными

Использование одной и той же Ethernet-сети не означает, что различные системы связи автоматически могут взаимодействовать друг с другом. SIP-телефоны, радиосистемы, системы громкого оповещения, камеры и устройства сигнализации используют разные методы сигнализации, адресации и управления.

SIP-телефон обычно регистрируется на IP-АТС или коммуникационном сервере. SIP отвечает за установление вызова и маршрутизацию, а голос передаётся в виде IP-медиапотока. Радиоканал предъявляет другие требования: передаваемый и принимаемый звук, управление PTT и определение состояния приёма могут также потребовать обмена с диспетчерской платформой. Система оповещения ориентирована на зоны, приоритеты и распределение аудио, тогда как системы CCTV и сигнализации работают с идентификаторами камер, событиями, местоположениями и прикладными данными.

Поэтому интеграция может выполняться на нескольких уровнях:

Это объясняет, почему некоторые устройства могут регистрироваться напрямую через SIP, другим требуется шлюз, а третьи должны интегрироваться через API или специализированный интерфейс платформы.

Обычная телефонная система в основном управляет внутренними номерами, транками и вызовами. Единая диспетчерская система расширяет эту модель на радиоканалы, зоны оповещения, камеры, точки сигнализации, GIS-локации и сторонние эксплуатационные ресурсы.

Архитектура единой диспетчерской системы

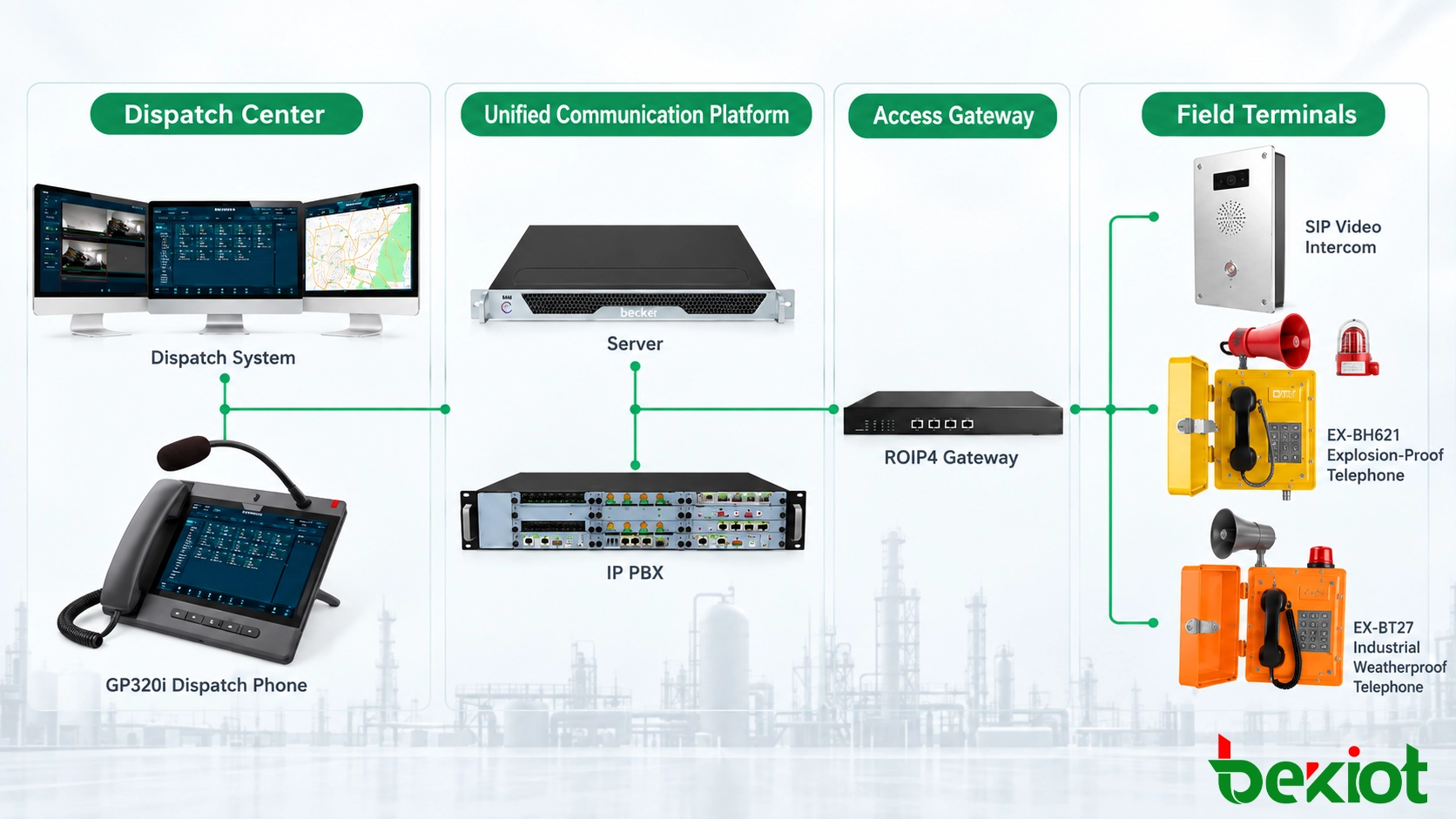

Практическая система обычно организована в четыре части: диспетчерский уровень, коммуникационное ядро, уровень доступа и полевые ресурсы. Количество серверов и шлюзов меняется в зависимости от масштаба проекта, однако логика связи остаётся схожей.

Диспетчерский уровень

Диспетчерский уровень — это рабочая среда операторов. Он может объединять диспетчерское программное обеспечение, настольные консоли, консоли оповещения, GIS, видеОкна, коммуникационные группы и информацию о событиях.

Ресурсы должны отображаться в соответствии с их эксплуатационным назначением, а не только по номеру устройства. Оператор может выбрать группу технического обслуживания, радиоканал 2, оповещение резервуарной зоны или интерком восточных ворот, не выясняя заранее, какая базовая платформа управляет данным ресурсом.

Коммуникационное ядро

Основная платформа обеспечивает SIP-регистрацию, нумерацию, маршрутизацию вызовов, конференц-связь, права доступа и медиасервисы. В зависимости от требований к ёмкости и надёжности система может включать IP-АТС, сервер унифицированных коммуникаций, диспетчерский сервер и сервис записи.

SIP-телефоны, диспетчерские телефоны и совместимые интерком-терминалы могут регистрироваться напрямую. Другие системы подключаются к ядру через шлюзы или интерфейсы прикладного уровня.

Уровень доступа

Уровень доступа преобразует и подключает коммуникационные ресурсы, которые не могут напрямую работать в IP-диспетчерской среде. RoIP-шлюзы подключают радиоканалы, голосовые шлюзы позволяют сохранить аналоговые телефоны или ресурсы устаревшей АТС, а интерфейсы оповещения позволяют интегрировать существующую инфраструктуру громкого оповещения.

В проектах модернизации этот уровень часто важнее самой диспетчерской интерфейсной части. Перед заменой оборудования сначала следует проверить, какие доступные интерфейсы уже имеются у существующих систем.

Полевые ресурсы

Полевые ресурсы могут включать IP-телефоны, промышленные телефоны, взрывозащищённые телефоны, SIP-интеркомы, громкоговорители оповещения, звуковые колонны, переносные радиостанции, мобильные радиостанции, камеры и устройства сигнализации.

Единая диспетчерская система не отменяет необходимость выбора терминалов, соответствующих реальным условиям эксплуатации. Во взрывоопасных зонах по-прежнему требуется подходящее взрывозащищённое оборудование, а на открытых наружных площадках могут потребоваться атмосферостойкие промышленные терминалы.

Интеграция телефонии и SIP

SIP-терминалы обычно являются наиболее простыми для интеграции ресурсами. IP-телефоны, диспетчерские телефоны и SIP-интеркомы могут регистрироваться на коммуникационной платформе с использованием индивидуальных учётных записей или внутренних номеров. Затем платформа управляет маршрутизацией, правами и коммуникационными группами.

Одна и та же среда может поддерживать прямые вызовы, групповую связь, переадресацию и конференц-функции без необходимости использовать отдельный интерфейс управления для каждого типа терминала.

Существующие телефонные системы

Объекты с аналоговыми телефонами или существующей АТС не обязательно требуют полной замены системы. Аналоговые пользователи могут быть подключены через FXS-шлюзы, а существующая АТС — через SIP-транк или голосовой шлюз, если имеются совместимые интерфейсы.

Планирование нумерации становится важным, когда старые и новые системы работают параллельно. Диапазоны внутренних номеров, приоритеты маршрутов и количество одновременных каналов необходимо определить до переключения, чтобы пользователи обеих систем могли связываться с нужными адресатами без конфликтов нумерации.

Таким образом, проект единой диспетчерской системы может внедряться поэтапно. Новые SIP-терминалы могут устанавливаться там, где требуются дополнительные функции, а исправные устаревшие телефоны могут продолжать работать через соответствующие шлюзы.

Интеграция радиосвязи через RoIP

Интеграция радиосвязи отличается от обычной SIP-телефонии, поскольку диспетчерская платформа должна управлять не только голосом. Ей требуется возможность активировать радиопередачу и определять, когда радиоканал принимает сигнал.

RoIP-шлюз располагается между радиооборудованием и IP-сетью. Радиоинтерфейс обычно передаёт звук на передачу, звук на приём и управляющие сигналы, такие как PTT и COR. Сетевой интерфейс передаёт необходимые аудио- и управляющие данные в диспетчерскую систему.

Упрощённая схема соединения:

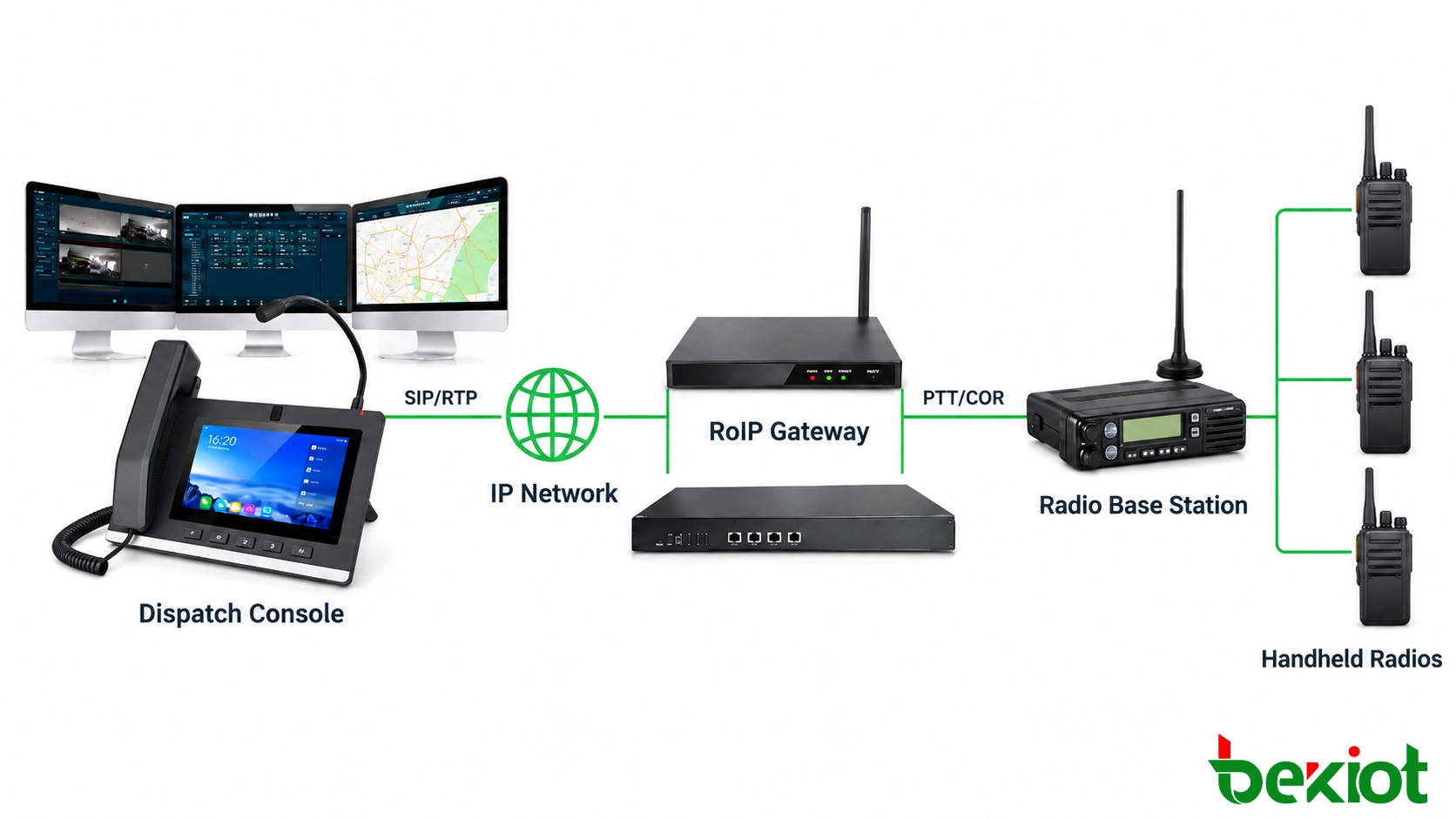

Диспетчерская консоль → IP-сеть → RoIP-шлюз → Базовая радиостанция → Переносные радиостанции

После подключения радиоканал может отображаться как диспетчерский ресурс. Оператор может выбрать производственный, технический, охранный или аварийный канал непосредственно из диспетчерского интерфейса, не используя отдельную радиоконсоль.

Многоканальные RoIP-шлюзы позволяют подключать несколько радиоресурсов, при этом каждый канал остаётся отдельно идентифицируемым в системе. Одноканальные или многоканальные шлюзы могут выбираться в зависимости от количества требуемых радиоинтерфейсов на каждом объекте.

Требования к радиоинтерфейсу

Радиосоединение необходимо проверить до ввода системы в эксплуатацию. Важные параметры включают аудиоинтерфейс, уровни передачи и приёма, метод управления PTT, COR или определение приёма, а также поведение канала.

Одна только передача аудио не создаёт полноценного диспетчерского соединения. Система может успешно передавать принимаемый голос, но при этом не сможет выполнять передачу, если управление PTT настроено неправильно.

Производительность сети также имеет значение. Чрезмерная задержка, джиттер или потеря пакетов могут ухудшать работу связи Push-to-Talk, особенно когда радиоресурсы подключены через удалённые IP-каналы.

Связанное решение: Система радиодиспетчерской связи

Интеграция PA, видео и сигнализации

Системы громкого оповещения, видео и сигнализации не следует просто добавлять на диспетчерский экран как отдельные приложения. Их ценность возрастает, когда каждый ресурс связан с физической зоной, устройством или эксплуатационным событием.

Громкое оповещение

SIP-устройства оповещения могут подключаться через IP-коммуникационную среду, тогда как традиционные усилители и сети громкоговорителей могут потребовать аудиошлюз или шлюз оповещения.

Громкоговорители обычно объединяются в эксплуатационные зоны, такие как производственная зона, склад, погрузочная площадка или наружная территория. Диспетчер выбирает зону, а не каждый громкоговоритель по отдельности.

Также следует определить приоритет оповещения. Обычные объявления, эксплуатационные сообщения и экстренные инструкции могут иметь разные уровни приоритета, чтобы критически важная связь не блокировалась аудио с более низким приоритетом.

Интеграция видео

Интеграция CCTV осуществляется через связывание ресурсов, а не через регистрацию, аналогичную телефонной. Камера может быть привязана к входу, производственной установке, зоне сигнализации или полевому терминалу.

При поступлении интерком-вызова или тревоги платформа может автоматически отображать соответствующую камеру или предоставлять прямой доступ к нужному видеопотоку. Операторам больше не требуется искать нужную камеру в длинном списке перед проверкой затронутой зоны.

Интеграция сигнализации

Газовые датчики, аварийные кнопки, системы пожарной сигнализации и сторонние платформы мониторинга могут передавать информацию о событиях через API, цифровые I/O или другие поддерживаемые интерфейсы.

Платформа должна определять тип события, источник и местоположение. Затем эти значения используются для поиска коммуникационных ресурсов, связанных с той же зоной.

Например, Резервуарная зона A может быть связана со следующими ресурсами:

• взрывозащищённым телефоном;
• радиоканалом технического обслуживания;
• локальной зоной громкого оповещения;
• ближайшими камерами CCTV;
• точкой обнаружения газа;
• ответственным эксплуатационным персоналом.

Таким образом, платформа не просто отображает несколько систем на одном экране. Она устанавливает связь между инцидентом и коммуникационными ресурсами, необходимыми для реагирования на него.

Диспетчеризация на основе событий

Диспетчеризация на основе событий превращает интеграцию ресурсов в рабочий процесс. Вместо того чтобы начинать с перечня устройств, диспетчер начинает с самого происшествия.

Рассмотрим газовую тревогу в технологической зоне. Система сигнализации передаёт событие с идентификатором местоположения или оборудования. Диспетчерская платформа использует этот идентификатор для получения связанной GIS-локации, камер, телефонных терминалов, радиоканала, зоны оповещения и ответственного персонала.

Типичная последовательность может быть следующей:

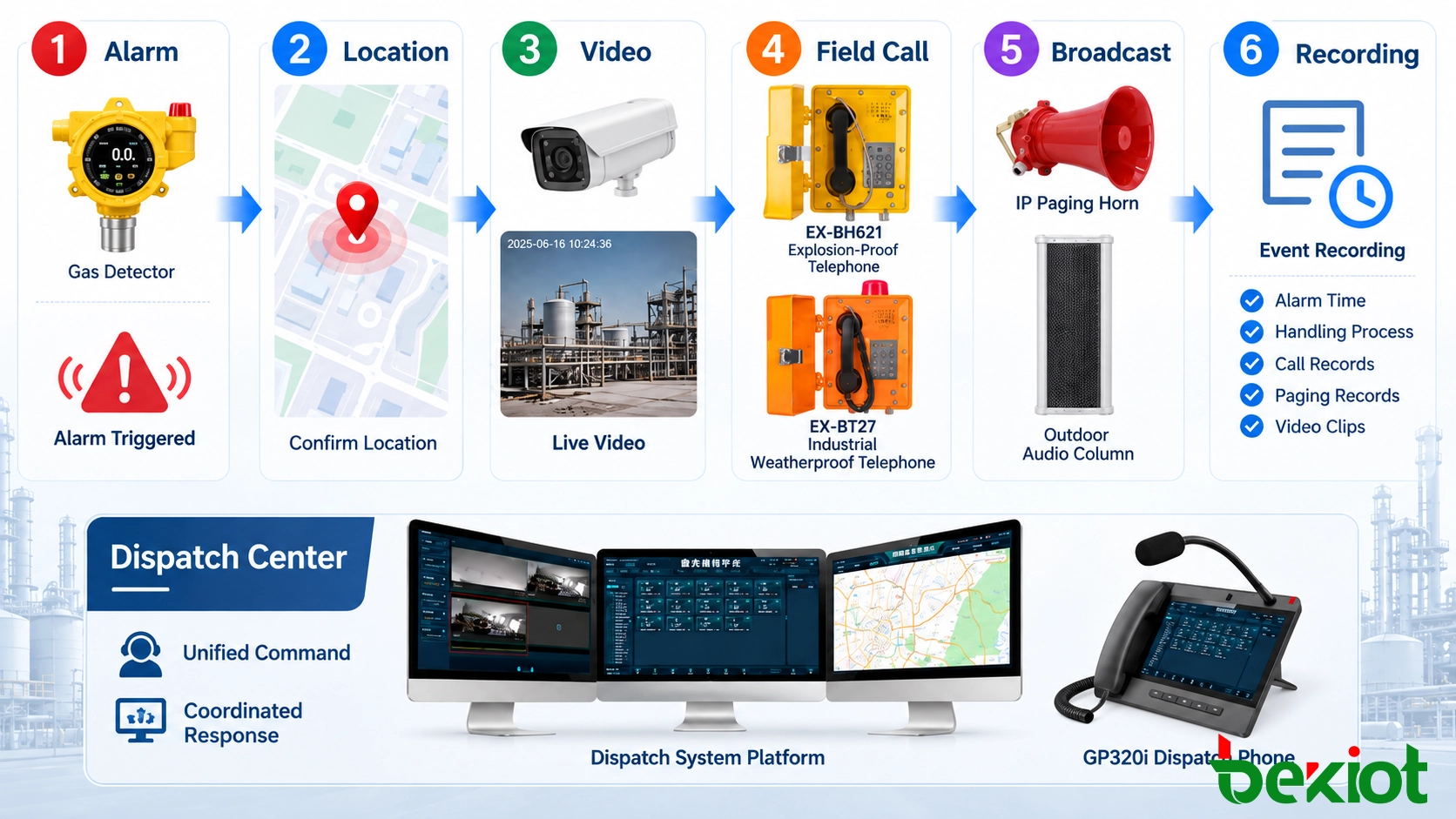

Тревога → Местоположение → Видеопроверка → Вызов персонала → Зональное оповещение → Координация → Запись

Оператор может сначала проверить затронутую зону по видео, затем связаться с находящимся поблизости персоналом через промышленный телефон или радиоканал. Если инцидент расширяется, дополнительные группы могут быть включены во временную коммуникационную группу или конференцию. После этого инструкции могут передаваться только в соответствующую зону оповещения.

Вызовы, диспетчерские действия и записи переговоров могут быть связаны с событием для последующего анализа.

Автоматизация должна применяться с учётом эксплуатационного риска. Платформа может автоматически определять местоположение события, отображать связанные ресурсы и подготавливать коммуникационные действия. Критические инструкции, сообщения об эвакуации или решения, связанные с производственными процессами, могут по-прежнему требовать подтверждения оператора.

Такой баланс особенно важен в промышленных и аварийных условиях, где быстрый доступ к информации полезен, но эксплуатационная ответственность и полномочия должны оставаться чётко определёнными.

Планирование интеграции и внедрения

Проектирование системы следует начинать с анализа существующей коммуникационной среды, а не с заранее выбранной модели сервера или консоли. Первая задача — определить, что уже установлено, какие интерфейсы доступны и какие ресурсы действительно должны взаимодействовать между собой.

Сопоставление ресурсов

После подтверждения доступных интерфейсов ресурсы следует организовать по принципу их фактического использования. На крупном объекте могут быть сотни внутренних номеров, несколько радиоканалов, множество зон оповещения и большое количество камер. Отображение всех этих ресурсов в виде одного плоского списка устройств замедлит работу диспетчера.

Вместо этого ресурсы можно группировать по подразделению, объекту, рабочей зоне, должностной роли, радиогруппе, зоне оповещения или типу события. Телефон технического обслуживания может входить в группу отдела технического обслуживания при обычной работе и одновременно отображаться в группе аварийного реагирования при серьёзном происшествии.

Надёжность

По мере того как всё больше коммуникационных функций зависит от IP-среды, доступность сети и серверов становится частью проектирования системы связи. Критически важные проекты могут требовать резервных серверов, резервных диспетчерских рабочих мест, источников бесперебойного питания, отказоустойчивой коммутации и альтернативных каналов связи.

В многосайтовых системах также необходимо оценивать задержку WAN, потерю пакетов и работу системы при недоступности удалённого соединения. Локальная связь должна оставаться доступной там, где эксплуатационные требования предусматривают продолжение работы на уровне объекта при отказе WAN.

Политики VLAN и QoS могут использоваться для разделения или приоритизации критически важного голосового и диспетчерского трафика, если та же сеть одновременно передаёт видео, офисные данные или другие приложения с высокой пропускной нагрузкой.

Для существующего объекта практическая последовательность внедрения может быть следующей:

Существующие ресурсы → Проверка интерфейсов → Сетевая интеграция → Сопоставление ресурсов → Диспетчерский рабочий процесс

Такая последовательность позволяет избежать замены оборудования только потому, что оно относится к более старой системе. Устройства с подходящими интерфейсами могут продолжать использоваться, а шлюзы и интеграция приложений постепенно формируют единую IP-диспетчерскую среду.

Поэтому единая диспетчерская система определяется не количеством коммуникационных функций, отображаемых на одном экране. Её ценность заключается в соединении ресурсов, которые ранее работали независимо, и предоставлении к ним доступа в зависимости от местоположения, роли и события.

При планировании системы Becke Telcom может оценить существующие телефонные системы, радиоканалы, зоны оповещения, интерфейсы сигнализации, состояние сети и диспетчерские рабочие места перед определением необходимой конфигурации IP-АТС, RoIP-шлюзов, диспетчерских консолей и полевых терминалов. В сложных проектах основные вопросы остаются практическими: какие системы следует сохранить, какие ресурсы должны взаимодействовать и какой коммуникационный рабочий процесс должен запускаться при возникновении события?
