В современных проектах интеграции телекоммуникационных систем бесшовное взаимодействие различных телефонных коммуникационных систем является ключевым требованием для предприятий и организаций. Для обеспечения совместимости между самостоятельно развернутыми коммуникационными системами и сетями телекоммуникационных операторов технология магистралей выступает в качестве критического связующего звена. Два основных типа магистралей—аналоговые и цифровые—широко используются для такой интеграции, в то время как IP-магистрали в последние годы стали популярной альтернативой. Becke Telcom, ведущий поставщик коммуникационных решений, предлагает полный портфель магистральных шлюзов, магистральных карт и ROIP-шлюзов, чтобы поддержать предприятия в выборе подходящего магистрального оборудования и подаче заявок на соответствующие ресурсы линий в соответствии с их реальными потребностями. Понимание технических характеристик, различий в производительности и адаптивности к сценариям аналоговых и цифровых магистралей является основой для рациональной конфигурации оборудования и эффективной работы телекоммуникационной системы. В этой статье рассматриваются основные различия между аналоговыми и цифровыми магистралями, с акцентом на их технических спецификациях, сценариях применения и практических аспектах развертывания.
Что такое телекоммуникационная магистраль?
Телекоммуникационная магистраль представляет собой выделенную коммуникационную линию, которая соединяет внутреннюю коммуникационную систему предприятия с общественной коммутируемой телефонной сетью (PSTN), управляемой телекоммуникационными операторами. Это соединение реализуется с помощью профессиональных магистральных шлюзов или магистральных карт, которые выступают в качестве интерфейса между частной коммуникационной инфраструктурой предприятия и общественной сетью оператора. Выбор типа магистрали напрямую определяет тип оборудования, необходимого для развертывания, и ресурсы линий, которые необходимо запросить у операторов. Для предприятий неточное понимание технологии магистралей может привести к несоответствию конфигурации оборудования, неэффективному использованию ресурсов линий или плохой производительности коммуникационной системы. Независимо от того, речь идет о небольших офисных сценариях с низкой одновременностью вызовов или крупных командных центрах с высоким объемом коммуникаций, выбор правильного решения на основе магистралей является предпосылкой для обеспечения стабильной и эффективной связи.
Аналоговые магистрали: технические особенности и сценарии применения
Аналоговые магистрали представляют собой традиционную технологию магистралей для подключения к PSTN, и их принцип работы совпадает с принципом работы обычных телефонных линий, что делает их наиболее интуитивным типом магистралей для понимания и развертывания предприятиями.
Основные технические характеристики
Аналоговые магистрали основаны на передаче аналоговых сигналов, при этом каждая физическая линия поддерживает только один одновременный вызов. Например, для создания 10 одновременных каналов вызовов с телекоммуникационным оператором предприятие должно запросить 10 независимых аналоговых телефонных линий и подключить их к внутреннему коммуникационному оборудованию с помощью аналоговых магистральных шлюзов или аналоговых магистральных карт. Основной интерфейс аналоговых магистральных шлюзов — это интерфейс FXO (Foreign Exchange Office), предназначенный для прямого подключения к линиям PSTN, предоставляемым операторами. Стандартный метод доступа использует двухжильные телефонные линии, при этом распространенные физические интерфейсы включают интерфейсы с разъемами RJ11 и интерфейсы многопарных кабелей, которые могут быть подключены через прямую проводку с разъемами или проводку на распределительной панели для централизованного управления.
Передача сигналов в аналоговых магистралях основана на изменениях напряжения и аудиосигналов на телефонной линии. Коммуникационная система определяет состояние вызова—включая соединение, отключение и сигнал занятости—путем обнаружения этих изменений аналоговых сигналов, что является основным принципом работы аналоговой технологии магистралей.
Ограничения производительности и присущие преимущества
Как зрелая, но устаревшая коммуникационная технология, аналоговые магистрали имеют очевидные ограничения в производительности. Их передача аналоговых сигналов сильно подвержена внешним помехам, что приводит к плохому качеству вызовов в сложных электромагнитных средах. Кроме того, аналоговые магистрали характеризуются медленной передачей сигнализации и высокими долгосрочными затратами на обслуживание, поскольку каждая линия требует независимой проводки и обнаружения неисправностей. С развитием цифровой коммуникационной технологии аналоговые магистрали постепенно заменяются цифровыми магистралями и IP-магистралями в большинстве средних и крупных сценариев применения.
Однако аналоговые магистрали сохраняют уникальные преимущества в небольших сценариях: их режим работы «одна линия — один канал» легко понять и развернуть, и они поддерживают функциональность plug-and-play без сложной конфигурации параметров. Этот преимущество сложно воспроизвести для цифровых и IP-магистралей, которые требуют профессиональной технической отладки, что делает аналоговые магистрали экономически выгодным выбором для микропредприятий и небольших офисов с простыми коммуникационными потребностями.
Типичные сценарии применения
Аналоговые магистрали в основном применяются в небольших сценариях с низкой одновременностью вызовов и простыми коммуникационными требованиями, такими как малые розничные магазины, отдельные офисы и центры общественных услуг. В этих сценариях обычно наблюдается менее 10 одновременных вызовов, и требования к стабильности связи относительно низки. Функциональность plug-and-play аналоговых магистралей позволяет снизить первоначальные затраты на развертывание и техническое обслуживание для предприятия, что делает их практичным выбором для легковесных коммуникационных потребностей.
Цифровые магистрали: технические особенности и сценарии применения
Цифровые магистрали являются основной технологией магистралей для современной телекоммуникационной интеграции, основанной на передаче цифровых сигналов для достижения высокоэффективной и стабильной кросс-системной аудиоинтеграции. В Китае цифровые магистрали универсально используют технический стандарт E1, который стал отраслевым эталоном для сценариев с высоким объемом коммуникаций.
Основные технические характеристики
Цифровые магистрали передают дискретные цифровые сигналы вместо непрерывных аналоговых сигналов, при этом канал E1 имеет общую скорость передачи 2,048 Мбит/с (часто называемый «линией 2М» при запросе ресурсов у операторов). Оборудование для передачи по E1 разработано с двумя стандартными интерфейсами импеданса—120 Ом и 75 Ом—для адаптации к различным средам проводки и требованиям сетей операторов.
Структура кадра E1 состоит из 32 временных слотов с четким разделением функциональных ролей: Временной слот 0 предназначен для синхронизации тактов, чтобы обеспечить согласованную передачу сигналов между системой предприятия и сетью оператора; Временной слот 16 используется для передачи сигнализации для реализации управления вызовами и обратной связи о состоянии; оставшиеся 30 временных слотов поддерживают независимые каналы передачи голоса. Эта структурная конструкция позволяет одной цифровой магистрали E1 поддерживать 30 одновременных вызовов, что является качественным скачком в пропускной способности передачи по сравнению с аналоговыми магистралями.
Поддержка протоколов сигнализации
Цифровые магистрали поддерживают несколько профессиональных протоколов сигнализации, причем ISDN-PRI (Primary Rate Interface) и SS7 (система сигнализации №7) являются наиболее широко используемыми в Китае. ISDN-PRI подходит для средних и крупных корпоративных коммуникационных систем, а SS7 является основным протоколом сигнализации для крупных общественных сетей связи и профессиональных командных центров. Важно отметить, что большинство цифровых магистральных шлюзов и карт на рынке не поддерживают одновременную совместимость с протоколами ISDN-PRI и SS7. Предприятия должны заранее подтвердить протокол сигнализации, поддерживаемый оператором, и выбрать соответствующее цифровое магистральное оборудование, чтобы избежать несоответствия протоколов и сбоев в связи.
Преимущества производительности и затраты на развертывание
По сравнению с аналоговыми магистралями цифровые магистрали имеют значительные преимущества в производительности: передача цифровых сигналов устойчива к внешним помехам, обеспечивая стабильное качество вызовов даже в сложных электромагнитных средах; централизованный режим передачи снижает сложность проводки и повышает эффективность обнаружения неисправностей; высокая пропускная способность по одновременным вызовам удовлетворяет коммуникационным потребностям сценариев с высоким объемом трафика. Кроме того, цифровые магистрали предлагают более высокую безопасность благодаря возможностям шифрования цифровых сигналов для предотвращения утечки информации во время передачи, что делает их подходящими для чувствительных коммуникационных сценариев, таких как государственные органы и финансовые учреждения.
Единственный недостаток цифровых магистралей — это относительно высокие затраты на развертывание и использование, включая стоимость профессиональных цифровых магистральных шлюзов, расходы на техническую отладку и более высокие тарифы на ресурсы линий у операторов. Однако стоимость одного одновременного вызова значительно ниже, чем у аналоговых магистралей, если учитывать поддержку 30 одновременных вызовов одной линией E1, что делает цифровые магистрали более экономически выгодными для средних и крупных сценариев в долгосрочной перспективе.
Типичные сценарии применения
Цифровые магистрали разработаны для сценариев с высоким объемом коммуникаций и высокой стабильностью, включая штаб-квартиры крупных предприятий, колл-центры, интегрированные аудиовизуальные диспетчерские командные центры и системы связи промышленных парков. Эти сценарии требуют десятков или даже сотен одновременных вызовов и имеют строгие требования к стабильности связи, реальному времени и безопасности. Цифровые магистрали также являются основным решением на основе магистралей для крупных проектов интеграции, таких как системы общественной безопасности, пожарной охраны и транспортного командования, где их высокая пропускная способность и надежность могут обеспечить бесперебойное проведение экстренной диспетчеризации и повседневной связи.
Основные различия между аналоговыми и цифровыми магистралями
Фундаментальное различие между аналоговыми и цифровыми магистралями заключается в режиме передачи сигналов, что в дальнейшем приводит к различиям в технических характеристиках, производительности и адаптивности к сценариям. Ниже приведено подробное сравнение их ключевых атрибутов с сохранением основных технических параметров и практических характеристик развертывания:
- Режим передачи: Аналоговые магистрали передают непрерывные аналоговые сигналы по телефонным линиям; цифровые магистрали передают дискретные цифровые сигналы на основе стандарта E1.
- Пропускная способность по одновременным вызовам: Аналоговые магистрали поддерживают 1 одновременный вызов на линию; одна цифровая магистраль E1 поддерживает 30 одновременных вызовов.
- Основной интерфейс: Аналоговые магистрали используют интерфейсы FXO (разъемы RJ11 / многопарные кабели); цифровые магистрали используют интерфейсы E1 (120 Ом / 75 Ом).
- Передача сигнализации: Аналоговые магистрали основаны на изменениях напряжения / аудиосигналов; цифровые магистрали используют выделенные временные слоты (Временной слот 16) для профессиональных протоколов сигнализации (ISDN-PRI / SS7).
- Устойчивость к помехам: Аналоговые магистрали имеют низкую устойчивость к помехам, качество вызовов легко ухудшается; цифровые магистрали имеют высокую устойчивость к помехам, стабильную передачу сигналов.
- Развертывание и обслуживание: Аналоговые магистрали поддерживают plug-and-play, простое обслуживание, но каждая линия требует независимой проводки; цифровые магистрали требуют профессиональной конфигурации, централизованного обслуживания и низких долгосрочных затрат.
- Стоимость и производительность: Аналоговые магистрали имеют низкие первоначальные затраты, но высокую стоимость одного одновременного вызова; цифровые магистрали имеют высокие первоначальные затраты, но низкую стоимость одного одновременного вызова в сценариях с высоким объемом трафика.
- Адаптивность к сценариям: Аналоговые магистрали для небольших сценариев с низкой одновременностью; цифровые магистрали для крупных сценариев с высокой одновременностью и высокими требованиями к безопасности.
Выбор подходящего решения на основе магистралей для вашего бизнеса
Выбор аналоговых или цифровых магистралей должен основываться на реальных коммуникационных потребностях предприятия, масштабе сценариев и бюджетном планировании, при этом также следует учитывать потенциал будущего расширения, чтобы избежать повторных инвестиций в замену оборудования.
Для микропредприятий, небольших офисов и сценариев общественных услуг с менее чем 10 одновременными вызовами и простыми коммуникационными требованиями аналоговые магистрали являются оптимальным выбором, поскольку их функциональность plug-and-play снижает затраты на развертывание и обслуживание. Для средних и крупных предприятий, колл-центров и диспетчерских командных центров с более чем 10 одновременными вызовами и высокими требованиями к стабильности и безопасности связи цифровые магистрали являются неизбежным выбором, и предприятия должны заранее подтвердить протокол сигнализации, поддерживаемый оператором, чтобы выбрать соответствующие цифровые магистральные шлюзы.
Для предприятий с потенциалом увеличения объема коммуникаций рекомендуется выбирать решения на основе цифровых магистралей на начальном этапе развертывания, даже если текущая потребность в одновременных вызовах низкая. Это позволяет избежать затрат и технических рисков, связанных с заменой аналогового магистрального оборудования на цифровое в более поздний период, и обеспечить плавное расширение коммуникационной емкости за счет добавления линий E1. Кроме того, предприятия должны сотрудничать с профессиональными поставщиками коммуникационных решений, такими как Becke Telcom, для проведения анализа потребностей на месте и конфигурации оборудования, обеспечивая соответствие решений на основе магистралей внутренним коммуникационным системам и ресурсам сетей операторов.
Решения Becke Telcom на основе магистралей и ROIP-шлюзов
Как профессиональный поставщик интегрированных коммуникационных решений, Becke Telcom разработала полный спектр магистрального оборудования и вспомогательных продуктов для удовлетворения разнообразных потребностей предприятий всех масштабов в подключении магистралей, а ее продукты ROIP-шлюзов идеально решают потребность в интеграции между системами магистралей и системами групповой связи.

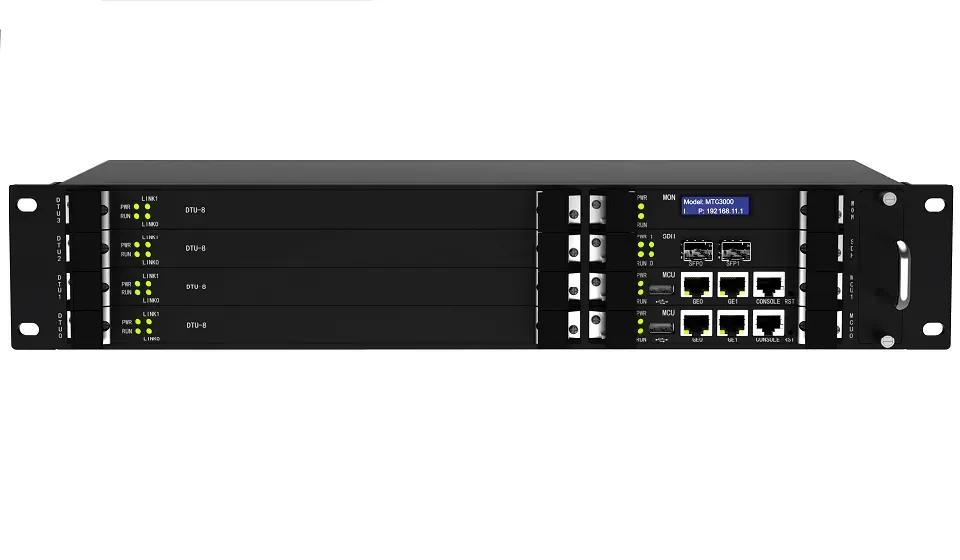

Аналоговые магистральные шлюзы и карты Becke Telcom разработаны с стандартными интерфейсами FXO, поддерживают подключение через разъемы RJ11 и многопарные кабели, и совместимы с функциональностью plug-and-play аналоговых магистралей, что делает их подходящими для развертывания в небольших сценариях. Линейка цифровых магистральных продуктов поддерживает технический стандарт E1 с двойными интерфейсами импеданса 120 Ом и 75 Ом, и может быть настроена для поддержки протоколов сигнализации ISDN-PRI или SS7 в соответствии с требованиями операторов, обеспечивая бесшовное подключение к сетям операторов. Все магистральные шлюзы имеют модульный дизайн, который позволяет гибко сочетаться с внутренним коммуникационным оборудованием, таким как IP-АТС, и поддерживают удаленное управление и диагностику неисправностей для снижения ежедневных затрат на обслуживание предприятия.
ROIP-шлюз Becke Telcom является основным продуктом для интеграции систем групповой связи с телефонными магистральными системами, обеспечивая двустороннюю связь между телефонами и интеркомами. Продукт поддерживает доступ к линиям PSTN и SIP, совместим с основными брендами интеркомов, такими как Motorola и Kenwood, и оснащен профессиональными голосовыми алгоритмами и технологией подавления шума для обеспечения четкого качества вызовов. ROIP-шлюз имеет телекоммуникационный уровень дизайна с поддержкой до 4 каналов доступа к интеркомам и может быть бесшовно интегрирован с аналоговыми / цифровыми магистральными системами, что делает его незаменимым оборудованием для диспетчерских командных центров, промышленных парков, а также систем общественной безопасности и пожарной охраны, где требуется интеграция магистральной связи и групповой связи.
Кроме того, платформа интегрированной связи BU4000 Becke Telcom специально разработана для высокорисковых промышленных сценариев, таких как нефтехимическая и горнодобывающая промышленность. Она оснащена взрывозащищенными телефонными терминалами и может быть интегрирована с аналоговыми / цифровыми магистралями и ROIP-шлюзами для реализации интегрированного управления диспетчеризацией вызовов, мониторингом данных и экстренным вещанием, предоставляя универсальное коммуникационное решение для сценариев специальных отраслей.
Заключение
Аналоговые и цифровые магистрали являются двумя основными технологиями магистралей для интеграции телекоммуникационных систем, каждая из которых имеет уникальные технические характеристики и адаптивность к сценариям. Аналоговые магистрали благодаря преимуществам plug-and-play сохраняют свою ценность применения в небольших сценариях, в то время как цифровые магистрали стали основным выбором для средних и крупных сценариев благодаря высокой пропускной способности, стабильности и безопасности. С непрерывным развитием технологии IP-коммуникации IP-магистрали постепенно расширяют свою область применения, но аналоговые и цифровые магистрали по-прежнему играют незаменимую роль в традиционных коммуникационных сценариях и профессиональных проектах интеграции.
Для предприятий ключ к выбору магистралей заключается в соответствии реальных потребностей с техническими характеристиками и избегании слепого стремления к высокопроизводительным цифровым магистралям или чрезмерного контроля затрат за счет аналоговых магистралей. Полный портфель магистральных шлюзов, карт и ROIP-шлюзов Becke Telcom предоставляет индивидуальное коммуникационное решение для каждого предприятия: от решений на основе аналоговых магистралей с plug-and-play для небольших офисов до решений на основе цифровых магистралей с высокой пропускной способностью для командных центров и функцией интеграции групповой связи ROIP-шлюзов. Сотрудничая с профессиональными поставщиками коммуникационных решений, предприятия могут реализовать рациональную конфигурацию магистрального оборудования, эффективное использование ресурсов линий операторов и бесшовное взаимодействие внутренних систем связи с общественными сетями.
В последующих статьях мы подробнее рассмотрим технические характеристики, сценарии применения и аспекты развертывания IP-магистралей — еще одной важной технологии магистралей, чтобы предоставить более полный справочный материал для интеграции и модернизации корпоративных телекоммуникационных систем.
