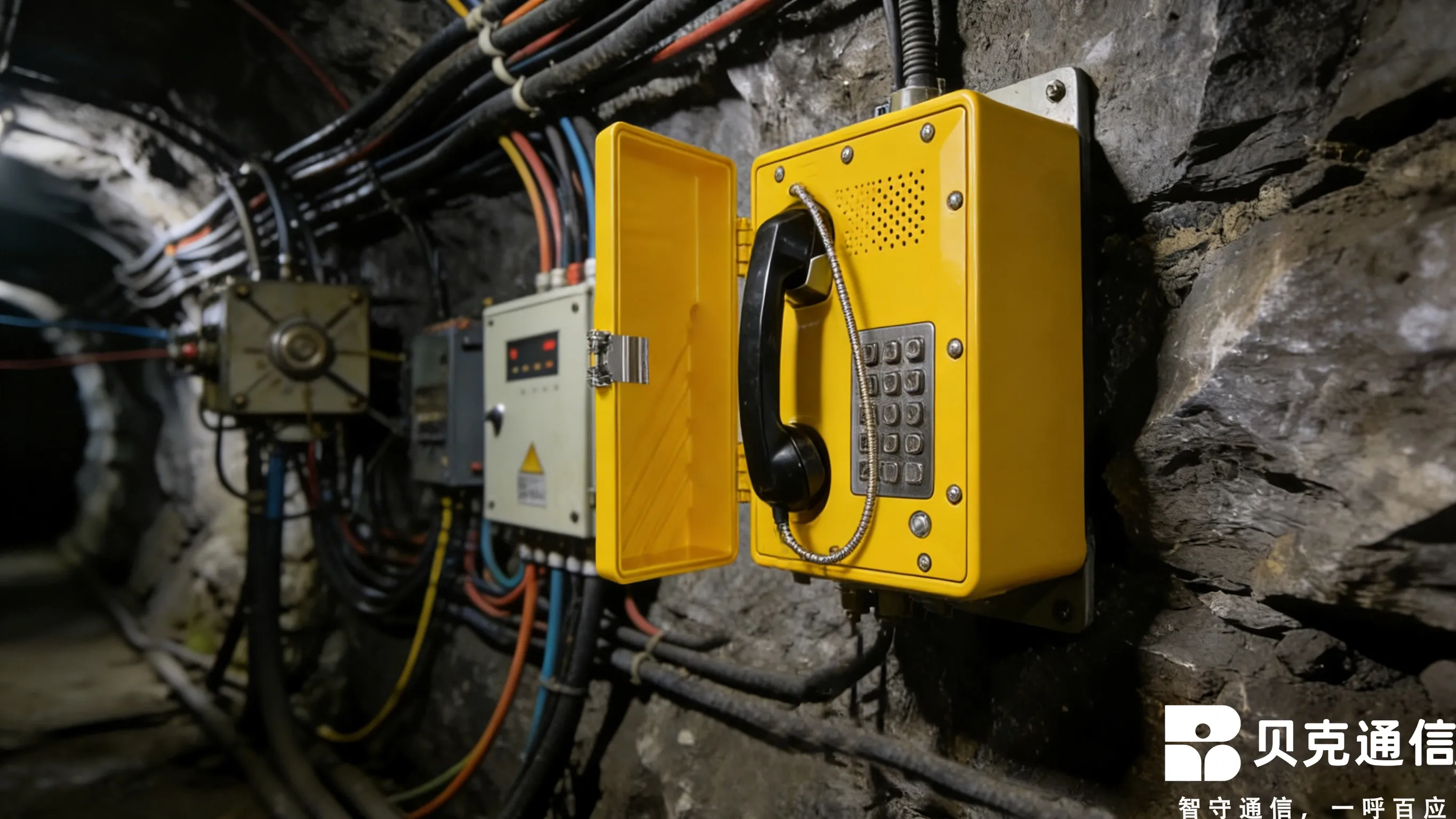

1. Введение: взрывозащищенные горнодобывающие телефоны как "линия жизни" подземной безопасности

Взрывозащищенные горнодобывающие телефоны широко рассматриваются как
lifeline of mine safety production. Their electromagnetic compatibility (EMC) performance and adaptability to harsh industrial environments directly determine the reliability and safety of underground communications.

В сложных подземных электромагнитных средах добывающие телефоны должны одновременно удовлетворять
explosion-proof safety requirements and high-level anti-interference performance, posing severe challenges to product design, materials, and system architecture.

В данной статье систематически анализируются характеристики ЭМС и промышленная адаптивность взрывозащищенных горнодобывающих телефонов четырех размерностей:

1. характеристики источника электромагнитных помех,


2. anti-electromagnetic интерференционные технологии,


3. промышленный дизайн приспособляемости окружающей среды, и


4. реальные случаи применения, предоставляя практическое техническое руководство по выбору и развертыванию оборудования в системах связи горнодобывающей промышленности.


2. Источники электромагнитных помех и жесткие экологические параметры в горнодобывающих приложениях

2,1 Типичные источники электромагнитных помех под землей

Подземные горные среды являются одними из самых сложных зон электромагнитных помех (ЭМП) в промышленных сценариях. Основные источники помех происходят из трех направлений:

1. Мощность-частота помех
Оборудование, такое как приводы переменной частоты, трансформаторы и двигатели, генерируют сильные электромагнитные поля 50 Гц во время работы. Сила поля может достигать
0.19 μT, approaching hazardous threshold levels.

2. Высокочастотное взаимодействие
Электрические сварочные аппараты, высокочастотные передатчики и аналогичные устройства излучают радиочастотные электромагнитные волны с рабочими частотами, достигающими
hundreds of MHz, seriously affecting communication signals.

3. Пульс помех
Переходные электромагнитные импульсы возникают во время запуска, отключения или короткого замыкания мощного оборудования. Эти импульсы охватывают широкий диапазон частот от низких до высоких частот, с чрезвычайно высокой интенсивностью - электрические поля до
tens of kV/m and magnetic fields reaching several kA/m.

2,2 Экстремальные промышленные экологические параметры

Помимо электромагнитных помех, взрывозащищенные горнодобывающие телефоны должны выдерживать экстремальные физические и химические условия:

• Температура:
  Типичный подземный рабочий диапазон
  –30 °C to +60 °C, with some deep or special mines reaching –45 °C to +85 °C.

• Влажность:
  Относительная влажность обычно не превышает
  95%, but can be higher in certain zones.

• Защита от проникновения:
  Устройства обычно требуют
  IP54 to IP67 protection against dust and water.

• Вибрация и шок:
  Диапазон частот вибрации от
  10–500 Hz with acceleration up to 5 m/s², and impact resistance must meet 7 J shock tests.

• Коррозионные газы:
  Окружающая среда может содержать
  H₂S, Cl₂, SO₂, accelerating material corrosion.

2,3 Различия между промышленными сценариями

Характеристики электромагнитных помех значительно различаются в зависимости от отрасли:

• Угольные шахты:
  Интерференция широкого спектра ниже
  200 MHz, often peaking around 1 MHz due to variable-frequency drives.

• Химические заводы:
  Преобладают радиочастотные и индуктивные помехи от дуговых разрядов и сварочного оборудования.


• Сталелитейные заводы:
  Сильный EMI от электродуговых печей, с энергией, сконцентрированной вблизи
  20 MHz.

• Порты:
  Помехи гармонической проводимости, вызываемые нелинейными выпрямителями в двигательных приводах.


3. Технологии Anti-Electromagnetic помех во взрывозащищенных горнодобывающих телефонах

Взрывозащищенные горнодобывающие телефоны опираются на три основных технических столпа:
circuit design, shielding technology, and anti-interference algorithms.

3,1 Внутренне безопасное проектирование цепи

Внутренняя безопасность предотвращает воспламенение за счет обеспечения того, чтобы энергия цепи оставалась ниже минимальной энергии воспламенения горючих газов:

• Ограничение напряжения и тока:
  Энергия искры держится ниже
  0.28 mJ, the minimum ignition energy of methane.

• Термический контроль:
  Повышение температуры компонентов строго ограничено, чтобы оставаться в рамках стандартов температурной группы класса I.


• Выбор компонентов:
  Резисторы, конденсаторы и допуски должны соответствовать взрывозащищенным спецификациям.


• Оптимизация компоновки PCB:
  Сигнальные линии разделены, чтобы избежать паразитных колебаний; искробезопасные и небезопасные цепи физически изолированы.


• Коррекция запаса прочности:
  Типичный фактор безопасности
  1.5 is applied to ensure fault-condition safety.

3,2 Многослойная технология электромагнитного экранирования

Взрывозащищенные телефоны используют передовые многослойные защитные структуры:

• Жилье:
  огнестойкие корпуса, изготовленные из
  38 mm thick aluminum alloy, certified to IP66/IP67, offering excellent sealing and impact resistance.

• Внутренние экранирующие слои:


  • Подавляющий слой (наносеребряные покрытия или градиентная пористая металлическая пена) для подавления ближнего электрического поля


  • Абсорбционный слой для высокочастотного затухания


  • Отражающий слой для низкочастотных электромагнитных волн


Эта трехслойная структура преодолевает ограничения однослойного экранирования, накопления тепла и узкого частотного покрытия.

Использование кабельных вводов
≤8 mm diameter two-core cables with ≥0.5 mm² conductors and 1/2″ G sealing glands to ensure shielding continuity.

3,3 Цифровые алгоритмы антиинтерференции

Усовершенствованная обработка сигналов повышает ясность связи:

• Адаптивное шумоподавление (ANC):
  Обеспечивает четкую связь даже в
  120 dB noise levels.

• Прямое исправление ошибок (FEC):
  Обнаруживает и исправляет ошибки передачи, вызванные шумом и помехами.


• Кодеки сжатия голоса:
  Поддержите
  G.711, G.722, G.729, reducing bandwidth and improving robustness.

• Автоматическое управление усилением (AGC) и обнаружение голосовой активности (VAD):
  Динамически регулировать громкость и подавлять фоновый шум.


4. Промышленная экологическая конструкция приспособляемости

4,1 Проектирование взрывозащищенной конструкции

Используются два основных типа защиты:

огнестойкий (Ex d):

• Выдерживает внутренние взрывы без распространения пламени


• Сопротивление удара ≥
  7 J

• Совместные зазоры и размеры пламепата строго соответствуют стандартам


• Испытания давлением до
  0.85 MPa

• Испытания на нераспространение с использованием
  C₂H₂ (7.5%) and H₂ (27.5%)

Внутренне безопасный (Ex i):

• Все цепи остаются ниже энергии зажигания


• Электрическая изоляция с использованием защитных барьеров и трансформаторов


• Механическая изоляция с расстоянием ≥6 мм и стратегиями заземления


4,2 Дизайн защиты от проникновения

• ИП54:
  Защита от попадания пыли и брызг воды


• IP67:
  Пыленепроницаемость и погружение на 1 м на 30 минут


• IP68 (высококачественные модели):
  1,5 м погружения на 30 минут


Достигается благодаря резиновым уплотнениям, эпоксидным заливкам и высокоточному дизайну корпуса.

4,3 Выбор материала

• Корпуса:
  Литой алюминий, нержавеющая сталь (например,
  316L), or reinforced composites with epoxy powder coating

• Клавиатуры:
  Нержавеющая сталь


• Телефоны:
  Открытый общественный телефон


• Кабели:
  Шнуры трубки в металлической оболочке


• Пластмассы:
  Пламя-retardant, встреча антистатических полимеров
  UL94 V-0

Материалы проходят испытания на термическое старение, коррозионную стойкость и долговременную стабильность.

5. Случаи применения и оценка эффективности

5,1 Угольная шахта в Датуне, Шаньси

В
KTH106-1Z intrinsically safe telephone operated reliably amid strong VFD interference.

• Расстояние связи:
  10 km

• Уровень звонка:
  ≥80 dB

• Отсутствие инцидентов с безопасностью за два года


• Успешная поддержка мониторинга метана и аварийной эвакуации


5,2 Угольная шахта Юйлинь, Шэньси

В
KE-FS-EX explosion-proof telephone operated for 12 months at 95% humidity without failure.

• Стоимость обслуживания снижена на
  65%

• Понятное общение в
  120 dB noise

• Уровень ЭМС
  4 compliance ensured distortion-free audio

5,3 Химический завод в Шаньдуне

Ан
Ex d ib II B T6 telephone with IP67 protection resisted H₂S, Cl₂, and SO₂ corrosion.

• Уровень звонка:
  ≥70 dB

• Коррозия компонентов не наблюдается


5,4 Открытая шахта во Внутренней Монголии

Интегрированный
Beidou + GPS + UWB positioning achieved centimeter-level accuracy.

• Рабочий диапазон:
  –40 °C to +85 °C

• Отслеживание в реальном времени более
  200 workers

• Успешное предотвращение аварий с помощью раннего предупреждения


5,5 Метрики надежности

• MTBF:
  >
  100,000 hours

• Время запуска при -45 C:
  ≤30 seconds

• Непрерывная работа при + 60 C:
  24 hours without degradation

• Прошёл
  IP67 long-term humidity tests

6. Тенденции будущего развития

Ключевые тенденции включают:

1. Мульти-технология подавления ЭМИ
   Объединение DSP и адаптивного шумового обучения на основе AI


2. Продвинутые материалы
   таких как нано-армированные полимеры и самовосстанавливающиеся покрытия


3. Интеллектуальная интеграция
   датчиков газа, видео, диагностики IoT и удаленного обслуживания


4. Более строгие стандарты
   , включая испытания ЭМС за пределами
   1 GHz, wider temperature ranges (–50 °C to +100 °C), and enhanced IP68 requirements

7. Вывод и рекомендации

Взрывозащищенные горнодобывающие телефоны играют решающую роль в подземной связи безопасности. Благодаря искробезопасной схеме проектирования, многослойному экранированию и передовой обработке сигналов они обеспечивают надежную работу в суровых электромагнитных средах. Надежная структурная конструкция, высокая защита от проникновения и специализированные материалы обеспечивают долгосрочную стабильность в экстремальных промышленных условиях.

Для практического развертывания:

• Выберите high-EMC-performance модели для областей с высокой плотностью VFD


• Выберите wide-temperature-range устройства для глубоких или высокотемпературных шахт


• Используйте коррозионно-стойкие модели в химических средах


Регулярное техническое обслуживание и обучение операторов необходимы для обеспечения долгосрочной безопасности и производительности. По мере того, как добыча полезных ископаемых становится все более интеллектуальной, взрывозащищенные телефоны будут продолжать развиваться в направлении более умных, надежных и адаптируемых решений, формируя прочную основу для безопасных, эффективных и интеллектуальных горных работ.
