Шлюзы ROIP (Radio over IP), также известные как шлюзы селекторной связи или радиошлюзы, представляют собой специализированные устройства связи, предназначенные для преобразования аналоговых голосовых сигналов от всех типов двусторонней радиосвязи и систем селекторной связи в сигналы SIP на основе IP. Благодаря гибкому развертыванию шлюзы Becke Telcom ROIP обеспечивают удаленное подключение переговорных устройств различных марок и протоколов, беспрепятственно интегрируются с системами управления и диспетчеризации и открывают расширенные возможности отправки и управления звуком для профессионального использования. В военных приложениях они даже поддерживают удаленное управление радиосвязью, передавая голосовые сигналы в командные центры через защищенные IP-сети для повышения безопасности эксплуатации.

   Практическое применение шлюзов ROIP связано с решением двух основных технических задач: во-первых, доступ к домофонным устройствам всех протоколов для захвата четких аудиосигналов - широко признанная болевая точка в отрасли; во-вторых, преобразование захваченного аналогового звука в сигналы стандартизированного протокола IP. Используя универсальную совместимость протокола SIP в системах голосовой связи, почти все профессиональные шлюзы ROIP, включая предложения Becke Telcom, имеют встроенную поддержку SIP в качестве основного стандарта IP-связи. В этой статье изложены основные принципы работы шлюзов ROIP, методы подключения их устройств, ключевые технические возможности и практические методы развертывания, основанные на решениях шлюзов ROIP промышленного уровня от Becke Telcom.

   Основные проблемы, решаемые шлюзами ROIP

   Шлюзы ROIP устраняют два наиболее важных барьера для бесшовной интеграции системы внутренней связи, которые долгое время преследовали профессиональных пользователей в области общественной безопасности, транспорта, военного и промышленного секторов:

•            Многопротокольный домофон: рынок домофонов и радио предлагает широкий спектр устройств с запатентованными протоколами, интерфейсами и стандартами сигналов для различных отраслей промышленности. Без единого устройства доступа кросс-брендовое и кросс-протокольное соединение практически невозможно.


•            Преобразование аналогового сигнала в IP: Традиционные системы внутренней связи полагаются на аналоговые беспроводные сигналы с ограниченным диапазоном передачи и плохой совместимостью с современными системами управления и диспетчеризации на основе IP. Преобразование этих аналоговых сигналов в стандартизированные сигналы SIP / IP имеет важное значение для удаленной связи и системной интеграции.


   Шлюзы ROIP от Becke Telcom разработаны для решения обеих проблем благодаря оптимизированной конструкции оборудования и гибкой конфигурации программного обеспечения, поддерживая полную совместимость почти со всеми домофонными и радиоустройствами на рынке, обеспечивая при этом малозадержку и высококачественное преобразование аналого-IP сигналов.

   Подключение ROIP-шлюзов к интеркомам всех протоколов и типов

   Термин "домофон" в контексте шлюзов ROIP относится к широкому спектру устройств беспроводной связи, включая портативные двусторонние радиостанции, автомобильные радиостанции, стационарные базовые станции и специализированное военное радиооборудование. В разных отраслях используются совершенно разные протоколы и типы устройств внутренней связи, каждое из которых имеет уникальные аппаратные интерфейсы и спецификации сигналов:

•        Общественная безопасность: цифровые транковые домофонные системы PDT и TETRA

•        Авиация и морской транспорт: УКВ (очень высокочастотные) радиостанции, соответствующие отраслевым стандартам

•        Военные и оборона: ВЧ (высокочастотные) коротковолновые радиостанции для дальней связи

•        Промышленные сектора: Аналоговые и цифровые домофоны для парков, шахт и портов


   Проблема разнообразных аппаратных интерфейсов

   Основным препятствием для подключения этих устройств является отсутствие универсального стандарта интерфейсов - разные производители и модели имеют уникальные определения интерфейсов, распиновки и методы подключения для аудио и управляющих сигналов. Эта неоднородность создает значительные трудности для прямой интеграции между устройствами и шлюзами, часто требующей индивидуальных решений для каждого проекта.

   Универсальное решение для подключения от Becke Telcom

   Промышленные шлюзы ROIP от Becke Telcom решают проблему совместимости интерфейсов с помощью специально разработанной аппаратной конструкции и настраиваемых соединительных аксессуаров, устраняя необходимость в сложной отладке системы и позволяя подключать и работать с любым устройством внутренней связи, если терминал доступен:

1.        9-ядерный авиационный разъем: Шлюз оснащен прочным 9-ядерным авиационным разъемом в качестве основного соединительного порта, что является стандартом промышленной и профессиональной связи для обеспечения стабильности и защиты от помех в суровых условиях.

2.        Всесторонние определения интерфейса: Шлюз предоставляет богатые, настраиваемые интерфейсные разъемы, включая сигналы COR +, COR-, MIC +, MIC-, SPK +, SPK-, GND и PTT. Этот полный набор интерфейсов аудиовхода / выхода и управляющего сигнала обеспечивает совместимость с любой маркой или моделью внутренней связи, радио или базовой станции.

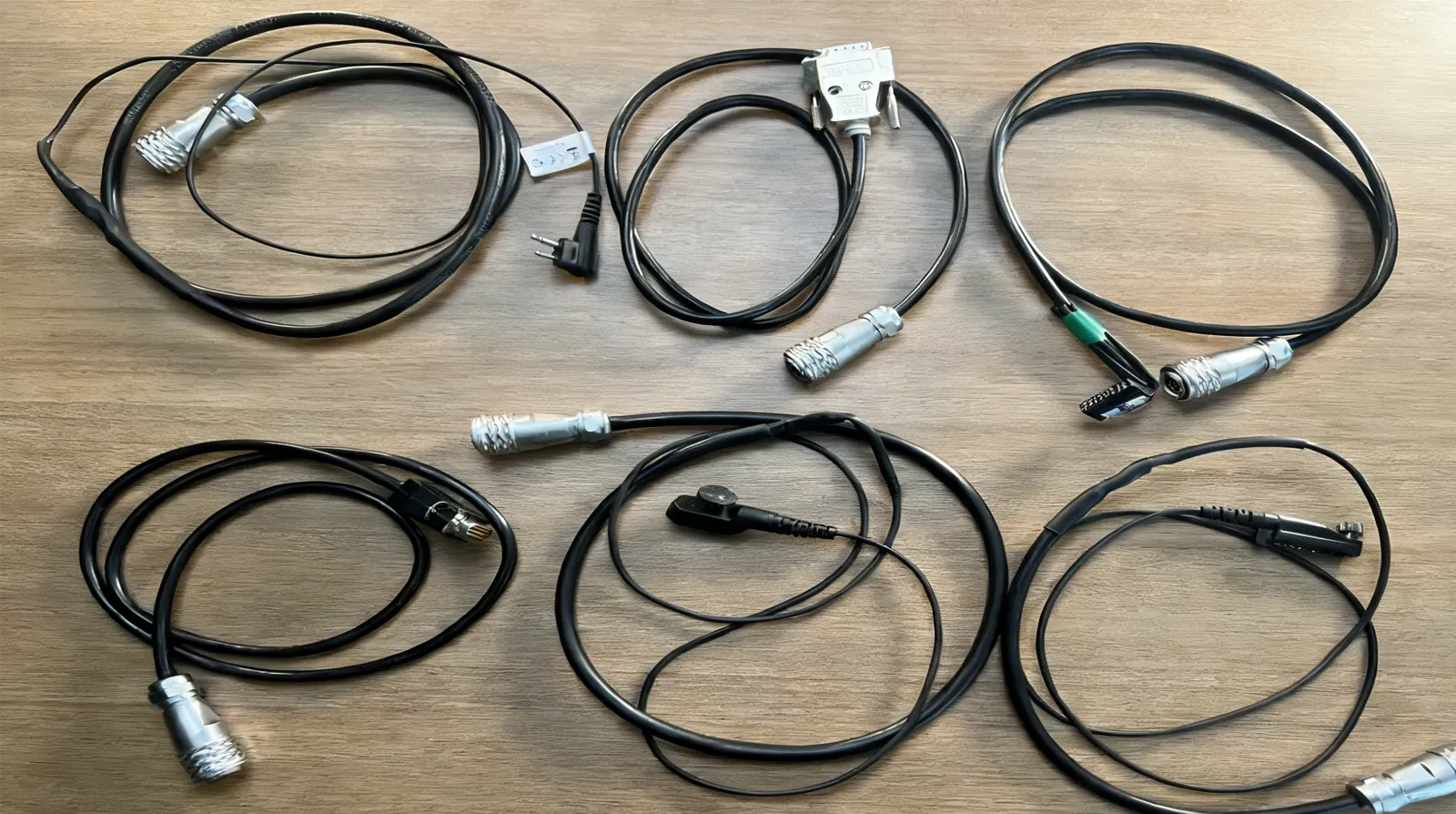

3.            Индивидуальные и экранированные кабели: Becke Telcom предлагает изготовленные на заказ соединительные кабели и высококачественные экранированные кабели для различных интерфейсов устройств (например, разъемы для наушников, порты расширения радио). Экранированные кабели минимизируют помехи сигнала, обеспечивая четкую передачу звука даже в high-electromagnetic-interference средах, таких как промышленные объекты и военные операции.


   Это решение для подключения поддерживает прямую интеграцию с любой системой внутренней связи через стандартные или пользовательские порты, без каких-либо изменений или отладки, необходимых для оригинальной системы внутренней связи, что значительно упрощает развертывание на месте и сокращает время реализации проекта.

   Расширенные возможности обнаружения и активации голоса

   Успешное подключение устройств внутренней связи - это только первый шаг; без целенаправленной обработки голосового сигнала и гибких режимов активации эффект интеграции будет скомпрометирован плохой синхронизацией звука, высокой задержкой и ненадежным запуском PTT (Push-to-Talk). Различные системы внутренней связи работают с разными принципами работы и режимами передачи сигнала, что делает неэффективным универсальный метод активации. Шлюзы ROIP от Becke Telcom решают эту проблему с помощью набора передовых возможностей обнаружения и активации голоса, оптимизированных для сложных условий работы профессиональных систем внутренней связи.

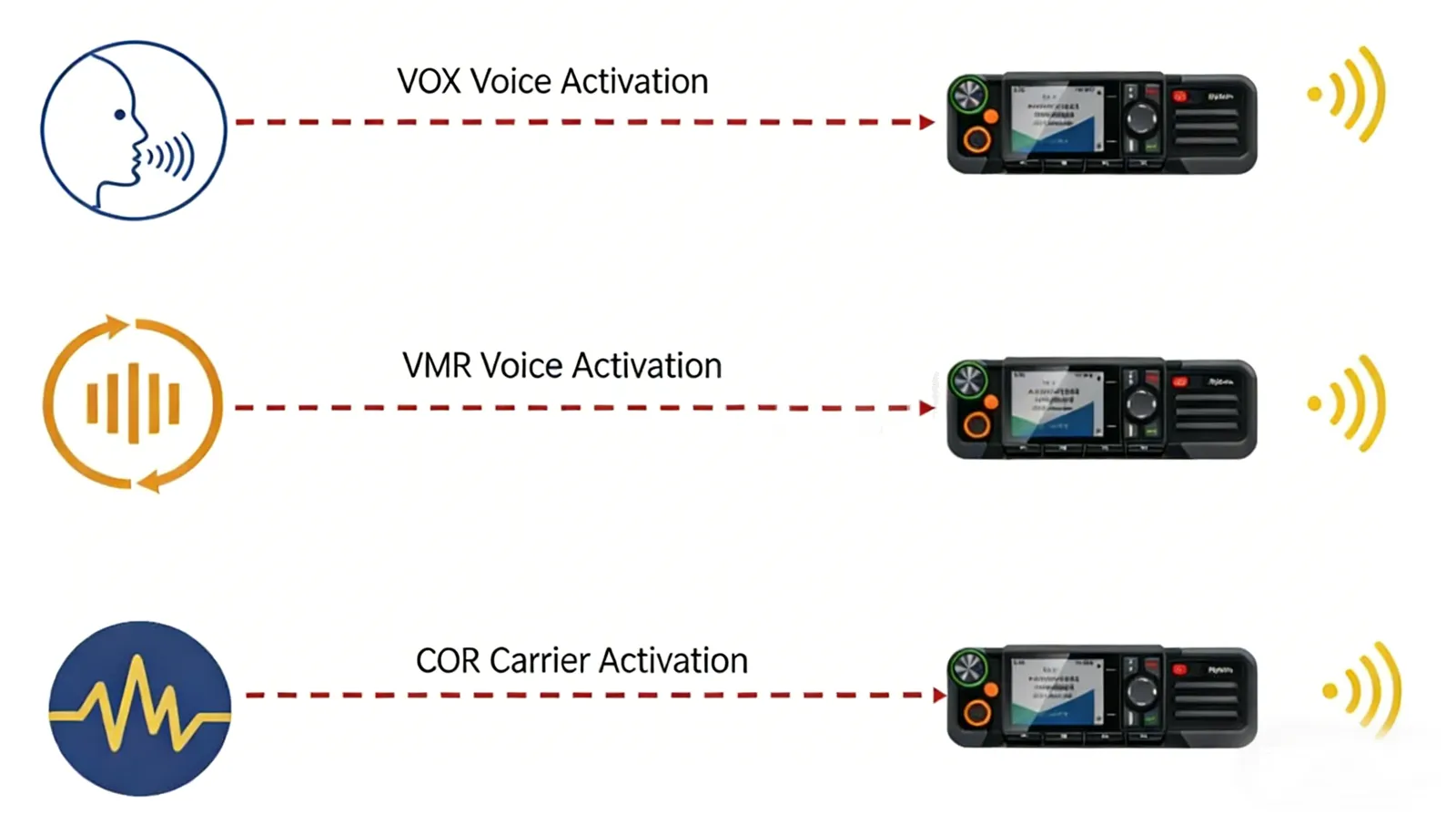

   Несколько режимов обнаружения и активации

Шлюзы ROIP поддерживают три основных режима обнаружения голоса / сигнала и активации, что позволяет пользователям выбирать оптимальный режим для своих конкретных домофонных устройств и сценариев применения:

1.        Обнаружение COR (Carrier Operated Relay): Золотой стандарт для профессиональных радиосистем, обнаружение COR вызывает передачу звука, идентифицируя несущий сигнал домофона / радио. Этот режим обеспечивает сверхнизкую задержку и надежную активацию для цифровых транковых систем и радиоприемников высокой мощности.

2.        Обнаружение VOX (Voice Operated Exchange): голосовой режим, который автоматически запускает передачу при обнаружении предустановленного порога громкости звука, устраняя необходимость ручной работы PTT в определенных случаях использования.


3.            Обнаружение VMR (распознавание голосовой модуляции): расширенный режим обнаружения звука, который идентифицирует действительные голосовые сигналы путем анализа характеристик аудиомодуляции, фильтрации фонового шума и обеспечения точной активации в шумных промышленных или полевых условиях.


   Уникальное обнаружение COR для портативных домофонов

   Ключевым отличием шлюзов ROIP является их способность поддерживать обнаружение несущих COR для портативных домофонов - функция, редко доступная в стандартных шлюзах ROIP, которые обычно предлагают обнаружение COR только для стационарных радиостанций и базовых станций. Включая обнаружение COR для портативных домофонов, шлюз значительно повышает скорость активации PTT, снижает задержку передачи и обеспечивает аудиосвязь в реальном времени - критическое преимущество для чувствительных ко времени сценариев, таких как чрезвычайные ситуации общественной безопасности и военные операции.

   Функциональность SIP / VOIP и гибкие сетевые режимы

   Преобразование аналоговых голосовых сигналов внутренней связи в стандартизированные сигналы SIP / IP является основной функциональной ценностью шлюзов ROIP, а шлюзы ROIP серии GRW от Becke Telcom обладают надежными возможностями VOIP с двумя гибкими сетевыми режимами, разработанными для интеграции со всеми современными системами связи и диспетчеризации на основе IP.

   Преобразование основного протокола SIP

   Шлюз преобразует захваченные аналоговые аудиосигналы с домофонов / радиостанций в цифровые голосовые сигналы SIP в режиме реального времени, используя универсальную совместимость протокола SIP для обеспечения бесшовной интеграции с системами VOIP, программными коммутаторами, системами видеоконференций, а также платформами управления и диспетчеризации. Процесс преобразования SIP обеспечивает высокую достоверность звука и низкую задержку, без ощутимой потери качества для конечных пользователей.

   Два ключевых сетевых режима

   ROIP-шлюзы Becke Telcom поддерживают режим регистрации и режим магистрали для SIP-сетей, адаптируясь к различным масштабам проекта и требованиям системной интеграции:

1.        Режим регистрации: Шлюз регистрируется как расширение на SIP-сервере / IPPBX, при этом каждый радиоканал или протокол внутренней связи сопоставляются с уникальным дополнительным номером SIP. Пользователи могут инициировать вызовы внутренней связи, набрав соответствующий номер SIP с любого IP-терминала (например, IP-телефона, диспетчерской консоли).

2.        Режим магистрали: шлюз действует как одноранговая SIP-магистраль, обеспечивая прямую SIP-связь с другими устройствами / системами с поддержкой SIP без необходимости использования центрального SIP-сервера. Этот режим идеально подходит для децентрализованного развертывания и сценариев удаленного подключения.


   Интеграция платформы POC


   Для пользователей с платформами внутренней связи POC (Push-to-Talk over Cellular) общедоступной сети шлюзы Becke Telcom ROIP предоставляют пользовательские режимы сигнализации для приобретения и выпуска прав говорящего. Это обеспечивает бесшовную интеграцию со всеми основными платформами внутренней связи общедоступной сети POC, устраняя барьеры связи между системами внутренней связи общедоступной сети POC и устройствами внутренней связи частной сети - ключевой инструмент для конвергированной связи между государственным и частным секторами в промышленных парках, шахтах, портах и секторах общественной безопасности.

   Простая конфигурация

   Настройка ROIP-шлюзов Becke Telcom для интеграции SIP / VOIP так же проста, как настройка стандартного IP-телефона. Шлюз имеет интуитивно понятный веб-интерфейс управления, не требующий сложного программирования или профессиональных телекоммуникационных знаний для базовой конфигурации. Эта простота значительно снижает кривую обучения для технических специалистов на месте и ускоряет развертывание системы.

   Встроенная проверка функций для эффективной отладки на месте

   Развертывание и отладка шлюзов ROIP на месте могут быть сложными, с потенциальными проблемами, включая неисправные кабельные соединения, неправильные распиновки, плохой прием беспроводного сигнала и несовпадения усиления звука. Профессиональный шлюз ROIP со встроенными возможностями проверки функций может значительно сократить время отладки и повысить эффективность реализации проекта - ключевая особенность шлюзов ROIP от Becke Telcom.

   Комплексные инструменты проверки на борту

   Шлюзы ROIP от Becke Telcom включают в себя полный набор встроенных инструментов проверки и отладки функций, доступных через веб-интерфейс управления или локальную панель управления, что позволяет техническим специалистам быстро выявлять и устранять проблемы на каждом этапе процесса подключения:

1.        Тестирование аудиосигнала: мониторинг в реальном времени входящих и исходящих аудиосигналов для проверки четкого захвата и передачи звука.

2.        PTT control testing: активация и разблокировка PTT вручную для проверки сигнального соединения PTT между шлюзом и устройством внутренней связи.

3.        Регулировка усиления: настраиваемое усиление приема (до 18 дБ) и усиления передачи (до 4 дБ), а также регулировка аналогового усиления для оптимизации громкости и четкости звука для различных типов устройств и сред.

4.        Мониторинг состояния COR: отображение в реальном времени состояния обнаружения несущей COR для проверки допустимого приема беспроводного сигнала от домофонов / радиоустройств.

5.        Тестирование ослабления сигнала: имитация ослабления сигнала (например, -10 дБ) для проверки производительности шлюза в условиях слабого сигнала.


   Быстрое устранение неполадок

   С помощью этих инструментов проверки технические специалисты могут быстро определить первопричину любой проблемы: неисправные кабельные соединения или неправильные разъемы, плохой сигнал беспроводной домофонной связи, несовпадение усиления звука или ошибки конфигурации шлюза. Это устраняет необходимость трудоемкой отладки проб и ошибок и обеспечивает работу шлюзовой системы ROIP в кратчайшие сроки.

   Ключевые сценарии применения шлюзов Becke Telcom ROIP

   Шлюзы ROIP имеют широкий спектр профессиональных приложений почти во всех отраслях, которые полагаются на беспроводную домофонную связь и радиосвязь, а решения промышленного уровня Becke Telcom оптимизированы для уникальных требований каждого сценария:

•        Военные и оборона: дистанционное управление радио и безопасная передача голоса по IP-сетям с обнаружением COR для всех типов радио для обеспечения управления и связи в режиме реального времени.

•        Общественная безопасность: соединение цифровых транковых систем PDT / TETRA с командно-диспетчерскими платформами на основе IP, обеспечивающими бесперебойную связь между полевыми сотрудниками и командными центрами.

•        Авиация и морской транспорт: Интеграция УКВ / УВЧ радиостанций с системами IP связи корабля / самолета, поддержка дальней дистанционной связи и диспетчеризации.

•        Промышленные сектора (парки, шахты, порты): государственно-частная конвергированная связь, соединяющая частные сетевые домофоны с платформами внутренней связи публичной сети POC и IP-телефонными системами.

•        Транспортировка: Интеграция бортовых домофонов с железнодорожными / дорожными системами управления и диспетчеризации, обеспечивающая централизованное аудиоуправление и удаленную связь.


   Во всех этих сценариях шлюзы Becke Telcom ROIP выступают в качестве основного моста между традиционными аналоговыми домофонными системами и современными коммуникационными платформами на основе IP, открывая расширенные возможности диспетчеризации, сохраняя при этом существующие инвестиции пользователя в переговорное / радиооборудование.

   Лучшие практики развертывания шлюза ROIP

   Для максимального повышения производительности и надежности шлюзов ROIP компания Becke Telcom рекомендует следующие рекомендации по развертыванию и настройке на месте:

1.        Выберите правильные соединительные кабели: Используйте специальные экранированные кабели, предоставляемые Becke Telcom для соединений внутренней связи / радиосвязи, чтобы свести к минимуму электромагнитные помехи и обеспечить стабильную передачу сигнала.

2.        Совместите режимы активации с устройствами: Используйте обнаружение несущих COR для профессиональных радиостанций и цифровых транковых систем для малой задержки; выберите обнаружение VOX / VMR для портативных домофонов в случаях случайного использования.

3.        Оптимизируйте коэффициент усиления звука: отрегулируйте коэффициент усиления приема и передачи в зависимости от мощности устройства внутренней связи и окружающей среды на месте, чтобы избежать искажений звука или низкой громкости.

4.        Используйте встроенные инструменты проверки: Используйте встроенные инструменты тестирования шлюза для завершения полной отладки перед формальным развертыванием, обеспечивая работоспособность всех соединений и функций.

5.        Настройка для интеграции платформы: работа с технической командой Becke Telcom для настройки пользовательских режимов сигнализации для интеграции POC или командно-диспетчерской платформы, обеспечивая бесшовное соединение.


   Заключение

   Шлюзы ROIP являются незаменимым основным устройством для модернизации традиционных домофонов и радиосистем, обеспечивая преобразование аналого-IP, межпротокольное соединение и бесшовную интеграцию с командными и диспетчерскими платформами на основе IP. Промышленные шлюзы ROIP от Becke Telcom решают две основные проблемы отрасли - многопротокольный доступ к устройствам и преобразование сигналов с низкой задержкой - благодаря прочной конструкции оборудования, полной совместимости интерфейсов, расширенным возможностям обнаружения и активации голоса, а также гибким сетевым режимам SIP / VOIP. Встроенные инструменты проверки функций дополнительно оптимизируют отладку и развертывание на месте, сокращая время и затраты на проект.

   Будь то военная оборона, общественная безопасность, авиация, морская или промышленная диспетчерская служба, шлюзы Becke Telcom ROIP обеспечивают надежность, совместимость и производительность, необходимые для сценариев профессиональной связи. Соединяя традиционные системы внутренней связи и современные платформы IP-связи, они обеспечивают конвергентную связь между государственным и частным секторами, удаленную диспетчеризацию и централизованное управление, что позволяет пользователям полностью раскрыть потенциал своей инфраструктуры связи, сохраняя при этом существующие инвестиции в оборудование. По мере того, как профессиональные системы внутренней связи продолжают развиваться в направлении конвергенции IP, шлюзы ROIP останутся основным средством бесшовной и безопасной аудиосвязи в режиме реального времени для всех случаев профессионального использования.
