Автодорожные платные станции, беспилотные парковки и сценарии помощи в общественных местах требуют надежной связи и визуализации в реальном времени для обеспечения бесперебойной работы и оперативного реагирования на чрезвычайные ситуации. Однокнопочные интерком-терминалы, использующие VoIP-связь на основе протокола SIP, стали стандартным решением в этих средах благодаря гибкой развертке и простоте использования. Ключевое требование в таких проектах — интеллектуальная интеграция однокнопочных интерком-терминалов с видеонаблюдательными камерами: при нажатии пользователем кнопки интеркома для вызова видеопоток с соответствующей камеры должен автоматически выводиться на дисплей диспетчерской консоли или видеотелефона, позволяя операторам в реальном времени оценивать ситуацию на месте.
В этой статье подробно описано практическое решение по интеграции однокнопочного интеркома и камер, рассмотрены типичные проблемы при реализации и показано, как видеошлюз доступа Becke Telcom повышает совместимость, стабильность и эффективность управления. Как для маломасштабных проектов платных станций, так и для крупных интеллектуальных транспортных систем данное руководство дает практические рекомендации для бесшовной интеграции.
Принцип работы интеграции однокнопочного интеркома и камер
Основой интеграции однокнопочного интеркома и камер является установление прямой связи между коммуникационными терминалами и видеоустройствами, обеспечивающей автоматический получение видеопотока при активации интеркома. Такая интеграция широко применяется в сценариях, где критически важна визуальная проверка, например при экстренной помощи на платных пунктах, сигнализации безопасности на беспилотных парковках и связи на месте в общественных объектах.
Базовая интеграция через RTSP-потоковую передачу
Простейшая реализация этой интеграции заключается в настройке получения RTSP-потоков (Real-Time Streaming Protocol) на однокнопочных интерком-терминалах для подключения к соответствующим камерам. Например, на определенной полосе платной станции при нажатии водителем кнопки интеркома для вызова помощи терминал автоматически отправляет RTSP-запрос на предварительно настроенную камеру, получает видеопоток в реальном времени и отображает его на подключенной диспетчерской консоли или видеотелефоне.

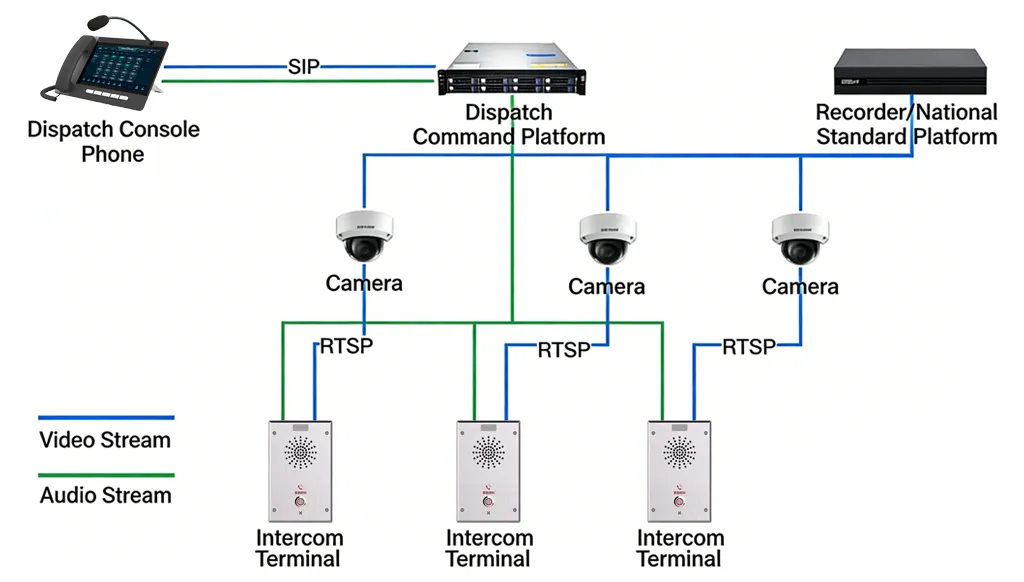

В этой базовой конфигурации сетевая архитектура состоит из однокнопочных интерком-терминалов, видеонаблюдательных камер, платформы диспетчерского управления, видеорегистраторов/национальных стандартных платформ (совместимых с GB/T28181) и устройств связи на основе протокола SIP. Каждый интерком-терминал настроен с URL-адресом RTSP-потока сопряженной камеры — обычно в формате rtsp://[IP-адрес камеры]/device/[ID устройства] — например, образец URL rtsp://192.168.2.151/device/31011500001370011001, используемый в практических конфигурациях. Аудиопотоки передаются по протоколу SIP, обеспечивая синхронизацию голосовой связи и видеодисплея.
Такая базовая интеграция имеет преимущества в виде низкой сложности реализации и минимальных требований к оборудованию, что делает ее подходящей для маломасштабных проектов с ограниченным количеством интерком-терминалов и камер. Однако с развитием возможностей видеонаблюдения и расширением интеллектуальных приложений этот подход сталкивается с существенными ограничениями, которые могут препятствовать реализации проекта.
Ограничения базовой интеграции без видеошлюза доступа
Хотя прямая конфигурация RTSP работает в простых схемах, она не соответствует требованиям современных интеллектуальных проектов, особенно в крупных автодорожных платных системах. Основные проблемы включают:
Проблемы совместимости протоколов и кодировок
Разные камеры и интерком-терминалы могут поддерживать различные видеопротоколы и стандарты кодирования. Например, некоторые камеры выводят видео в кодировке H.265, а старые интерком-терминалы или диспетчерские системы поддерживают только H.264. Это несоответствие препятствует нормальной декодировке и отображению видеопотоков. Аналогично, проблемы совместимости между нестандартными протоколами и основными системами могут привести к сбою получения потоков и нарушению интеграции.
Барьеры при развертке в разных сетях
Автодорожные платные станции часто охватывают несколько сетевых сегментов: камеры размещаются на открытых участках, а диспетчерские консоли — в удаленных командных центрах. Прямая RTSP-потоковая передача между сетями может блокироваться брандмауэрами или устройствами преобразования сетевых адресов (NAT), что приводит к нестабильности или недоступности видеопотоков. Эта проблема межсетевой связи становится еще более выраженной в крупных проектах, охватывающих обширные географические территории
Перегрузка камер и сложность управления
Каждый запрос на получение RTSP-потока потребляет пропускную способность и вычислительные ресурсы камеры. В сценариях, когда несколько интерком-терминалов одновременно обращаются к одной камере, устройство может перегрузиться, что приводит к зависанию видео, задержкам или полному отказу потоков. Кроме того, управление индивидуальными конфигурациями RTSP для десятков или сотен интерком-терминалов и камер занимает много времени и подвержено человеческим ошибкам, увеличивая затраты на обслуживание.
Риски безопасности
Прямое раскрытие URL-адресов RTSP камер в конфигурациях интерком-терминалов создает уязвимости безопасности. Неавторизованный доступ к этим URL-адресам может привести к утечке видео, нарушению безопасности работы платной станции и конфиденциальной информации на месте. Базовые схемы интеграции не имеют эффективных механизмов шифрования и контроля доступа для смягчения этих рисков.
Улучшенное решение интеграции с видеошлюзом доступа Becke Telcom
Для устранения ограничений базовой интеграции видеошлюз доступа Becke Telcom выступает как централизованный узел для управления видеопотоками, преобразования протоколов и безопасной распределения. Это решение не только устраняет проблемы совместимости и стабильности, но и масштабируется под нужды крупных интеллектуальных транспортных проектов.
Основные функции видеошлюза доступа
Видеошлюз доступа Becke Telcom разработан для упрощения интеграции интеркома и камер с мощными функциями, адаптированными под нужды промышленной связи:
Поддержка нескольких протоколов
Шлюз поддерживает широкий спектр потоковых протоколов, включая RTSP для прямого доступа к камерам и GB/T28181 (китайский национальный стандарт для взаимодействия систем видеонаблюдения) для интеграции с крупными платформами управления видео. Такая поддержка нескольких протоколов обеспечивает бесшовное подключение к разнообразным камерам, видеорегистраторам и диспетчерским системам, устраняя протокольные барьеры в сложных проектных средах.
Для крупных автодорожных платных проектов интеграция через GB/T28181 позволяет шлюзу выступать как единая точка доступа к видео, подключаясь к центральной национальной стандартной платформе и распределяя видеопотоки между авторизованными интерком-терминалами. Для малых проектов можно использовать RTSP для прямого подключения к камерам, обеспечивая гибкость при разных масштабах развертки.
Видеотранскодирование в реальном времени
Ключевое преимущество шлюза — его расширенная функция транскодирования. Он автоматически преобразует несовместимые видеокодировки и разрешения под требования интерком-терминалов и диспетчерских систем. Например, видео в кодировке H.265 с современных камер транскодируется в H.264 для совместимости с устаревшими устройствами, а высокоразрешающие потоки (например, 4K) уменьшаются до более низких разрешений (например, 1080p или 720p) для оптимизации использования пропускной способности и обеспечения плавного воспроизведения на терминалах с ограниченными ресурсами.
Эта функция транскодирования исключает необходимость ручной настройки видеопараметров для каждого устройства, сокращая время развертки и минимизируя проблемы, связанные с совместимостью.
Централизованное управление видеопотоками
Шлюз выступает как видеопромежуточное программное обеспечение, централизованно управляющее всеми потоками камер и распределяющее их между интерком-терминалами по запросу. Такой централизованный подход предотвращает перегрузку камер за счет контроля количества одновременных запросов на потоки и эффективного распределения пропускной способности. Например, если несколько интерком-терминалов запрашивают видео с одной камеры, шлюз отправляет камере только один поток и реплицирует его для запрашивающих терминалов, снижая потребление ресурсов.
Кроме того, шлюз предоставляет единый интерфейс управления для настройки подключений камер, параметров потоков и прав доступа. Администраторы могут легко сопоставлять интерком-терминалы с определенными камерами, обновлять URL-адреса потоков и контролировать состояние устройств, упрощая обслуживание системы и снижая эксплуатационные расходы.
Безопасная и стабильная межсетевая передача
Видеошлюз доступа Becke Telcom обеспечивает безопасную и стабильную видеопередачу между сетевыми сегментами благодаря встроенным функциям шифрования и обхода NAT. Видеопотоки шифруются во время передачи для предотвращения неавторизованного доступа, устраняя риски безопасности базовых схем интеграции. Технология обхода NAT шлюза обеспечивает бесшовную связь между интерком-терминалами и камерами, развернутыми в разных сетевых средах, устраняя проблемы межсетевого подключения.
Интеграция ROIP-шлюза
Для проектов, требующих интеграции радиосвязи, шлюз поддерживает функциональность ROIP (Radio over IP), заменяя традиционные кластерные шлюзы и шлюзы кластерного интеркома. Такая интеграция обеспечивает бесшовную связь между однокнопочными интерком-терминалами, видеоустройствами и радиосистемами, расширяя охват коммуникационной сети и повышая сотрудничество между персоналом на месте и удаленными диспетчерскими группами.

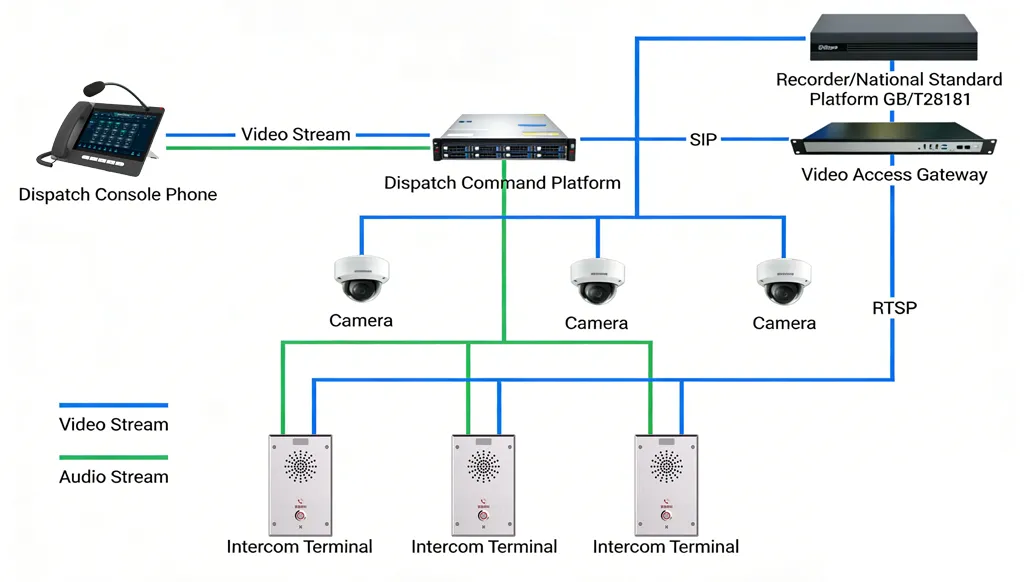

Сетевая архитектура улучшенного решения
Улучшенное решение интеграции с видеошлюзом доступа Becke Telcom имеет многоуровневую архитектуру для надежности и масштабируемости:
- Терминальный уровень: включает однокнопочные интерком-терминалы, видеонаблюдательные камеры, видеотелефоны и ROIP-устройства, развернутые на полосах платных станций, парковках и общественных местах.
- Уровень шлюза: видеошлюз доступа Becke Telcom выступает как ядро, подключаясь к камерам по RTSP или GB/T28181, транскодируя видеопотоки и распределяя их между интерком-терминалами и диспетчерскими системами.
- Уровень платформы: состоит из платформы диспетчерского управления, видеорегистратора и национальной стандартной видеоплатформы (совместимой с GB/T28181), обеспечивающей централизованное мониторинг, запись и управление видео- и аудиопотоками.
Поток данных в этой архитектуре следует оптимизированному пути: при инициации вызова интерком-терминалом отправляется запрос к видеошлюзу доступа. Шлюз получает видеопоток с соответствующей камеры, транскодирует его в нужный формат и передает на диспетчерскую консоль и интерком-терминал. Аудиопотоки передаются по протоколу SIP, обеспечивая синхронизацию связи и визуализации.
Пошаговое руководство по конфигурации
Реализация улучшенного решения интеграции включает простые шаги конфигурации через интуитивно понятный интерфейс управления шлюза:
Сетевая конфигурация: подключите видеошлюз доступа к проектной сети, обеспечив связь с камерами, интерком-терминалами и диспетчерской платформой. Настройте сетевые параметры, такие как IP-адрес, маску подсети и шлюз, для обеспечения межсетевой связи.
Настройка подключения камер: добавьте камеры в шлюз, введя данные их подключения, включая название камеры, IP-адрес, номер порта (обычно 554 для RTSP) и URL-адреса потоков (основной и дополнительный). Например:
URL основного потока: rtsp://192.168.2.151/device/31011500001370011001URL дополнительного потока: rtsp://192.168.2.151/device/31011500001370011002Выберите тип камеры и при необходимости настройте учетные данные аутентификации (имя пользователя и пароль).
Конфигурация параметров транскодирования: задайте правила транскодирования в соответствии с требованиями терминалов. Укажите целевую видеокодировку (H.264), разрешение (например, 1280x720) и битрейт для обеспечения совместимости и оптимальной производительности.
Сопоставление интерком-терминалов: сопоставьте каждый однокнопочный интерком-терминал с соответствующей камерой(ами) в интерфейсе шлюза. Это гарантирует, что при инициации вызова терминалом шлюз автоматически получит правильный видеопоток.
Интеграция SIP и ROIP: настройте параметры протокола SIP для подключения шлюза к диспетчерской платформе и видеотелефонам. Для интеграции ROIP задайте параметры радиосети для обеспечения связи между интерком-терминалами и радиосистемами.
Расширенные настройки: включите дополнительные функции, такие как поток H.264 без SPS&PPS (для совместимости с определенными терминалами), конфигурацию пользовательского агента и параметры безопасности (шифрование, контроль доступа) для повышения надежности и безопасности системы.
Тестирование и проверка: после конфигурации протестируйте интеграцию, инициируя вызовы с интерком-терминалов и проверяя, что соответствующие видеопотоки корректно отображаются на диспетчерской консоли и видеотелефонах. Проверьте синхронизацию аудио и видео, стабильность потоков и производительность межсетевой связи.
Дополнительные преимущества улучшенного решения
Помимо устранения основных проблем интеграции видеошлюз доступа Becke Telcom предоставляет дополнительные преимущества, повышающие общую ценность решения:
Масштабируемость для крупных проектов
Централизованная архитектура шлюза обеспечивает легкую масштабируемость для растущего количества интерком-терминалов, камер и сетевых узлов. Добавление новых устройств требует только конфигурации в интерфейсе управления шлюза без изменения существующей структуры системы. Такая масштабируемость делает решение подходящим для крупных сетей автодорожных платных станций, систем парковок на нескольких объектах и региональных проектов связи общественной безопасности.
Снижение эксплуатационных и обслуживающих расходов
Централизованное управление и автоматическое преобразование протоколов/кодировок снижают потребность в технической поддержке на месте и ручной конфигурации. Администраторы могут удаленно контролировать состояние системы, устранять неполадки и обновлять конфигурации, минимизируя время простоя и затраты на обслуживание. Стабильная производительность и совместимость шлюза также снижают риск сбоев системы, дополнительно сокращая эксплуатационные расходы.
Интеграция с несколькими типами устройств
Помимо однокнопочных интерком-терминалов и камер шлюз поддерживает интеграцию с видеотелефонами, ROIP-устройствами и национальными стандартными видеоплатформами. Такая универсальность обеспечивает бесшовную связь между разными типами устройств, повышая сотрудничество между диспетчерскими группами, персоналом на месте и внешними участниками (например, экстренными службами).
Соответствие отраслевым стандартам
Поддержка GB/T28181 гарантирует соответствие китайским национальным стандартам для систем видеонаблюдения, что делает решение подходящим для государственных проектов, интеллектуальных транспортных систем и других регулируемых сред. Соблюдение стандартов протокола SIP также обеспечивает взаимодействие с широким спектром VoIP-устройств и коммуникационных платформ.
Сценарии применения и примеры использования

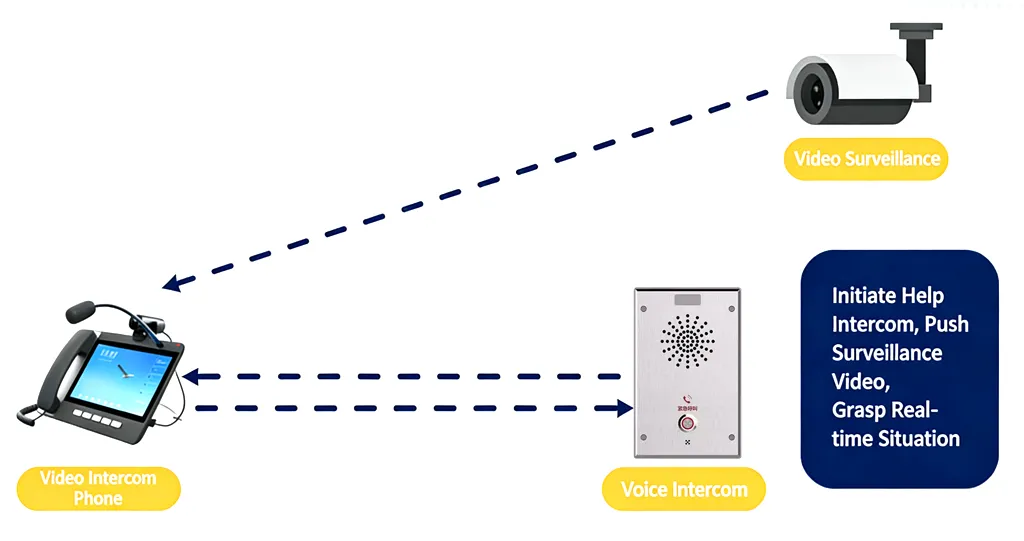

Решение по интеграции однокнопочного интеркома и камер с видеошлюзом доступа Becke Telcom широко применяется в сценариях, требующих связи и визуализации в реальном времени:
Автодорожные платные станции
На платных пунктах водители могут использовать однокнопочные интерком-терминалы для запроса помощи при ошибках оплаты, неисправностях оборудования или чрезвычайных ситуациях. Интеграция автоматически выводит видеопоток с камеры полосы платной станции, позволяя диспетчерам визуально оценить ситуацию и предоставить целевую помощь. Для крупных платных площадок с несколькими полосами централизованное управление шлюза обеспечивает эффективное распределение ресурсов и надежную распределение потоков.
Беспилотные парковки
На беспилотных парковках однокнопочные интерком-терминалы, размещенные на въездах/выездах и парковочных местах, позволяют водителям обращаться за помощью по вопросам парковки, оплаты или безопасности. Интеграция с камерами наблюдения предоставляет операторам визуальное подтверждение в реальном времени, способствуя оперативному реагированию и улучшая пользовательский опыт.
Помощь в общественных местах
В общественных объектах, таких как транспортные узлы, торговые центры и промышленные парки, однокнопочные интерком-терминалы служат точками экстренной связи. Интеграция с камерами позволяет персоналу безопасности быстро определить местоположение и характер чрезвычайной ситуации, обеспечивая своевременное вмешательство и общественную безопасность.
Интеллектуальные транспортные системы
Для региональных интеллектуальных транспортных проектов решение интегрирует платные станции, камеры дорожного наблюдения и терминалы экстренной связи в единую систему. Видеошлюз доступа подключается к центральной платформе управления транспортом по GB/T28181, обеспечивая полную видимость и контроль над всей транспортной сетью.
Заключение
Интеграция однокнопочного интеркома и камер является критическим требованием для современных автодорожных платных станций, беспилотных парковок и сценариев общественной безопасности, обеспечивая связь и визуальную проверку в реальном времени. Хотя базовая интеграция через RTSP-потоковую передачу проста для маломасштабных проектов, она имеет существенные ограничения в совместимости, масштабируемости и безопасности.
Видеошлюз доступа Becke Telcom устраняет эти проблемы за счет поддержки нескольких протоколов, транскодирования в реальном времени, централизованного управления и безопасной межсетевой передачи. Улучшенное решение не только устраняет проблемы совместимости протоколов и кодировок, но и снижает эксплуатационные расходы, повышает стабильность системы и масштабируется под нужды крупных интеллектуальных транспортных проектов. Интеграция функциональности ROIP дополнительно расширяет коммуникационные возможности, обеспечивая бесшовное сотрудничество между разными типами устройств.
Независимо от того, реализуется ли новый проект интеграции или модернизируется существующая система, видеошлюз доступа Becke Telcom предоставляет надежное, эффективное и безопасное решение для интеграции однокнопочного интеркома и камер. Его соответствие отраслевым стандартам, интуитивная конфигурация и стабильная производительность делают его идеальным выбором для проектов, требующих высококачественной связи и визуализации.
