Диспетчерский пульт энергосистемы служит центральным узлом оперативной связи и координации между диспетчерскими центрами, подстанциями, выездным персоналом, ремонтными бригадами и другими подразделениями, участвующими в эксплуатации электросети. В отличие от обычного телефонного рабочего места, он объединяет средства связи, оперативную информацию, ресурсы мониторинга, диспетчерские команды и журналы событий в более централизованной рабочей среде.

Такой централизованный подход особенно важен для современных электрических сетей. Диспетчерам может потребоваться одновременно контролировать состояние сети, связываться с несколькими бригадами, оценивать нештатные ситуации, отдавать распоряжения, отслеживать ход работ на объектах и сохранять записи коммуникаций. Правильно спроектированное диспетчерское решение сокращает необходимость постоянного переключения между независимыми системами и помогает операторам лучше контролировать текущую обстановку.

Как устроено решение

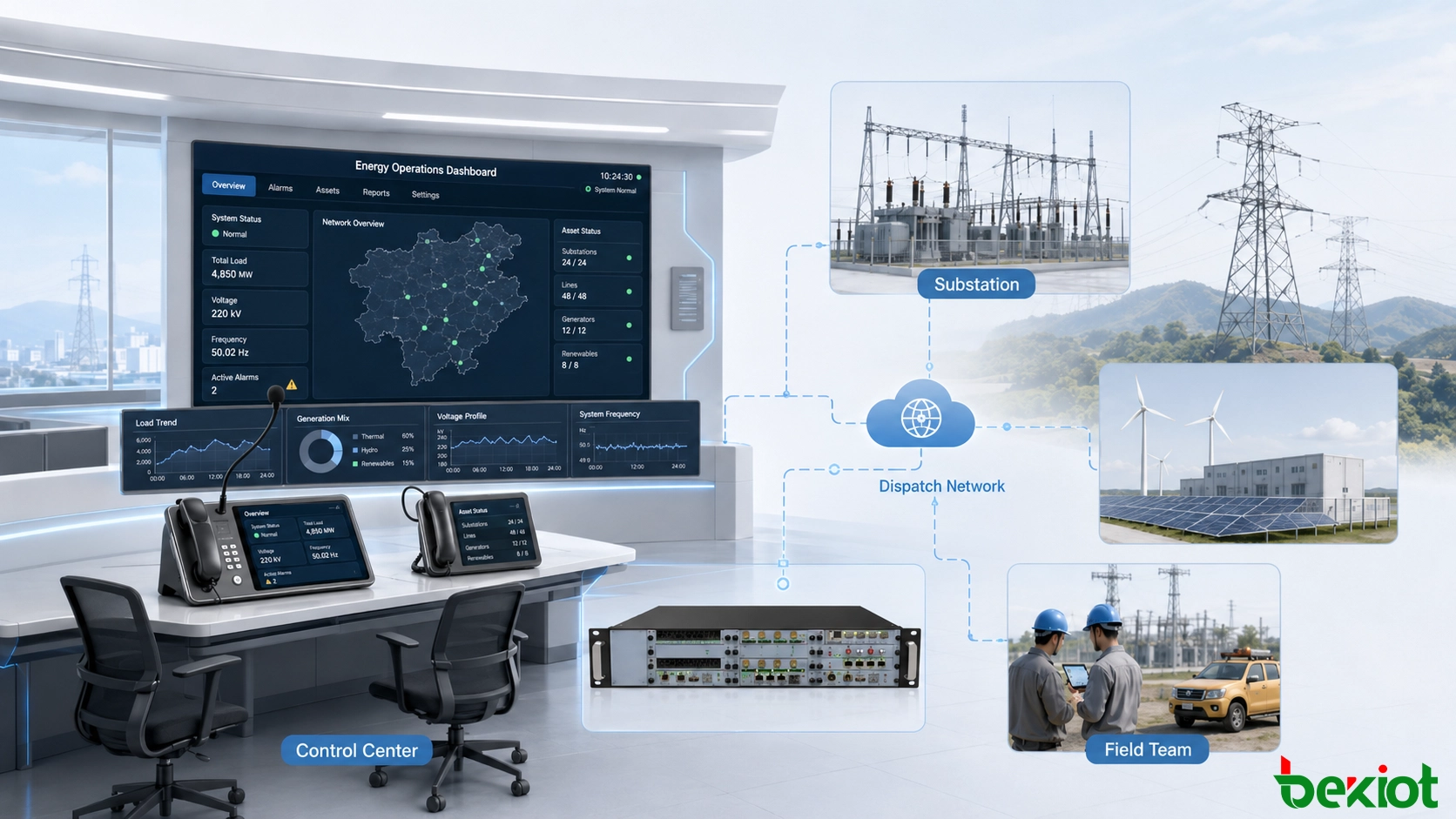

Типичное решение для диспетчеризации энергосистемы можно разделить на три тесно связанные уровня: рабочую среду оператора, программную платформу диспетчеризации и коммуникационную сеть. Каждый уровень выполняет собственную функцию, однако общая эффективность системы зависит от того, насколько хорошо они взаимодействуют между собой.

Оборудование оператора и диспетчерского центра

Рабочее место оператора предоставляет диспетчеру интерфейс для контроля информации и выполнения задач связи. В зависимости от конфигурации диспетчерского центра операторы могут использовать один или несколько дисплеев, специализированные коммуникационные терминалы, интерфейсы управления, клавиатуры, сенсорные панели, экраны мониторинга и вспомогательные серверные ресурсы.

Назначение этих устройств заключается не просто в отображении большего объема информации. Их ценность состоит в представлении эксплуатационных данных таким образом, чтобы диспетчер мог быстро выявлять важные изменения и поддерживать связь, не прерывая рабочий процесс.

Коммуникационное оборудование соединяет диспетчерский центр с подстанциями, ремонтным персоналом, инспекционными бригадами, производственными подразделениями и удаленными объектами. Поэтому стационарные телефоны, диспетчерские терминалы, радиостанции, переговорные устройства и другие средства связи могут входить в единую операционную среду.

Программная платформа диспетчеризации

Программный уровень обеспечивает функции связи и управления, используемые как в повседневной эксплуатации, так и при аварийном реагировании. В зависимости от требований системы он может организовывать пользователей и группы связи, отображать состояние терминалов, инициировать вызовы, управлять конференциями, передавать распоряжения, сохранять эксплуатационные записи и предоставлять доступ к соответствующей информации о местоположении или мониторинге.

Единый интерфейс особенно полезен, когда диспетчерский центр управляет большим количеством пользователей. Вместо запоминания отдельных номеров или постоянного переключения между независимыми средствами связи диспетчеры могут группировать контакты по подразделениям, подстанциям, ремонтным группам, дежурным сменам или географическим зонам.

Коммуникационная сеть

Сеть обеспечивает соединение между диспетчерским центром и распределенными коммуникационными терминалами. Проводная связь обычно обеспечивает стабильное подключение для стационарных диспетчерских и постоянных объектов, тогда как беспроводная связь позволяет подключать мобильный персонал и охватывать места, где прокладка фиксированных линий нецелесообразна.

В энергетике эти два подхода часто дополняют друг друга. Стационарная инфраструктура может обеспечивать непрерывную связь между ключевыми эксплуатационными объектами, а беспроводной доступ предоставляет инспекционному и ремонтному персоналу большую мобильность.

Связанный продукт: Becke Dispatch Console

Возможности связи и управления

Связь остается одной из важнейших функций диспетчерского пульта. В штатном режиме система помогает операторам связываться с подстанциями, ремонтными подразделениями, дежурным персоналом и другими эксплуатационными службами. При возникновении нештатных ситуаций эта же коммуникационная среда становится частью процесса реагирования на инцидент.

Типовые функции голосовой диспетчеризации могут включать прямые вызовы, перевод вызова, удержание, приоритетное вмешательство, мониторинг разговоров, перехват вызова, групповую связь, конференц-связь и широковещательные оповещения. Эти возможности позволяют оператору выбирать подходящий способ связи в зависимости от срочности ситуации и количества участников.

Например, при плановой проверке оборудования может быть достаточно прямого разговора между диспетчером и выездным специалистом. При более серьезном инциденте может потребоваться одновременная связь с несколькими подстанциями, ремонтными бригадами и руководителями. Групповые вызовы и конференц-связь уменьшают необходимость многократно передавать одни и те же указания по отдельным каналам.

Видеосвязь может предоставить дополнительную информацию в ситуациях, где важно визуальное подтверждение. Если видеоресурсы интегрированы в диспетчерскую среду, операторы могут сочетать голосовую связь с изображениями с подстанций, технологических зон или от выездного персонала. Это помогает диспетчерскому центру лучше оценивать условия, которые трудно описать только словами.

Информация о местоположении также может поддерживать диспетчерские решения. Если позиции терминалов или сотрудников доступны через GIS, диспетчеры могут определить ресурсы, находящиеся рядом с затронутым объектом, и связаться с наиболее подходящей группой реагирования. Текстовые инструкции и заранее подготовленные сообщения обеспечивают дополнительный канал для информации, которую необходимо сохранить на экране или передать в унифицированном виде.

От мониторинга сети до выездного реагирования

Значение диспетчерского пульта становится особенно очевидным, если рассматривать его как часть общего операционного процесса, а не как отдельное средство связи. В диспетчерском центре энергосистемы коммуникация обычно развивается вместе с ходом события.

Процесс начинается с формирования ситуационной осведомленности. Операционные системы, датчики, оборудование мониторинга, камеры и сообщения с объектов предоставляют информацию о состоянии подстанций, линий электропередачи, энергетического оборудования и других критически важных активов. К важным электрическим параметрам могут относиться напряжение, ток, частота, уровень нагрузки и рабочее состояние оборудования.

При обнаружении нештатного состояния диспетчер оценивает его серьезность и возможные последствия. Затем определяется, какой персонал, подразделения или объекты должны отреагировать. После этого средства связи используются для передачи распоряжений и координации необходимых ресурсов.

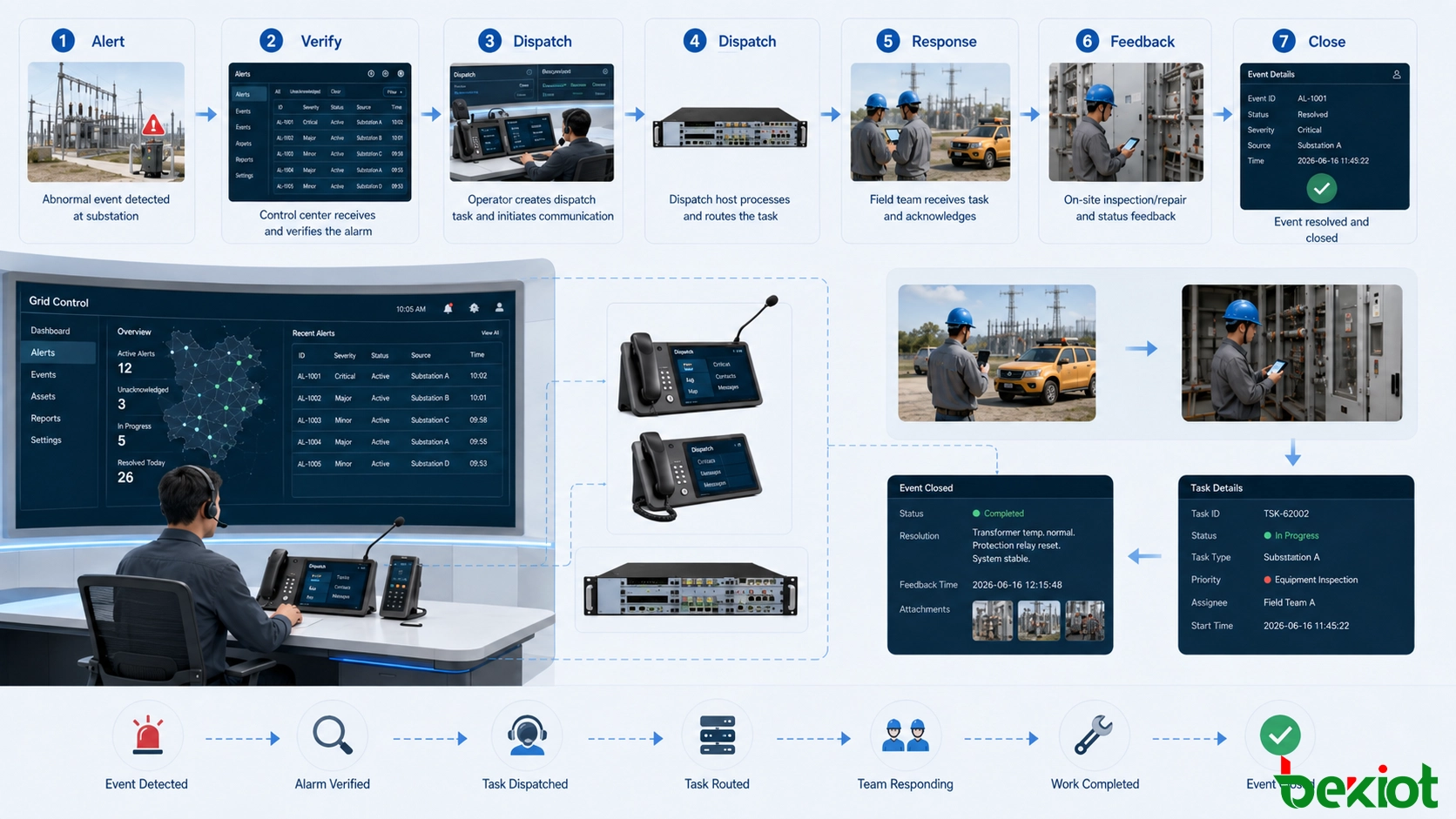

Типичная последовательность действий может включать:

1. Обнаружить нештатный режим работы или получить сообщение с объекта.
2. Подтвердить затронутое оборудование, местоположение и масштаб воздействия.
3. Проанализировать доступные данные мониторинга и эксплуатации.
4. Определить соответствующий дежурный, ремонтный или аварийный персонал.
5. Передать коммуникационные и оперативные распоряжения.
6. Получать информацию о ходе работ с объекта.
7. Корректировать действия с учетом изменения ситуации.
8. Закрыть событие и сохранить соответствующие записи.

Этот процесс показывает, почему диспетчерская связь в энергетике не может ограничиваться обычными точечными вызовами. Операторам необходимо постоянно переходить между оценкой информации, коммуникацией, координацией ресурсов и отслеживанием хода работ.

Более эффективное использование эксплуатационных данных

Современная эксплуатация электросетей формирует большие объемы информации. Диспетчерская среда помогает превращать эти данные в практический инструмент для планирования и принятия решений.

Полезные данные могут поступать от датчиков оборудования, из исторических эксплуатационных записей, метеорологических источников, систем мониторинга и более широких массивов данных о потреблении. Прежде чем использовать такие данные для принятия решений, может потребоваться выявить и обработать ошибочные записи, пропущенные значения и дублирующуюся информацию.

После упорядочивания данные могут использоваться для статистического анализа, распознавания закономерностей, сравнения режимов эксплуатации и прогнозного моделирования. Это позволяет диспетчерскому центру перейти от простого реагирования на события к выявлению условий, которые могут потребовать внимания еще до того, как они перерастут в более серьезные проблемы.

Прогнозирование нагрузки

Историческое энергопотребление, погодные условия, праздничные дни, сезонные изменения и экономическая активность могут влиять на спрос на электроэнергию. Инструменты прогнозирования могут объединять эти факторы для оценки краткосрочной и среднесрочной нагрузки. Диспетчеры и системные операторы могут использовать результаты для поддержки планирования генерации и оперативного графика.

Оценка рисков оборудования

Исторические эксплуатационные записи и данные о состоянии оборудования также помогают выявлять аномальное поведение. Раннее обнаружение развивающихся проблем дает ремонтным бригадам больше времени на обследование оборудования и организацию профилактических работ вместо реагирования только после возникновения отказа.

Прогнозирование выработки возобновляемой энергии

По мере роста доли возобновляемой энергетики диспетчерским центрам приходится управлять более изменчивыми источниками генерации. Прогнозирование выработки ветровых, солнечных и других возобновляемых источников помогает операторам заранее учитывать изменения предложения и улучшать баланс между генерацией и потреблением.

Искусственный интеллект и машинное обучение могут дополнительно поддерживать этот процесс, выявляя повторяющиеся эксплуатационные закономерности в больших массивах данных. Их задача состоит не в исключении диспетчера из процесса принятия решений, а в предоставлении дополнительной информации для более быстрого и последовательного анализа.

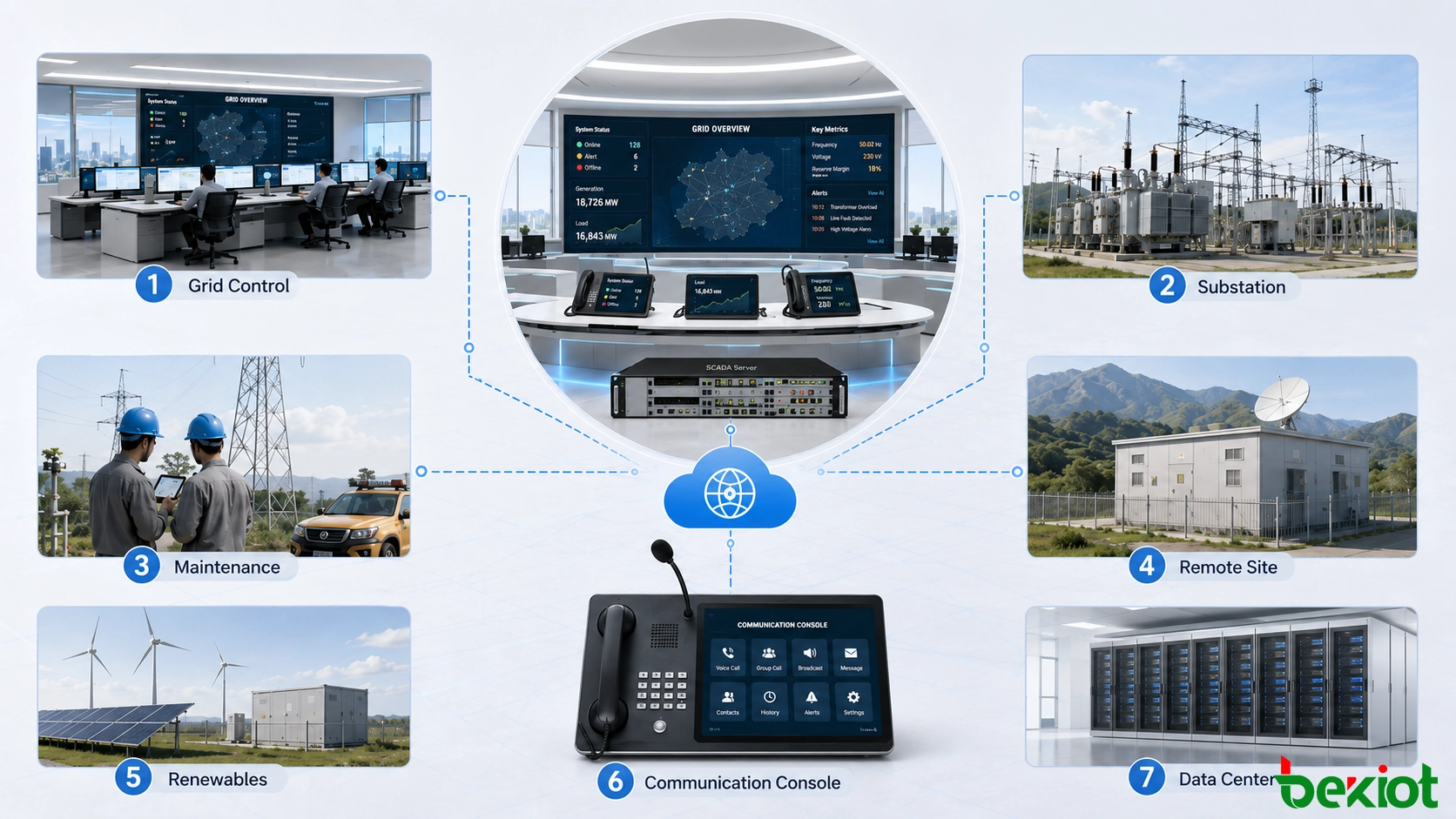

Применение в различных областях энергетики

Одна и та же диспетчерская архитектура может поддерживать несколько различных направлений работы энергетической организации. Конкретная конфигурация зависит от масштаба сети, эксплуатационных обязанностей, географического охвата и существующей коммуникационной инфраструктуры.

Таким образом, диспетчерский центр может использовать единую коммуникационную инфраструктуру при повседневном планировании, плановом обслуживании, отказах оборудования, нарушениях в работе сети, аварийном восстановлении и координации удаленных объектов.

Это становится все более важным по мере того, как энергосистемы приобретают более распределенную структуру. Объекты возобновляемой энергетики, удаленные подстанции, мобильные ремонтные бригады и региональные диспетчерские центры должны иметь возможность быстро обмениваться информацией. Централизованная диспетчерская среда предоставляет единый коммуникационный центр без необходимости организовывать отдельные процессы связи для каждого подразделения.

Планирование надежного развертывания

Успешное решение для диспетчеризации энергосистемы должно проектироваться вокруг эксплуатационных процессов, а не отдельных устройств. Простое увеличение количества экранов, терминалов или каналов связи не приводит автоматически к повышению эффективности диспетчеризации. Система должна помогать операторам быстро находить нужных специалистов, понимать текущую ситуацию, передавать указания и отслеживать развитие события.

Первым важным аспектом проектирования является структура связи. Организация должна определить диспетчерские центры, подстанции, дежурные помещения, ремонтные подразделения, удаленные объекты и мобильные группы, которым необходимо взаимодействовать друг с другом. Затем пользователей можно организовать по эксплуатационным обязанностям, а не только по внутренним номерам.

Не менее важным является проектирование сети. Стационарным объектам обычно требуется надежное проводное подключение, тогда как мобильному персоналу может понадобиться беспроводной доступ. При использовании различных способов связи основной целью должна оставаться единая оперативная коммуникация, а не создание набора изолированных сетей.

Еще одним важным аспектом является представление информации. Диспетчеры должны четко отличать обычную эксплуатационную информацию от аварийных сигналов и событий высокого приоритета. Часто используемые контакты и критически важные объекты должны быть доступнее редко используемых ресурсов. Во время аварийной ситуации лишняя навигация по меню может замедлить коммуникацию.

При развертывании также необходимо учитывать дальнейшее расширение. Энергетические организации могут со временем добавлять подстанции, объекты возобновляемой энергетики, региональные подразделения, системы мониторинга или дополнительные эксплуатационные группы. Масштабируемая системная архитектура позволяет расширять коммуникационные возможности без полного перепроектирования диспетчерского процесса.

Ранее отраслевые прогнозы предполагали, что объем китайского рынка систем диспетчерского управления электроэнергетикой к 2025 году может достигнуть примерно 20 млрд юаней при среднегодовом темпе роста около 8 %. Хотя эта цифра являлась прогнозной оценкой рынка, а не подтвержденным текущим показателем, она отражала общий отраслевой тренд к цифровизации и повышению интеллектуального уровня систем управления электросетями.

Почему интегрированная диспетчеризация имеет значение

Основная задача решения с диспетчерским пультом для энергосистемы состоит не просто в том, чтобы предоставить оператору больше средств связи. Его ценность заключается в объединении эксплуатационной информации, коммуникационных ресурсов, персонала и процессов реагирования в единой диспетчерской среде.

При повседневной эксплуатации электросети такой подход улучшает связь между диспетчерскими центрами и выездным персоналом. При отказах оборудования или аварийных ситуациях он обеспечивает более четкую последовательность от выявления проблемы до передачи распоряжений и контроля исполнения. В сочетании с анализом эксплуатационных данных и прогнозированием диспетчерский центр также может перейти от реактивной коммуникации к более проактивному управлению эксплуатацией.

По мере того как электрические сети становятся более распределенными и насыщенными данными, диспетчерские среды, вероятно, будут уделять больше внимания интеллектуальному анализу, координации ресурсов, взаимодействию между подразделениями и централизованному доступу к информации. Поэтому наиболее эффективным будет решение, поддерживающее полный рабочий процесс оператора и одновременно сохраняющее достаточную гибкость для развития вместе с энергосистемой.

FAQ

Нужны ли диспетчерскому центру одновременно проводные и беспроводные средства связи?

Они решают разные эксплуатационные задачи. Проводные подключения хорошо подходят для стационарных диспетчерских и постоянных объектов, тогда как беспроводная связь обеспечивает большую мобильность инспекционному и ремонтному персоналу. Совместное использование обоих типов связи позволяет охватить как стационарные, так и мобильные условия эксплуатации.

Почему проектирование рабочего места важно для круглосуточного диспетчерского центра?

Диспетчерский персонал может длительное время работать на одном и том же месте. Поэтому расположение экранов, рабочая дистанция, компоновка консоли, кресло и доступ к часто используемым элементам управления могут влиять как на утомляемость операторов, так и на скорость выполнения повседневных операций.

Какая информация полезна при разборе инцидента после его завершения?

Записи переговоров, временная шкала событий, диспетчерские распоряжения, эксплуатационные журналы, информация о местоположении и обратная связь с объекта помогают восстановить ход инцидента и понять, как выполнялись мероприятия по реагированию. Эти данные можно использовать для обучения и дальнейшего совершенствования рабочих процессов.

Можно ли использовать такую диспетчерскую архитектуру за пределами электроэнергетики?

Да. Аналогичная концепция централизованной координации может применяться в транспортной отрасли, системах аварийного управления, промышленности и других сферах, где операторам необходимо одновременно поддерживать связь с несколькими группами и контролировать изменяющуюся оперативную обстановку.
