В современных проектах системной интеграции надежная межсетевая связь является краеугольным камнем бесперебойной работы различных сервисов: от веб-хостинга и видеонаблюдения до видеоконференцсвязи и подключения шлюзов ROIP. Однако часто возникает проблема, когда внутренние устройства, имеющие частные IP-адреса, должны взаимодействовать с внешними сетями. Частные IP-адреса не маршрутизируются в общедоступном интернете, что создает барьер, препятствующий легитимному внешнему доступу к внутренним ресурсам. Здесь на помощь приходит преобразование портов IP-адресов (также известное как проброс портов), которое служит критически важной сетевой технологией, соединяющей общедоступные и частные сети.
Будучи надежным решением в промышленных, коммерческих и корпоративных средах, преобразование портов IP-адресов необходимо для развертывания таких сервисов, как веб-серверы, системы управления видеонаблюдением и шлюзы ROIP, которые являются основой комплексных сетевых предложений Becke Telcom. Эта статья углубляется в основные концепции, принципы работы, практические примеры использования и ключевые преимущества преобразования портов IP-адресов, подчеркивая его роль в оптимизации сетевых ресурсов и обеспечении гибкой, безопасной межсетевой связи.
Что такое преобразование портов IP-адресов?
Преобразование портов IP-адресов — это метод настройки сети, который перенаправляет пакеты данных с определенного порта общедоступного IP-адреса на назначенный частный IP-адрес и порт в локальной сети (LAN). Он работает через сетевые устройства, такие как маршрутизаторы или межсетевые экраны, которые действуют как посредники, направляя внешние запросы доступа к правильным внутренним ресурсам.
Чтобы упростить концепцию: общедоступный IP-адрес функционирует как «общедоступный вход» в сеть, а порты — это «назначенные комнаты» внутри этого входа. Без преобразования портов внешние устройства могут достичь маршрутизатора или межсетевого экрана, но не могут определить, какой внутренний сервер или устройство должно обрабатывать их запрос. Настраивая правила преобразования портов, сетевые администраторы явно определяют, какое внутреннее устройство и порт должны получать данные, отправленные на определенную комбинацию общедоступного IP-адреса и порта.
Эта технология незаменима в трех ключевых сценариях:
-
Внутренним устройствам (например, серверам, камерам видеонаблюдения, шлюзам ROIP) необходимо предоставлять услуги внешним пользователям или системам.
-
Нескольким внутренним серверам требуется внешний доступ, но от интернет-провайдера (ISP) доступен только один общедоступный IP-адрес.
-
Межсетевая передача данных необходима для таких приложений, как удаленный мониторинг, веб-хостинг или связь между офисами.
Как работает преобразование портов IP-адресов?
Чтобы полностью понять преобразование портов IP-адресов, необходимо разобрать его основные компоненты и пошаговый поток данных. Технология опирается на четыре ключевых элемента и прозрачный процесс перенаправления, который обеспечивает бесперебойную связь между внешними клиентами и внутренними устройствами.
Основные компоненты преобразования портов IP-адресов
-
Общедоступный IP-адрес: Уникальный идентификатор, назначенный интернет-провайдером, который представляет сеть в общедоступном интернете. Внешние устройства используют этот адрес для инициации связи с внутренней сетью. Например, типичный общедоступный IP может быть 120.73.90.21.
-
Частный IP-адрес: Зарезервированные адреса, используемые исключительно для устройств в локальной сети (например, 192.168.2.101, 192.168.2.102). Эти адреса не видны и не маршрутизируются в общедоступном интернете и доступны только внутри внутренней сети.
-
Порты: Числовые идентификаторы (от 0 до 65535), которые различают разные службы или приложения на одном устройстве. Стандартные порты включают 80 для HTTP (веб-сервисы) и 443 для HTTPS, в то время как пользовательские приложения часто используют нестандартные порты, такие как 8080, 8090 или 8091.
-
Маршрутизатор/Межсетевой экран: Сетевое устройство, которое хранит правила преобразования портов. Оно перехватывает входящие пакеты данных из общедоступного интернета, проверяет их порт назначения и пересылает их соответствующему внутреннему устройству и порту на основе предварительно настроенных правил.

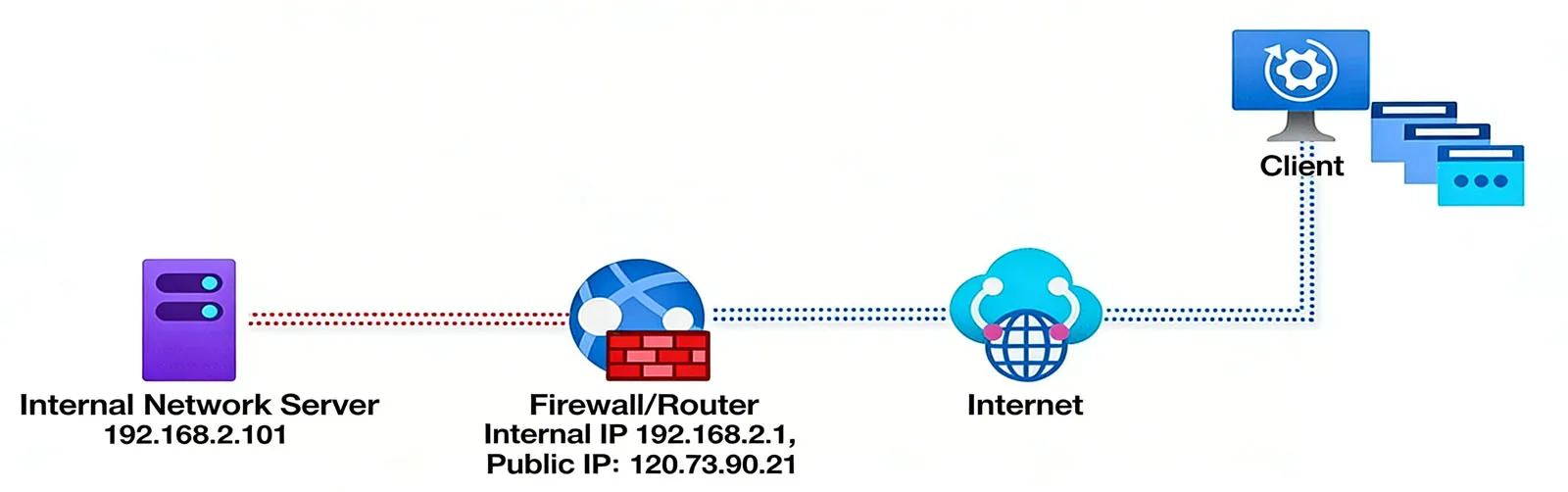

Пошаговый поток данных
-
Внешний клиент (например, удаленный пользователь, другой сервер или шлюз ROIP) отправляет запрос на общедоступный IP-адрес целевой сети, указывая конкретный порт (например, 120.73.90.21:8080).
-
Маршрутизатор или межсетевой экран получает запрос и ищет в своем внутреннем наборе правил преобразования портов совпадение для порта назначения (в данном примере 8080).
-
На основе соответствующего правила маршрутизатор/межсетевой экран переписывает адрес назначения пакета на соответствующий частный IP-адрес и порт (например, 192.168.2.101:8080).
-
Пакет пересылается на внутреннее устройство (например, веб-сервер или шлюз ROIP) по частному IP-адресу.
-
Внутреннее устройство обрабатывает запрос и отправляет ответ обратно на маршрутизатор/межсетевой экран.
-
Маршрутизатор/межсетевой экран переписывает адрес источника в пакете ответа с частного IP на общедоступный, а затем пересылает его обратно внешнему клиенту.
Весь этот процесс прозрачен как для внешнего клиента, так и для внутреннего устройства, создавая иллюзию, что внутреннее устройство напрямую подключено к общедоступному интернету.
Почему необходимо преобразование портов IP-адресов?
Преобразование портов IP-адресов решает две критически важные проблемы сетевого взаимодействия: обеспечение внешнего доступа к внутренним ресурсам и максимизацию ценности ограниченных общедоступных IP-адресов. Ниже приведены ключевые причины, по которым это является основным элементом современных проектов системной интеграции.
Обеспечение межсетевого доступа к внутренним устройствам
Большинство устройств в корпоративных, промышленных или жилых сетях используют частные IP-адреса — мера безопасности, предназначенная для защиты внутренних сетей от несанкционированного доступа. Однако эта функция безопасности также блокирует легитимную внешнюю связь с внутренними ресурсами, которые должны предоставлять услуги общественности или удаленным пользователям.
Например, предположим, что шлюз ROIP Becke Telcom развернут в корпоративной локальной сети с частным IP-адресом 192.168.2.101. Удаленной команде необходимо подключиться к этому шлюзу для установления связи через интерком, но они не могут напрямую получить доступ к частному IP-адресу из общедоступного интернета. Настроив преобразование портов на маршрутизаторе — сопоставив общедоступный IP 120.73.90.21:8080 с частным IP 192.168.2.101:8080 — удаленная команда может отправлять запросы на общедоступный IP и порт, и маршрутизатор будет пересылать данные на внутренний шлюз ROIP. Это обеспечивает бесшовную межсетевую связь, позволяя удаленным пользователям получать доступ к сервисам шлюза так, как если бы они находились во внутренней сети.
Этот вариант использования распространяется на широкий круг сценариев, включая:
-
Удаленный доступ к камерам видеонаблюдения в розничных магазинах, промышленных объектах или жилых комплексах.
-
Доступ внешних пользователей к веб-серверам, FTP-серверам или серверам приложений, размещенным во внутренней сети.
-
Межсетевое подключение для шлюзов ROIP, обеспечивающее связь через интерком между географически распределенными командами.
Поддержка нескольких внутренних серверов с одним общедоступным IP
Во многих проектах у организаций может быть несколько внутренних серверов, которым необходимо предоставлять внешние услуги, но у них есть только один общедоступный IP-адрес, назначенный их интернет-провайдером. Приобретение дополнительных общедоступных IP-адресов может быть дорогостоящим и ненужным, что делает преобразование портов экономически эффективным решением. Используя разные порты для различения внутренних серверов, один общедоступный IP может поддерживать несколько сервисов одновременно.

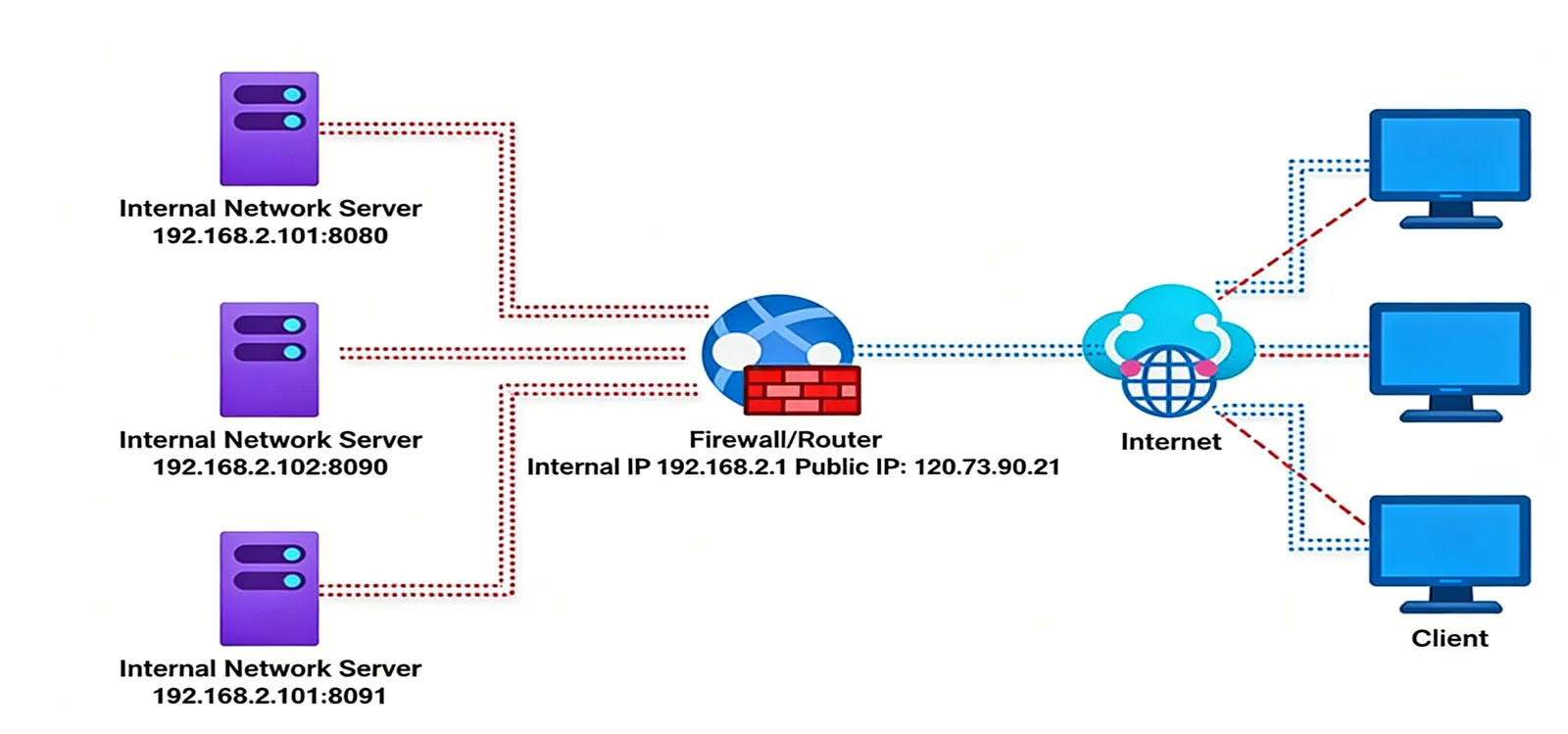

Рассмотрим компанию с тремя внутренними веб-серверами, которые должны быть доступны из общедоступного интернета:
-
Сервер 1: 192.168.2.101 (порт 8080)
-
Сервер 2: 192.168.2.102 (порт 8090)
-
Сервер 3: 192.168.2.103 (порт 8091)
Настроив правила преобразования портов на маршрутизаторе, компания может сопоставить каждый внутренний сервер с уникальным портом на общедоступном IP 120.73.90.21:
-
Общедоступный порт 8080 → Внутренний 192.168.2.101:8080
-
Общедоступный порт 8090 → Внутренний 192.168.2.102:8090
-
Общедоступный порт 8091 → Внутренний 192.168.2.103:8091
Внешние клиенты могут затем получить доступ к каждому серверу, указав соответствующий общедоступный порт:
-
Сервер 1: 120.73.90.21:8080
-
Сервер 2: 120.73.90.21:8090
-
Сервер 3: 120.73.90.21:8091
Эта конфигурация максимизирует полезность одного общедоступного IP-адреса, снижает затраты, связанные с дополнительными IP-адресами, и упрощает управление сетью за счет централизации доступа через один общедоступный адрес.
Практическое применение преобразования портов IP-адресов
Преобразование портов IP-адресов — это универсальная технология, применяемая в различных отраслях и сценариях использования. Ниже приведены некоторые из наиболее распространенных сценариев, где она играет решающую роль в системной интеграции и эксплуатации сети.
Размещение веб-серверов
Многие малые и средние предприятия (МСП) и крупные организации размещают свои собственные веб-серверы, платформы электронной коммерции или внутренние порталы во внутренних сетях для сохранения контроля над данными и снижения затрат на облачный хостинг. Преобразование портов позволяет внешним пользователям получать доступ к этим веб-сервисам без необходимости выделенного общедоступного IP для каждого сервера.
Например:
-
Компания размещает клиентский портал на веб-сервере с частным IP 192.168.2.102 и портом 8090.
-
Сетевой администратор настраивает преобразование портов на маршрутизаторе, сопоставляя общедоступный порт 8090 с 192.168.2.102:8090.
-
Клиенты получают доступ к порталу, вводя общедоступный IP и порт (например, 120.73.90.21:8090) в своих веб-браузерах.
-
Маршрутизатор пересылает HTTP/HTTPS запросы на внутренний веб-сервер, который возвращает содержимое портала клиентам.
Это применение масштабируемо и экономически эффективно, позволяя организациям добавлять больше веб-серверов и настраивать дополнительные правила преобразования портов по мере роста их потребностей.
Видеонаблюдение и удаленный мониторинг
Системы видеонаблюдения являются краеугольным камнем безопасности в коммерческих зданиях, промышленных объектах, розничных магазинах и жилых комплексах. Эти системы обычно состоят из IP-камер, подключенных к сетевому видеорегистратору (NVR) или серверу управления видео, который часто находится во внутренней сети для безопасности.
Преобразование портов обеспечивает удаленный мониторинг видеопотоков из любой точки с подключением к интернету:
-
NVR или серверу управления видео назначается частный IP-адрес (например, 192.168.2.103) и порт (например, 8091) для удаленного доступа.
-
Настраивается преобразование портов для сопоставления общедоступного IP и порта с частным IP и портом сервера.
-
Авторизованные пользователи получают доступ к видеопотокам через мобильное приложение или веб-браузер, вводя общедоступный IP и порт.
-
Маршрутизатор пересылает запрос доступа на внутренний сервер, который транслирует видеопотоки на устройство пользователя.
Это позволяет сотрудникам службы безопасности, владельцам бизнеса или домовладельцам контролировать свои объекты в реальном времени, просматривать записанные кадры и получать оповещения удаленно, повышая общую безопасность и удобство.
Подключение шлюзов ROIP
Шлюзы ROIP (Radio over IP) критически важны для интеграции традиционных двусторонних радиостанций с IP-сетями, обеспечивая связь через интерком на больших территориях или между удаленными командами. Шлюзы ROIP Becke Telcom часто развертываются во внутренних сетях для обеспечения стабильности и безопасности сети, но им требуется внешний доступ для подключения удаленных команд.
Преобразование портов облегчает подключение шлюзов ROIP:
-
Шлюзу ROIP Becke Telcom назначается частный IP-адрес (например, 192.168.2.101) и выделенный порт (например, 8080) в локальной сети.
-
Сетевой администратор настраивает преобразование портов на маршрутизаторе, сопоставляя общедоступный IP (например, 120.73.90.21) и порт 8080 с частным IP и портом шлюза.
-
Удаленные команды настраивают свои устройства для подключения к общедоступному IP и порту (120.73.90.21:8080).
-
Маршрутизатор пересылает запрос на подключение внутреннему шлюзу ROIP, обеспечивая бесшовную связь через интерком между удаленными и местными командами.
Эта настройка обеспечивает надежную связь с низкой задержкой для таких отраслей, как строительство, общественная безопасность и логистика, где критически важна координация в реальном времени.
Системы видеоконференцсвязи
Платформы видеоконференцсвязи (например, пользовательские корпоративные решения или сторонние инструменты) требуют межсетевого взаимодействия между внутренними пользователями и внешними участниками. Преобразование портов гарантирует, что сервер видеоконференцсвязи, размещенный во внутренней сети, может получать и передавать данные на внешние устройства.
В этом сценарии:
-
Сервер видеоконференцсвязи развертывается во внутренней сети с частным IP-адресом и выделенными портами для передачи аудио, видео и данных.
-
Правила преобразования портов настраиваются для сопоставления необходимых общедоступных портов с частным IP и портами сервера.
-
Внешние участники подключаются к конференции, подключаясь к общедоступному IP и порту, которые маршрутизатор пересылает на внутренний сервер.
-
Сервер обрабатывает потоковое аудио/видео, демонстрацию экрана и обмен данными между всеми участниками, обеспечивая плавное сотрудничество.
Это применение особенно ценно для предприятий, которые размещают собственную инфраструктуру видеоконференцсвязи для поддержания стандартов безопасности, соответствия требованиям или производительности.
Лучшие практики реализации преобразования портов IP-адресов
Чтобы обеспечить безопасность, надежность и эффективность конфигураций преобразования портов IP-адресов, следуйте этим лучшим практикам, адаптированным для проектов системной интеграции:
Используйте нестандартные порты для повышения безопасности
Стандартные порты (например, 80 для HTTP, 443 для HTTPS, 21 для FTP) являются основными целями для хакеров и вредоносных ботов. Чтобы снизить риск несанкционированного доступа, используйте нестандартные порты (например, 8080, 8090, 8443) для преобразования портов. Это добавляет дополнительный уровень безопасности, затрудняя злоумышленникам угадывание правильного порта для доступа к внутренним устройствам.
Ограничьте доступ с помощью правил межсетевого экрана
Преобразование портов всегда должно сочетаться с правилами межсетевого экрана, чтобы ограничить доступ доверенными IP-адресами или диапазонами. Например, если правило преобразования портов настроено для шлюза ROIP Becke Telcom, межсетевой экран можно настроить на разрешение входящего трафика только с IP-адресов удаленных команд или авторизованных устройств. Это предотвращает попытки неавторизованных внешних сторон получить доступ к внутреннему шлюзу.
Документируйте правила преобразования портов
Ведите четкий и актуальный документ всех правил преобразования портов, включая общедоступный порт, частный IP-адрес, частный порт и связанный сервис/приложение. Эта документация критически важна для сетевых администраторов при устранении неполадок, обновлении конфигураций и обеспечении соответствия политикам организации.
Тщательно тестируйте конфигурации
После настройки правил преобразования портов проверьте связь как из внешних, так и из внутренних сетей, чтобы убедиться, что пакеты данных пересылаются правильно. Используйте такие инструменты, как ping, tracert или онлайн-проверщики портов, чтобы подтвердить, что общедоступный порт открыт и что внутреннее устройство получает и отвечает на запросы. Это помогает выявить и устранить такие проблемы, как неправильное преобразование портов, блокировки межсетевым экраном или проблемы с сетевым подключением.
Регулярно обновляйте прошивку маршрутизатора/межсетевого экрана
Обновления прошивки маршрутизатора и межсетевого экрана часто включают исправления безопасности, улучшения производительности и новые функции, повышающие надежность преобразования портов. Регулярное обновление прошивки гарантирует, что сетевое устройство защищено от известных уязвимостей и работает с максимальной эффективностью.
Заключение
Преобразование портов IP-адресов — это фундаментальная технология для обеспечения безопасной, гибкой межсетевой связи в современных проектах системной интеграции. Соединяя общедоступные и частные сети, она решает критически важную проблему доступа к внутренним ресурсам из общедоступного интернета, одновременно оптимизируя использование ограниченных общедоступных IP-адресов.
Будь то развертывание веб-серверов, систем видеонаблюдения, шлюзов ROIP или платформ видеоконференцсвязи, преобразование портов обеспечивает экономически эффективное, масштабируемое решение для бесперебойного подключения. Его прозрачный принцип работы, основанный на перенаправлении пакетов данных маршрутизаторами или межсетевыми экранами, гарантирует, что внешние клиенты и внутренние устройства взаимодействуют так, как если бы они находились в одной сети, поддерживая широкий спектр промышленных, коммерческих и корпоративных приложений.
Следуя лучшим практикам, таким как использование нестандартных портов, ограничение доступа с помощью правил межсетевого экрана, документирование конфигураций и тщательное тестирование, организации могут максимизировать преимущества преобразования портов IP-адресов, минимизируя при этом риски безопасности. По мере развития сетевых технологий преобразование портов остается ключевым компонентом надежной, эффективной межсетевой связи, позволяя предприятиям внедрять инновационные решения и адаптироваться к меняющимся потребностям в подключении. Для клиентов Becke Telcom эта технология является ключевым фактором интегрированных сетевых решений, гарантируя, что их внутренние ресурсы доступны, безопасны и оптимизированы для производительности.
